Как отключить защиту от перегрузок в инверторе на микросхеме BIT3193.
Микросхема должна обеспечить работу TFT ламп в "типовом" включении, игнорируя информацию от токовых датчиков.
Изменения нужно произвести в пределах обвязки (монтажа) самой микросхемы.
Возможно подобную проблему кто то уже решил?

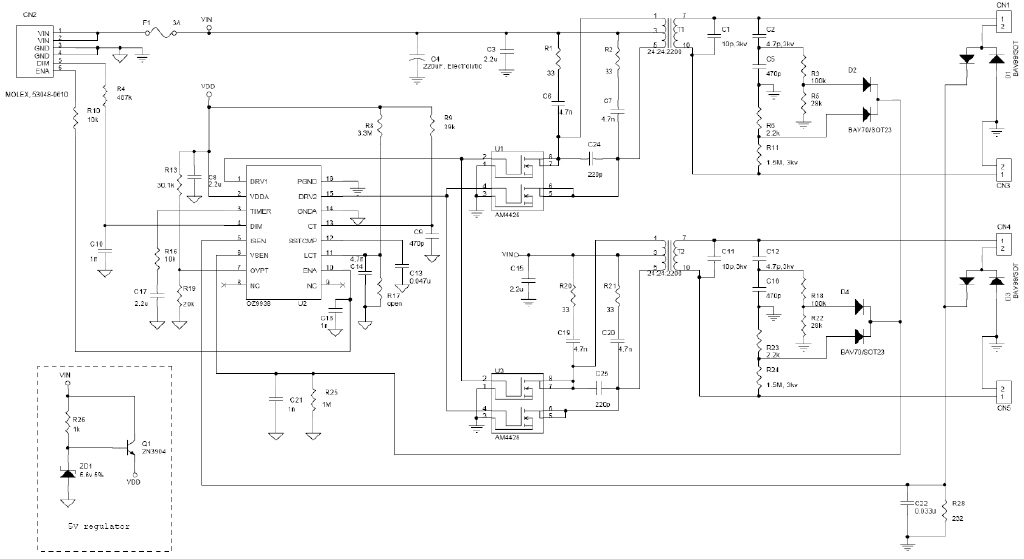

Примерная схема включения.

Не знаю зачем это.
Но, похоже вот так:

Спасибо, но тут не проходят такие способы, подобная задача не решается априори.
По обратной связи поступает информация о работе нагрузок (ламп) которая обрабатывается компараторами микросхемы, при ее отсутствии срабатывает защита которую и нужно отключить.
Меня интересует не "размышления по поводу", а реально проверенная информация.

klamper
К сожалению, на схеме номиналов не видно, а дата-шит приличный я не нашел.

Меня интересует не "размышления по поводу", а реально проверенная информация.
Реально блокировать защиту комуто понадобилось?
Если это надо - лучше всего это делать с имеющейся для экспериментов платой - РАЗ.
И имеющимися на то потребностями (по отключению защиты) - ДВА.

Возможно, может так случится, что кроме вас в такой уникальной ситуации никто из здешних не находился.
Поэтому всем остальным придется ставить "мысленный эксперимент".

klamper
ее отсутствии срабатывает защита которую и нужно отключить.
А потом появится пост: "Отключил защиту, пробило ...."?
Это не серьезно.

spliner
Возможно, может так случится
Даже скорее всего.

Меня интересует только способ отключения защиты, это актуально для реализации моего проекта и ремонта подобной схемотехники.
Давайте не будем отвлекаться на обсуждение технических и юридических последствий по результатам отключения защиты.
Я глубоко осознаю свою ответственность за все последствия.
Более того я не только жду "милости от природы" но и немного продвинулся в правильном направлении.
Возможно все же будут предложены иные "радикальные" способы или решения...

Схема действительно паршивая, если найду другую то непременно размещу.

надо перемкнуть ближайший кондерчик слева от крестика

автор видимо ремонтирует ноутбук , и хочет заменить лампу подсветки на неродную , срабатывает защита

Добавление от 10.04.2009 19:37:

klamper
померяйте напряжение на крестике на рабочей плате и сделайте на подопытной такое же

К сожалению не получится решить задачу таким образом.
Обратите внимание на способ получения информации о режиме ламп.
Защита осуществляет независимый контроль режимов по току и напряжению по двум отдельным входам микросхемы.
Отключение или перегрузка любой лампы или выход за пределы режима перебрасывают триггер блокируя работу ШИМ.

В данном случае не "ремонт ноутбука", я могу удовлетворить любопытство но это мало чем поможет.
Задача сводится к независимому включению двух люминесцентных и двух УФ ламп так и по количеству так и по последовательности включения.

Прошу не судить строго, может, автору поможет.

Судя по даташиту, для выхода микросхемы на нормальный режим (старт -> нормальный режим), ISEN (15 нога) должен быть более 1.3V в момент времени когда напряжение на TIMER (5 нога) становится более 2.5V. Отсюда вывод: конденсатор слева от крестика - убрать, установить напряжение на ISEN более 1.3 вольт резисторами слева от крестика с учетом падения на диоде.
Далее...
Обратить внимание на CLAMP (14 нога). Микросхема вырубится если в момент времени когда напряжение на TIMER > 2.5V и на CLAMPe более 2 вольт. Вывод поработать резисторами "лежащими" в цепи CLAMP не допуская там 2 Вольт.

PS обратная связь по входу 1.

Надеюсь они не взрываются?
BR

По выводу 15 ничего не получится, пока не удастся заблокировать таймер выключающий триггер защиты.
Блокировка защиты сводится к удержанию на выводе 5 таймера напряжения 0, 4 - 2.4 V от внешнего источника.
При этом все входные сигналы по шинам защит ингорируются, а ШИМ продолжает работу в режиме прямого регулирования.
Таймер микросхемы имеет внутренний источник тока для зарядки емкостей задержки, поэтому можно использовать внешний стабилизатор.
В этом случае достаточно подключить на вывод 5 в прямом смещении три диода или один светодиод в режиме стабистора.
Поскольку источник тока микросхемы микротоковый применяемый светодиод не должен иметь явных утечек в обратном смещении его напряжение пробоя должно превышать 30 - 50V.

Для блокировки защиты микросхемы BIT3193 достаточно вывод 5 доработать по приведенной ниже схеме.




Это обеспечивает принудительный запуск микросхемы с любыми неисправностями нагрузкок, а так же при отсутствии одного из двух трансформаторов или любого количества ламп.

klamper
спасибо за светодиод ! Помогло починить nec 72vm. Микросхема похожая - OZT1060GN (pin1) , отключалась из-за севшей лампы .

Исправлено: Batmah, 05.05.2009 14:23

помогите пож.отключить защиту для шим OZ9910.
проблема- монитор acer .инвертор DAC-19M008BF.шим OZ9910.
при вкл. монитора изображение появлается на 1 сек. и пропадает.блокируется генерация по видимому из за ошибки ламп.все напряжения норме.замена инвертора ник чему не привела.

Batmah
Помогло починить nec 72vm. Микросхема похожая - OZT1060GN (pin1) , отключалась из-за севшей лампы
А что толку то? Неделя-две, лампа перегреется, лопнет, зажжется дуга на корпус осветителя, проплавит световод как минимум, убъет open cell, как правило, станет причиной пожара как максимум. Защита не для красоты сделана

я ту переделку со светодиодом делал много раз.жалоб пока небыло.у мена часто встречаются абсолютно новые мониторы с таким дефектом.на OZ9910 не получается.

JE
т.е., если у меня в 7" ЖК телевизоре сгорел предохранитель на преобразователь для питания ламп, то нужно менять лампы?
Я пробовал запустить штатный - не получилось. Из Москвы привез более мощный - с ним вроде работает (пробовал не долго). Устанавливать его на место старого - риск?

JEпричиной пожара
символично . Он на столе дежурного пожарной охраны. Зажали деньги новый купить.

Batmah
символично . Он на столе дежурного пожарной охраны. Зажали деньги новый купить.
В таком случае пожарная часть может выгореть дотла , ведь крик "пожаааар" из уст дежурного звучит как хохма.
Запоминающий осцыл решает все проблемы, на кройняк зоркий глаз+тёмная комната (длительное послесвечение. )

советуете выбросить---выброшу...просмо моник новый с 4-мя лампами...19"

klamper, благодарности Вам великие! Много лет искал как отключить эту защиту. когда трансы и лампы меняю в одном плече изза рассогласования уходит в защиту. а тут такое оригинальное решение.

Добавление от 31.07.2009 12:43:

klamper, благодарности Вам великие! Много лет искал как отключить эту защиту. когда трансы и лампы меняю в одном плече изза рассогласования уходит в защиту. а тут такое оригинальное решение.

Стал ремонтировать ЖК-телевизор 7". Думал, там так же как и в мониках, лампы смерху и снизу. Купил одну (15 см). Оказалось, что лампа там одна, но Г-образная, Ф1.5мм примерно. Что теперь делать - не придумаю... взять 15см+8 см и спаять? плохо... Пробовал гнуть неисправную лампу. Гнется (при прогреве газовой горелкой), но с некоторой вероятностью схлопывается (там пониженное давление)...
ставить лампу только с 1 стороны? не айс...
попробовать переделать под светодиоды? Никто не пробовал?

как быть с инвертором QZ 9938 GN

QZ 9938 GN LCDM Inverter Controller - аналогично блокируется и запускается даже с одной лампой, только диод нужно вешать на 3-pin, изучайте datasheet !!!

вариант со светодиодом работает далеко не везде...

может подскажете, как заблокировать FAN7314?

Со светодиодом отличная идея. В мониторе SyncMaster 940N заменил три электролита 820X25, два 1000Х16, шим контролер FSDM0565R, предохранитель, две транзисторные сборки 4502С, и в итоге пришлось заменить трансформаторы ТМ-1222 на SPW-068 (оригиналов не нашел). Лампы стали загорятся лишь на пару секунд и снова гасли (пришел к выводу что сильное отличие в сопротивлениях вторичек, да и первички в spw-068 две которые я соединил поралельно, ТОЕСТЬ совсем другие токи, нужно было отключить их измерение), после впайки светодиода все отлично заработало!!!!!!!!!!!!!!!!!!!!!!!

какой номинал диода нужно ставить

Юрий Козлов

Любой красный.

спасибо
