967. ppy, 24.11.2016 17:29

цитата: Morpheus123: Странно, что в отзывах на taobao никто не жалуется на эту проблему. Если бы я знал, что с софтом все в порядке, то заказал бы эту плату, но сейчас уже не хочется. Так как нет исходников, решить эту проблему будет непросто. Это как повезёт. Плата может запускаться а может и нет. Зависит от шаманства и каких то наводок. У меня чётко влияла фаза подключения переменки на плату. Там проблема в цепи сброса AK4497. Он тупо подключён на RC цепочку и на +3.3V. А согласно даташиту PDN(pin 2) нужно передёргивать не только после подачи питания, но и после смены режимов. код: Note 2. The AK4497 must be reset by PDN pin after changing Pin/Register control mode by the PSN pin. Проблему с нестабильным запуском решил отдельным таймером на NE555 для задержки сброса после подачи питания. Китаец мне предложил отдельную кнопку питания сделать. : pavel_p (2016-11-18 15:34:34): I found the procedure to enable the sound was. 1. Turn on the power 2. Physically connect the I2S connector. If power on to the connected I2S connector - no sound. tanwenlong521 (2016-11-18 16:53:31): Yes You can first turn on the power and then plug USB pavel_p (2016-11-18 16:58:57): How can I solve my problem? DAC board and mini PC are inside a closed case. pavel_p (2016-11-18 17:01:55): What other customers did not complain? It is very inconvenient permanently enable or disable the USB cable. tanwenlong521 (2016-11-18 17:03:38): 4497 chip can not be disturbed at startup tanwenlong521 (2016-11-18 17:05:09): The DAC board mini PC uses two power switches, respectively pavel_p (2016-11-18 17:10:11): Two switch does not suit me. PC switched on permanently. This media server. We'll have to use your mute signal for the commutation relay for delay I2S connection. I'm sad. tanwenlong521 (2016-11-18 17:19:17): pavel_p (2016-11-18 17:33:42): If I enable AK4497 in "Pin Control Mode" ( "1" on pin 14). The problem will be solved? 2016-11-19 tanwenlong521 (2016-11-19 04:00:44): will not pavel_p (2016-11-19 08:28:07): I found a solution! We need to do after power on - reset AK4497 (pin 2). I did it separately on NE555. It's simple. Please fix this in future releases. tanwenlong521 (2016-11-19 08:32:55): 哦 Последний ответ в чате мне ВААЩЕ не понятен. Что он имел в виду?

1001. ppy, 25.11.2016 09:49

buben Еще одно замечание по 4497. Если на первом пине не 0, а высокий уровень, это значит, что питание DVDD подается от пина TVDD через внутренний LDO и потребление выше. В этом случае чип похоже больше нагревается. Чип действительно достаточно греется по сравнению с предыдущими. Но основное потребление по питанию выходных аналоговых каскадов - VDDL/R. Причём жрать начинает когда появляется тактирование по входу I2S шины. В плате от tanwenlong521 стаб питания LT1763-5 для VDDL/R работает на пределе. Палец держать на нём невозможно.

1067. ppy, 26.11.2016 08:34

Так точно, капитан Очевидность! Да только я хотел поведать в первую очередь о квалификации tanwenlong521 как разработчика.

1074. ppy, 26.11.2016 12:39

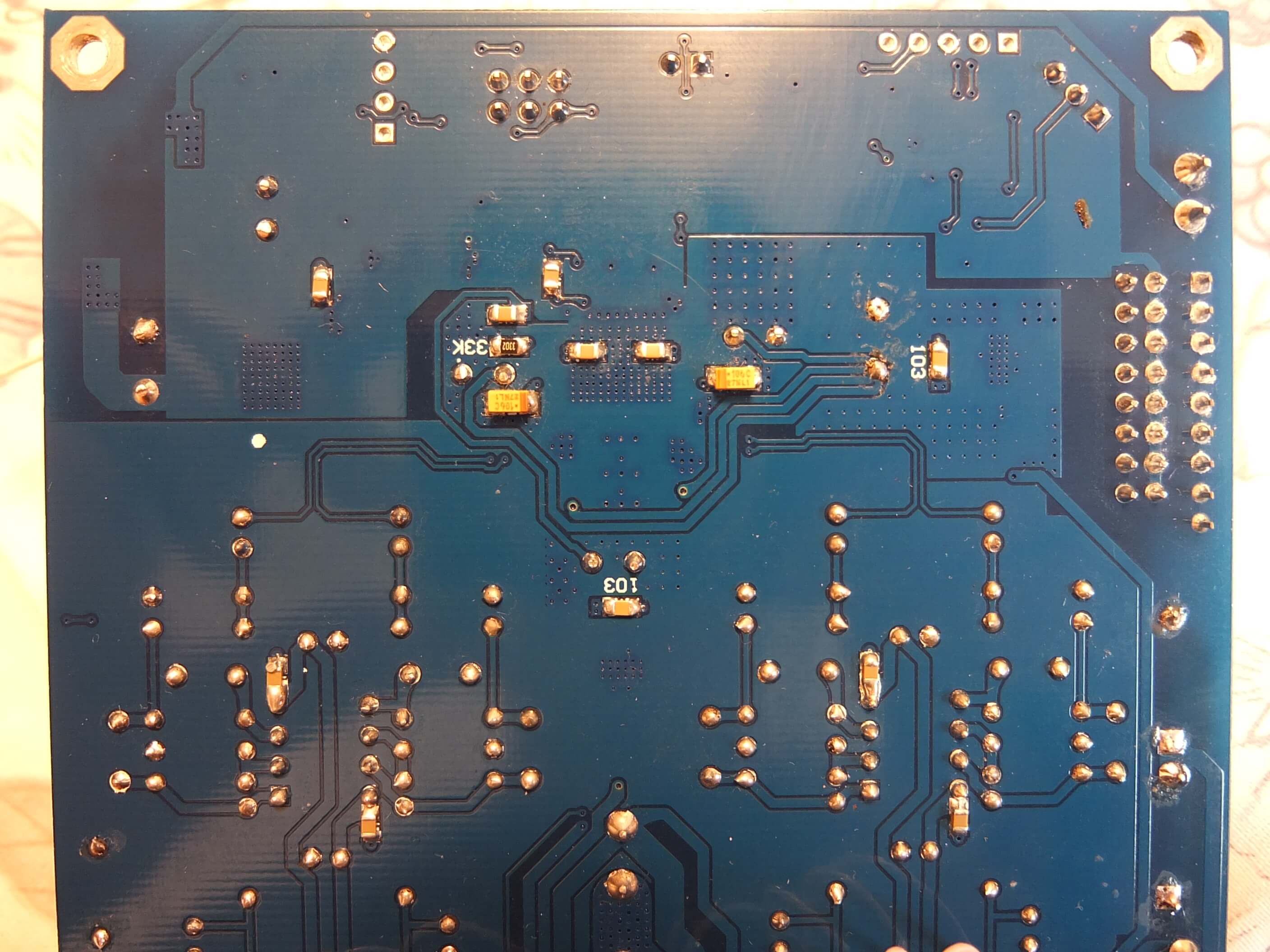

buben Вы не могли бы сфотографировать плату с 4497 снизу, может статься, что они и ЦАП не припаяли к фольге. К сообщению приложены файлы: 1.jpg, 2816x2112, 350Кb

1092. ppy, 27.11.2016 09:18

Прямой вывод I2S с малинки на DAC делать нельзя. Там все очень плохо с джиттером. https://hifiduino.wordpress.com/2014/11/13/raspberry…-b-digital-audio/ Только через amanero или xmos в асинхронным режиме. Да и то, я не остался в восторге от звука с расберри. А про DSD там вааще нужно забыть. Короче расберри уверенно занимает предназначенную для неё нишу - игрушка. P.S. Из аудио дистрибутивов мне больше всего понравился runeaudio. Хорошо оптимизированный Arch Linux. В отличии от всех остальных загрузка в течении единиц секунд(точнее не помню).

1094. ppy, 27.11.2016 11:02

Я после игр с ARM мини компьютерами всё же перелез на Intel платформу Z3735F. Это тоже "планшетный процессор". Но возможностей больше - Windows, Linux. https://ru.aliexpress.com/item/Black-I5-Mini-PC-Inte…/32723243374.html Поставил Windows 10 + Jriver. На этом свои поиски оптимального микро компа для аудио закрыты. За это сообщение сказали спасибо: magicwolf

1096. ppy, 27.11.2016 11:22

Я его использую исключительно как аудио сервер. Он у меня сидит в одном корпусе с цапом и усилком D класса. Получился универсальный аудио комбайн. По играм не скажу. Можно почитать обзоры по планшетам на этом проце. Кстати корпус у этого миниPC литой алюминиевый. Вещь добротная. К сообщению приложены файлы: 1.jpg, 2816x2112, 464Кb

1100. ppy, 27.11.2016 12:31

730user усил sure? на какой микрухе? что от батареек питается? коммутатор входов? Усилитель Sure AA-AB32313. Это большая находка для меня. Перепробовал около 10 разных D классов (в том числе и NCORE). Но остановился на этом. Тут есть мой небольшой отзыв о нём. http://www.diyaudio.com/forums/class-d/298796-sure-e…2313-2x400-3.html Тут народ тоже осторожно хвалит этот усь. "Осторожно" потому, что цена копеечная по сравнению теми же NCORE. Но звук от него мне крайне нравится. http://www.diyaudio.com/forums/class-d/291403-what-d…e-best-sound.html На батарейках - гальвано развязка Никитинского регулятора громкости - http://forum.vegalab.ru/showthread.php?t=42029 За это сообщение сказали спасибо: magicwolf

1102. ppy, 27.11.2016 12:53

Лень скриншоты делать. Воспроизведение flac где то около 4-5% загрузки процессора. Прямое воспроизведение DSD тоже без проблем. Вот конверсия на лету flac to DSD уже тяжело. Но в DSD64 ещё тянет. Все это с Jriver плеером. USB там полноценный. А вот у малинки как раз USB убогий.

1104. ppy, 27.11.2016 13:40

segr А на 100Вт есть такая же модель? Есть колонки 20+30вт, для них бы пару таких усилителей как раз. Этот самый лучший по КНИ. У меня у самого полочники 20 вт. Вместо рекомендуемых 48V подал 27V. При пониженном питании усилитель звучит лучше да и греется меньше, но максимальная мощность упала до 80-100Вт.

1105. ppy, 27.11.2016 14:02

Для сомневающихся в мощности Z3735F прикладываю скриншот воспроизведения flac 96/24. Проц перешёл в максимальный режим энергосбережения (0.6Ггц) и потребление при этом 8%. К сообщению приложены файлы: 1.jpg, 1452x934, 485Кb

1111. ppy, 27.11.2016 17:16

magicwolf что народ так хает Z3735F, даже странно. Вот и я о чём. Цена всего на тысячу больше, но зато это ПОЛНОЦЕННЫЙ компьютер. Не, конечно можно пойти путём самурая, и на малинке построить нормальную систему. Но потраченное время и дополнительные затраты... Оно надо?

1119. ppy, 27.11.2016 19:18

dmkbox По вашей ссылке нет в наличии, аналоги существенно дороже. Да... Беда.... Вот тут ещё остались но уже на 10$ дороже. http://m.gearbest.com/tv-box-mini-pc/pp_364056.html Внутри у него вот такая плата: http://www.qotom.com/zhongduanji/view_340.html Добавление от 27.11.2016 19:39: Morpheus123 Не знаю, стоит ли пробовать Windows XP (я пока не смог его установить). Не стоит тратить на XP время. Все современные мини PC не позволят загрузить что либо ниже Win8. Да и потребление у компа будет очень высокое. Для безвентиляторных PC это медленная смерть.

2192. ppy, 27.12.2016 13:21

Morpheus123 уменьшилось количество ВЧ, звук стал более темным и уменьшилась динамика. Странно, должно быть ровным счётом наоборот. Даже по законам физики.

2217. ppy, 29.12.2016 09:55

цитата: magicwolf: Вряд ли Z3735 потянет конвертацию dsd в pcm. Я прекрасно живу на Z3735 c Jriver. DSD to PCM без проблем! Засада c PCM2DSD. На пределе может конвертнуть только в DSD64. HQplayer тянет DSD128.

2221. ppy, 29.12.2016 12:20

magicwolf А DTS в JRiver тянет? Не проверял.

3678. ppy, 17.03.2017 20:15

цитата: oster: buben Ага красавцы а чё? Винтажненько! А-ля 1914год. Уже больше 10 лет живу Grado. И нет никакого желания менять на что либо другое. Выше описанные действительно напоминают Grado не только внешне но и по АЧХ. Для себя уяснил правило качественного звука наушников - только открытые конструкции. Все остальные варианты полу и закрытые - удел MP3 или для улица/метро. За это сообщение сказали спасибо: Кащей

3680. ppy, 17.03.2017 20:40

цитата: oster: лично я наушники вообще не признаю ни в каком виде, хотя и допускаю, что звук от них может быть очень и очень. Просто сам процесс слушания и восприятия звука в наушниках, имхо, это садо-мазо. Только акустика. Ну про садо-мазо это погорячились. Безусловно нормальная акустика даёт бОльший кайф, НО! Как быть в вечернее/ночное время. Я например слышу как соседи икают не говоря о уже о других физиологических потребностях. И как предлагаете музыку слушать тогда?

3683. ppy, 17.03.2017 21:49

цитата: komradalik: ppy Я например слышу как соседи икают.....И не чувствую себя одиноким( русский юмор)

3691. ppy, 18.03.2017 15:36

цитата: komradalik: Тенденция такая,что все скоро там будем..(в смысле цифры) Будем, но не скоро. Потратил 2 года на поиск грааля в виде D класса. Перепробовал уйму тучу вариантов. В результате остался со своим старом А классом Pass Aleph. Добавление от 18.03.2017 15:50: цитата: komradalik: а на нч(куда и хочу попробовать) по отзывам играет так хлестко,что обратно уже не возвращаются. И это про аналог на порядок выше по цене. Попробую в любом случае,цена позволяет Дык на сундуке Вам уже сказали, что под НЧ подойдет без проблем. Я тоже считаю, что на D классе можно получить очень хороший бас.

3767. ppy, 22.03.2017 12:25

цитата: magicwolf: Вроде везде так. цена возрастает практически вдвое Точно. Поэтому покупаю только то, что раз в пять дешевле, чем в других местах, или просто не найти ни где... Пользуюсь очень демократичным и вменяемым посредником gorodtao.com (http://gorodtao.com/referral/67710ee7) (5%). Официально в Украину вроде не шлют, но лучше у них спросить напрямую. Отвечают моментально.

3831. ppy, 24.03.2017 22:26

Я че то упустил? О чем спор? Объективные замеры есть АЧХ, ФЧХ, степа и групповой задержки?

3834. ppy, 24.03.2017 22:51

цитата: Bobs98: Все программно расчитано, но на слух и микрофон скорректировано. Пищаль не требует иных вмешательств по фильтру-только по чуйке согласование. Для этого АЧХ достаточно. Понятно... Обидных слов говорить не буду.... Ровная ачх ещё не показатель удачного звука. Если фаза гуляет (по фото и расположению динов вижу, что Вы вряд ли согласовывали фазу) то звук будет раздражающий и утомительный. Это наглядно видно в замере импульса или степа. Но пойду запасусь попкорном.

3839. ppy, 24.03.2017 23:12

Bobs98: Хочу сказать немного в Вашу защиту перед остальными участниками ветки. Судя по нику и регистрации через VK - Вы молоды. Все когда то начинали свой путь в DIY с нелепых проектов. Но ничего, опыт приходит не сразу. Если хотите получить ВАУ эффект от голографичности звука - посмотрите в сторону не дорогих динов по технологии BMR. Например этих широкополосников - http://www.parts-express.com/tectonic-elements-tebm6…r-8-ohm--297-2156 От звука 3D этих динамиков можно шею свернуть, ища источник звука. Эффект потрясающий, но далёк от истинной картины и задумки звукорежиссера. Иногда рояль начинает летать по комнате. Сам много делал акустики на этих динах, привык, мне нравится. Фотки тут выложить с замерами? Есть даже замеры сравнения с Sonus Faber Amati.

3842. ppy, 24.03.2017 23:28

цитата: buben: ppy Сам много делал акустики на этих динах, привык, мне нравится. Вы не пробовали на них делать мониторы ближнего поля. Меня как то настораживает тот факт, что высокочастотный источник подвижный. Про подвижный источник как то не понял.... У меня они практически мониторы ближнего поля. Последнее время живу с такими шариками. Слушаю спокойную музыку. Иногда по вкусу добавляю сабвуфер REL5. К сообщению приложены файлы: 1.jpg, 1200x1600, 77Кb, 2.jpg, 1200x1600, 77Кb, 3.jpg, 1200x1600, 75Кb

3845. ppy, 24.03.2017 23:37

цитата: buben: ppy Про подвижный источник как то не понял.... Я про модуляцию высоко-среднечастотного сигнала низкочастотным. У этих динов не стандартный способ излучения. У них не происходит модуляция ВЧ от НЧ колебаний. Щас попробую в инете найти илюстрированный принцип работы. Вот тут есть мультик и объяснения на пальцах. http://www.pocket-lint.com/news/131711-balanced-mode…make-a-difference У этих динов ВЧ - это резонанс поверхности а не поршень. Поэтому как бы получатся практически два разных дина ВЧ и НЧ в одном точечном источнике не сильно влияющем друг на друга. Это замеры BMR+sub и Sonus Faber Amati. Красный BMR. Обратите внимание на практически идеальный импульс у обоих колонок. Гы! Это сравнение 15$ динамика с акустикой за два с лишним ляма. К сообщению приложены файлы: 1.jpg, 1000x596, 98Кb

3850. ppy, 25.03.2017 00:25

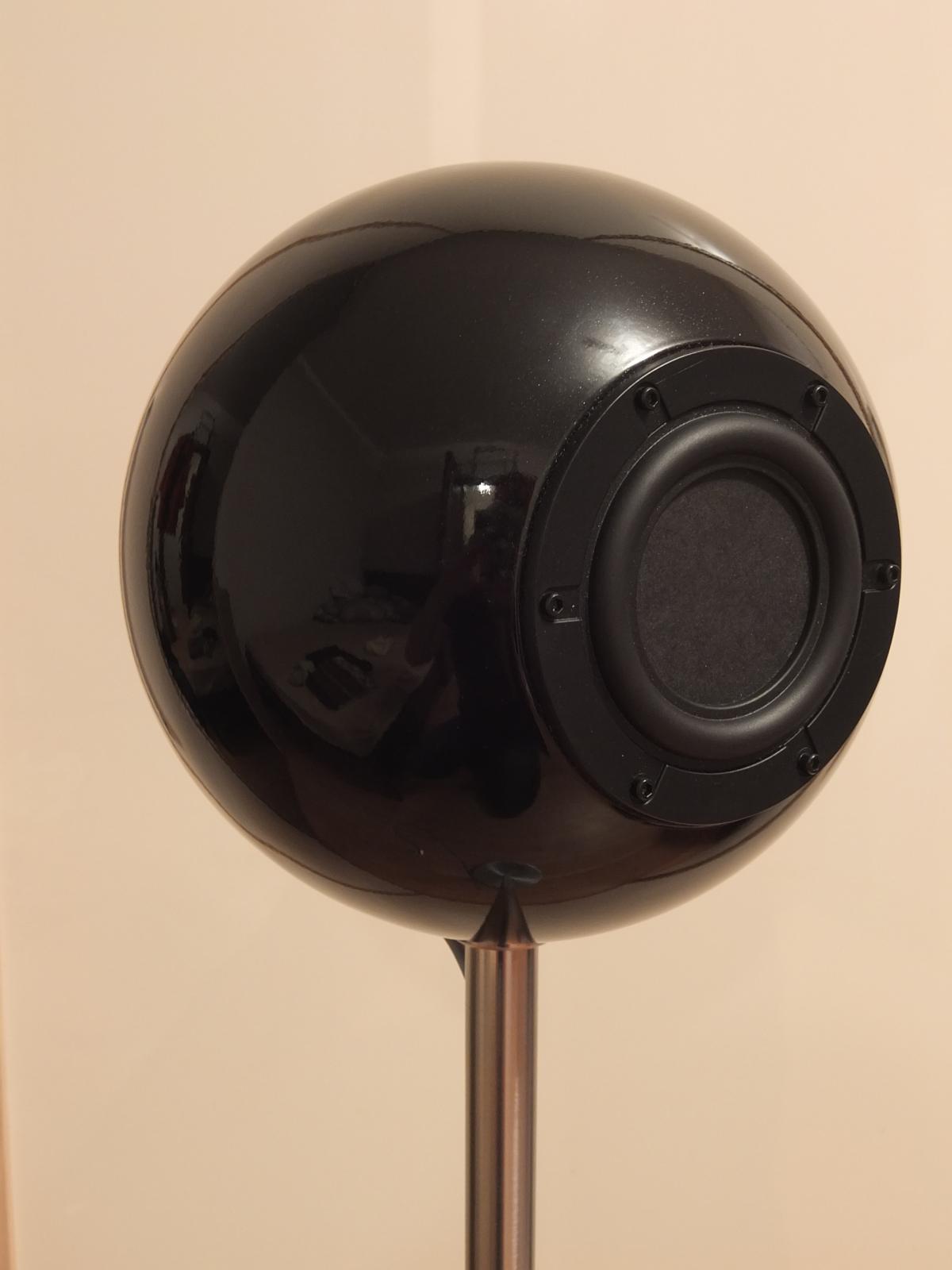

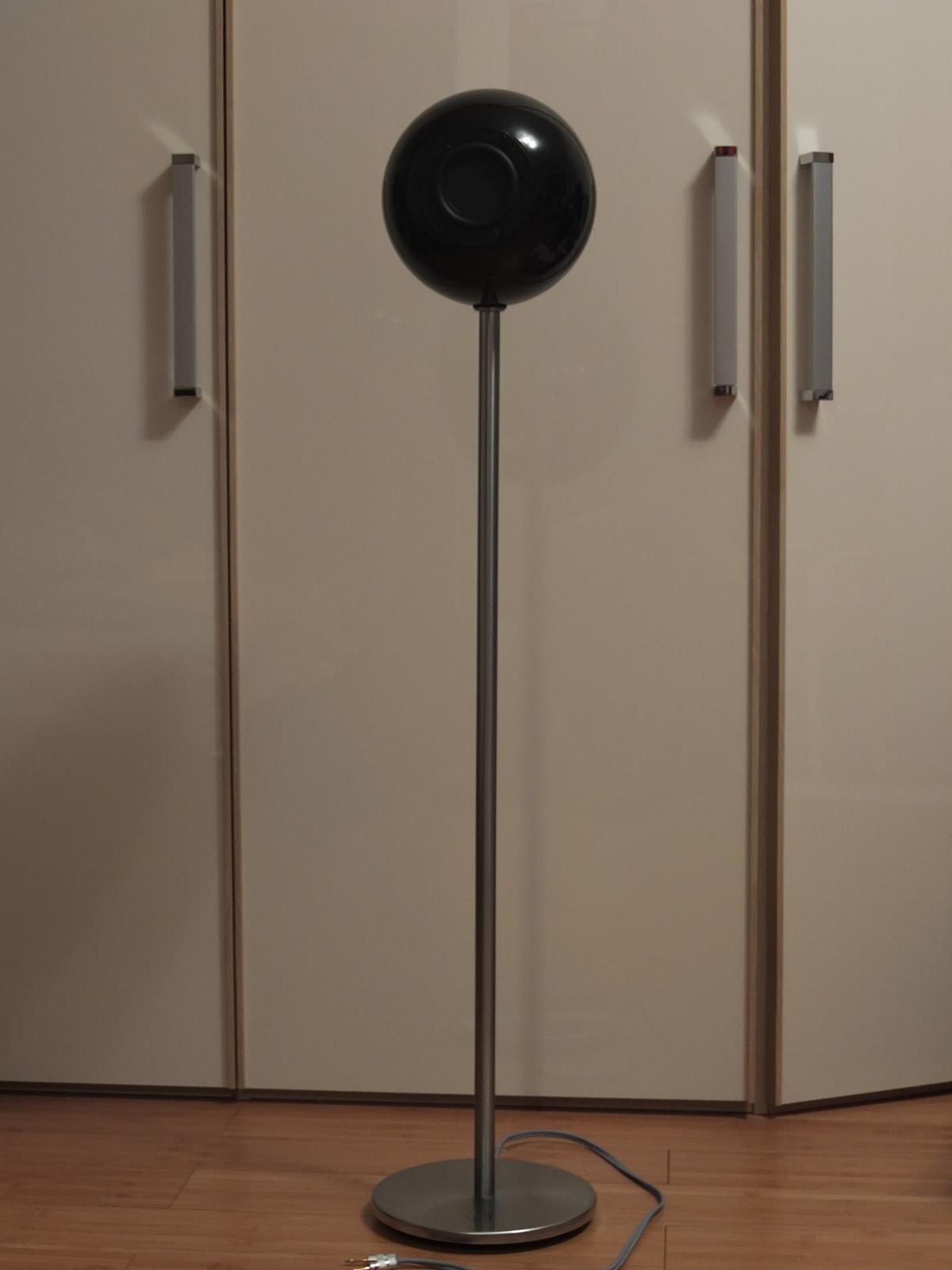

цитата: buben: ppy Это замеры BMR+sub и Sonus Faber Amati. Красный BMR. Обратите внимание на практически идеальный импульс у обоих колонок. Выглядит круто. Мультик посмотрел. Принцип понятен, но резонанс то, все равно на движущейся поверхности, не думаю, что моментальный характер резонансых узлов зависит не только от сигнала, но и от положения мембраны. А вообще, точечный источник это круто. Почему же тогда рояль летает? Надо купить эти динамики, попробовать. Он точечный и одновременно диаграмма направленности практически 180 градусов. Чуйка у BMR маленькая, но громкость звука падает от расстояния значительно меньше обычных динов. Поэтому мне вполне хватает усилка А класса на 10 ват. Летать начинает если собрать на них линейный массив. Вот там уже мозги как то отказываются анализировать адекватно КИЗ. цитата: REN: buben Почему же тогда рояль летает? Потому что эта технология крутит фазу ВЧ как хочет Неа! Щас попробую найти замеры. Там есть только один резкий скачек в районе 1.7К. Вот! Нашёл. Резонанс в 1.7К это как раз издержки технологии. Но вы чего хотите от 15$ динамика? К сообщению приложены файлы: 1.png, 800x422, 40Кb

3852. ppy, 25.03.2017 00:47

Вообщем я предлагаю вам купить пару и попробовать хотя бы в макете из 110мм канализационных труб. Звук необычный. А уж понравится или нет - тут ничего не могу гарантировать. Но риск по деньгам и времени не большой. На графике завал по ВЧ из за интерференции двух BMR. Нужно либо лентой подпирать, либо остановиться на одном динамике. К сообщению приложены файлы: 1.jpg, 384x512, 18Кb, 2.jpg, 1000x638, 102Кb

3854. ppy, 25.03.2017 00:59

цитата: buben: ppy попробовать хотя бы в макете из 110мм канализационных труб. Блин, колонка без фильтров это круто. Не, уж если делать, то как у вас в шаре. Кстати как вы развязали головку с корпусом. Никак не развязывал. Шурупами закрепил. Проект бюджетный. цитата: ppy Нужно либо лентой подпирать Имеете в виду фильтр ставить только на ленту. Ну если по бюджетному, то да. Только на ленту, но не менее 3го порядка. В идеале конечно и BMR нужно задавить. НО! Проект то бюджетный. Я не готов в копеечные динамики вкладывать много денег и усилий. Они хороши тем, что просто, быстро и дёшево. К сообщению приложены файлы: 1.jpg, 1000x750, 67Кb

3856. ppy, 25.03.2017 01:11

цитата: buben: ppy Только на ленту, но не менее 3го порядка. В идеале конечно и BMR нужно задавить. Тогда от активного двухполосника никуда не уйти. Ох, боюсь забанят меня скоро. Че то как ветка от цапов в акустику переместилась. Но все равно похвастаюсь. Собирал дочери для айфона и онлайн радио на сдвоенных динамиках. Это замеры c места прослушивания (около 2.5м) без сабвуфера! К сообщению приложены файлы: 1.jpg, 480x640, 17Кb, 2.jpg, 480x640, 22Кb, 3.jpg, 789x636, 107Кb За это сообщение сказали спасибо: segr

3858. ppy, 25.03.2017 10:07

цитата: 730user: ppy Сбрось пожалуйста чертежи напольного варианта. Без фильтра? Да, без фильтра. Чертёж - много чести для таких колонок. Прикинул в bassbox pro и начал пилить. В магазине лист 15мм фанеры нарезал на 12 полосок по 140мм кажется. Из них собрал ящик в метр высотой. Получилось где то около 15 литров. Внутри три перегородки для жёсткости из тех же обрезков. Чтоб максимально избавится от стояков в длинном корпусе постарался расположить динамики на 2/3 высоты. Пришлось немного пожертвовать эстетикой. Труба фазика без изменений http://www.audiomania.ru/truba_fazoivertora/audiocor…ore_ptube004.html на заднице на 1/3 высоты. Внутрь корпуса без фанатизма синтепон от икеевской подушки. Больше времени убил на отделку шпоном и последующую фрезировку для инкрустации акрилловым листом. Под листом не забыл врезать неодимовые магнитики для гриля. Более точных размеров не скажу, потому как колонки уже подарил.

3872. ppy, 25.03.2017 21:13

цитата: buben: Вы не пробовали на этих драйверах не с ФИ делать, а с пассивным излучателем. Бас подинамичнее долен быть. Не, это не по ФенШую. Тфу ты! Не по HIEND. Переходная характеристика с пассивным диффузором ухудшается. Его оправданно применять только если мало места и расчётная труба не влезает. 30 лет назад делал проект на 6ГД2 с пассивным диффузором из него же. С замерами тогда туго было, замучился грузик подбирать. Вообще то моё любимое оформление - закрытый ящик. Самый предсказуемый и качественный вариант.

3892. ppy, 27.03.2017 08:33

цитата: grub: ppy Очень интересно, но с деревом работать не умею А так хотелось бы попробовать... Это не сложно. Было бы желание. У меня знакомый в 35 лет решил (или жена заставила ) научиться гвозди забивать. Походил с разными глупыми вопросами, теперь сам мебель делает себе. Но есть одна засада. Чтоб, что то получалось, инструмент должен быть ТОЛЬКО качественным. И совокупный ценник инструмента превысит эти колонки раз в двадцать наверно.

3910. ppy, 27.03.2017 17:00

цитата: 730user: http://www.youcanbuy.ru/delivery/ Кто скажет хорошего/плохого по данному посреднику? Чё то как то настораживает. Прям альтруисты какие то. Только 5$ за посылку?

3920. ppy, 28.03.2017 09:27

цитата: Dj: Извините, что перебиваю Ваш спор, но не подскажите на таобао нормальную версию Amanero, которая перепрошивается?! Брал на али вот эту https://ru.aliexpress.com/item/Italy-Amanero-usb-iis…/32719402440.html Шьётся без проблем любой версией.

3977. ppy, 09.04.2017 15:50

цитата: Dj: Какие есть хорошие кварцы в продаже на таобао?! https://world.taobao.com/item/540234640091.htm За это сообщение сказали спасибо: Dj

4021. ppy, 11.04.2017 10:44

magicwolf Хоть как-то надо уважать других людей, у всех разные возможности, потребности и слух, а все хотят из ничего слепить конфетку Да уж! Слишком часто в этой ветке возникает негатив на пустом месте. Давайте в теме придерживаться "обмена опытом" а не доказывать с пеной у рта свою исключительность и правоту. P.S. уже несколько раз возникало желание отписаться от этой ветки именно из за флуда и негатива. За это сообщение сказали спасибо: 730user

4051. ppy, 12.04.2017 22:43

цитата: REN: Пришло время немного похвастаться Браво! Красиво. А подробности кроме фоток будут? За это сообщение сказали спасибо: dap-volg

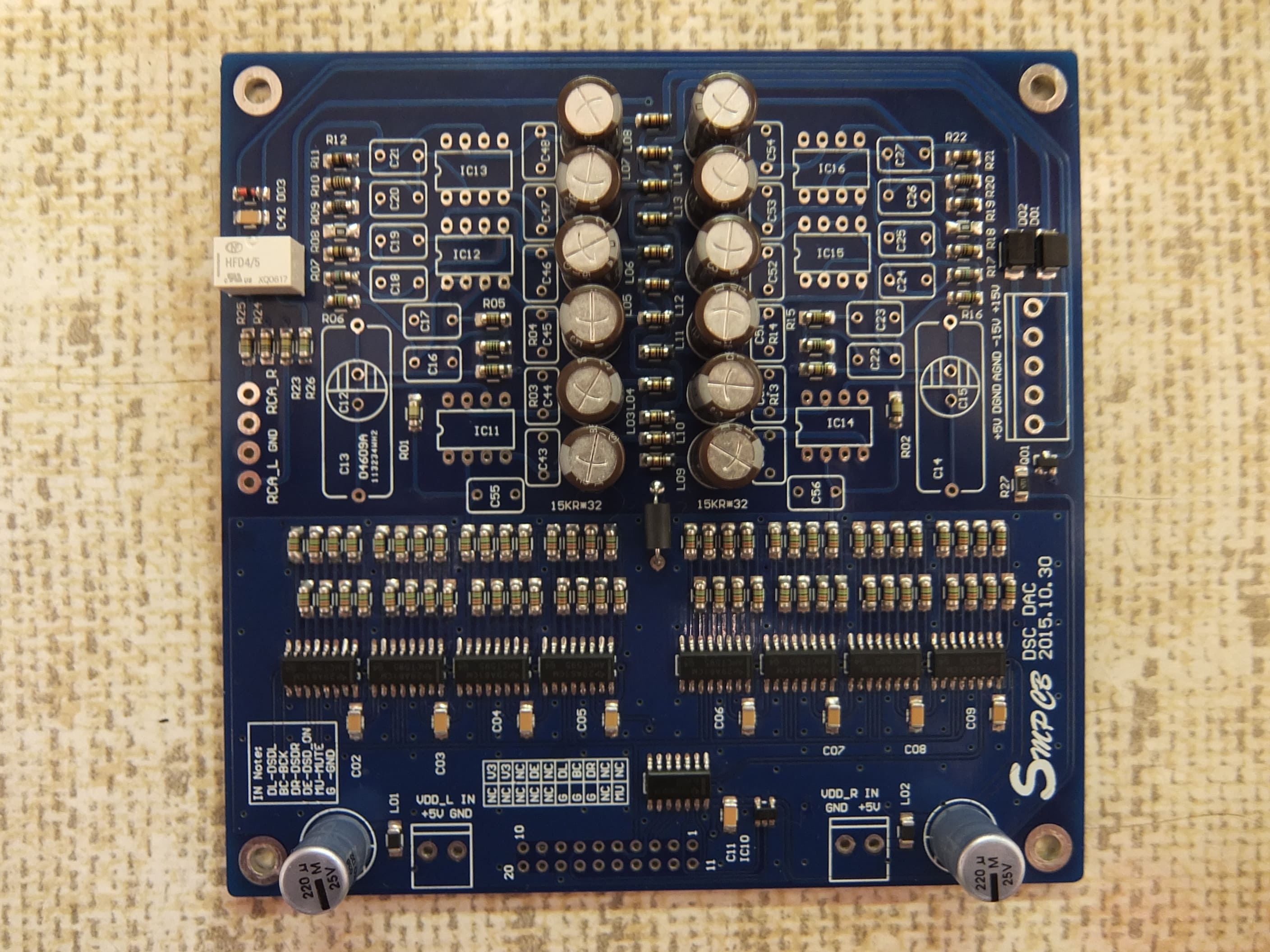

4097. ppy, 15.04.2017 21:23

Смакетировал балансную версию DSC1. Журчания нет вообще. Как не искал, услышать не смог. Правда немного изменил оригинал. Резисторы установил 8K25 с 0.1% допуска. Каждую микросхему регистров запитал через дроссель (https://www.chipdip.ru/product/blm18ag102sn1d) и дополнительный тантал на 10 микрофарад. Питание регистров от TPS7A4700 (https://world.taobao.com/item/545827002197.htm) установленные непосредственно на плате. Amanero (https://world.taobao.com/item/539604498715.htm) с качественными Crystek. По сравнению с не балансной схемой DSC1 значительно улучшились объективные замеры по шуму и THD. Сегодня сравнить по звучанию две версий DSC1 уже не успею. Но через наушники звучит не плохо. К сообщению приложены файлы: 1.jpg, 2816x2112, 412Кb, 2.png, 1179x748, 86Кb За это сообщение сказали спасибо: Dj

4099. ppy, 15.04.2017 21:39

цитата: REN: ppy Шикарно! Особенно если это после трансформаторов замер. Да, после трансов. Хе! Мне тоже нравится. Сам не ожидал. Трансы по моим прикидкам должны были добавить гармоник. цитата: Можете в RMAA снять SAV? Не долюбливаю я этот RMAA. А SAV это что? Но попробую....

4101. ppy, 15.04.2017 21:53

цитата: REN: А кто его долюбливает, там же сразу косяки тракта видны SAV файл с результатом замера сохраните и выложите куда нибудь. Отчет HTML не нужен, именно SAV. С наскока не получилось. Цап то чистый DSD! Для замеров RMAA придётся пропускать либо через ресемплер AK4137 или через AsioProxy. А они оба сильно подсирают. Замеры ничего не покажут.

4104. ppy, 15.04.2017 22:33

цитата: lomonosoff: Сравнить бы DSC1 с https://t-b.ru.com/catalog/product/541812331030/#.WPJvcXOYbRh что за чудо R2R появилось? Что то у меня пазл не складывается. Как R2R может декодировать DSD? Добавление от 15.04.2017 22:34: цитата: REN: Вот готовые файлы RMAA сконвертированные в Saracon в DSD. В них нет грязи. Спасибо! Попробую.

4106. ppy, 15.04.2017 22:54

цитата: REN: ppy Еще бы интересно было сравнить качество конвертирования в DSD при помощи AK4137. Я практически забыл про AK4137. С тех пор, как увидел, как по времени "дышат" верхние гармоники. То есть явно были какие то биения частот от разных кварцев. Но с новой Amanero на Crystek этого я не наблюдаю. Да и звук стал лучше. Так что думаю AK4137 рано списывать. Но вряд ли AK4137 переплюнет Saracon. Короче, померю. Но чуть позже.

4108. ppy, 16.04.2017 01:23

цитата: REN: Вот готовые файлы RMAA сконвертированные в Saracon в DSD. В них нет грязи. Мне не удалось подсунуть эти DSD файлики в RMAA. RMAA не умеет их воспроизводить. Но после замены кабеля на балансный и использования ресемплера на AK4137 получил вот такую красотищу. К сообщению приложены файлы: 1.png, 1337x619, 49Кb, 2.png, 1338x619, 67Кb

4110. ppy, 16.04.2017 01:47

цитата: segr: ppy а какой усилитель подключали? можно туда ставить трансформатор баланс-небаланс? Эти замеры естественно не с усилителем. Сигнал с цапа снимал E-MU 0204. У этой карты есть дифф вход. Вопрос про трансы не понял. У меня стоят эти - https://world.taobao.com/item/544702760346.htm

4113. ppy, 16.04.2017 08:48

цитата: Dj: Crystek китайские? Китаец божится, что оригинальные США. А вот ATMEL перемаркированный китайский чип ATSAM3U1 в ATSAM3U2. Видны следы старой маркировки. Добавление от 16.04.2017 09:03: цитата: REN: [На самом деле это ничего не говорит практически, по сравнению с той информацией, что будет понята после прогона рмаа. Ну не знаю, что Вы доверяете этой попсовой программе? За 20 лет существования ничего не изменилось в лучшую сторону. Выкладываю SAV RMAA DSC1+AK4137. https://drive.google.com/drive/folders/0Bw6N55RM3NU3…FwZFk?usp=sharing Замер одного канала(диф кабель под рукой был только один). На первом тесте RMAA не смог померить АЧХ так как релюшка щёлкает с задержкой. Но смею заверить, что с АЧХ там нормально. Микроскопический завал в 0.5Db на 20Гц из за трансов. К сообщению приложены файлы: 1.png, 340x399, 12Кb

4115. ppy, 16.04.2017 11:26

цитата: segr: ppy Вопрос про трансы не понял. В смысле, можно туда небалансный трансформатор ставить? Вот опять не понял. Трансы они и в Африке трансы. А балансные-небалансные это заморочки маркетологов. Всё отличие в наличии отвода от средней точки. А уж использовать среднюю точку в балансе или не использовать этот вывод в небалансе - решать нужно самостоятельно. В первую очередь транс должен быть сделан из качественного перемаллоя и в идеале экранированный. цитата: segr:Не сравнивали как с небалансным усилителем играет? Я этот цап запустил только вчера вечером. Через усилитель не слушал поздно вечером. Через наушники звук нравится. Подозреваю, что разницы в звуке не будет. Отличия видны только в объективных замерах.

4117. ppy, 16.04.2017 11:35

SpectraPLUS-SC (Sound Card edition) https://www.spectraplus.com/Downloads.htm Добавление от 16.04.2017 11:37: цитата: segr: Судя по фото транса, там только с одной стороны средняя точка? да

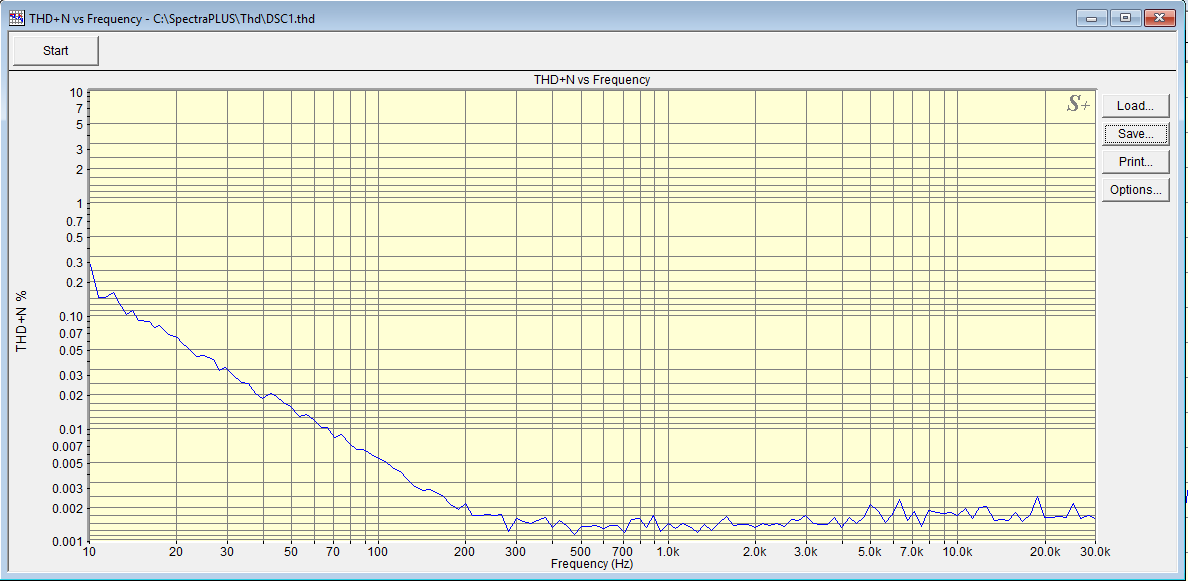

4120. ppy, 16.04.2017 12:29

А вот и ложка дёгтя. Зависимость THD от частоты. Явно видно, что трансы всё таки гадят. Правда на частотах до 200Гц это не сильно заметно на слух, но осадочек остался. Наверно буду менять выхлоп с трансов на дифкаскад с ОУ. REN, Вы это хотели увидеть через RMAA? К сообщению приложены файлы: 1.png, 1188x582, 45Кb

4129. ppy, 16.04.2017 23:24

цитата: 730user: ppy Зачет . А небалансную версию можно победить подобным образом - подобной чисткой питания? Не пробовали? на очереди.... цитата: Есть ли отдельная тема где отписыватесь по нему? На каком дийаудио? http://forum.vegalab.ru/showthread.php?t=77582 цитата: Судя по всему он очень подходит на искомый мной вариант " цапа для души". Для прослушивания под настроение. Верно ли я понимаю что как ""повседневный" цап он не подойдет ? Винда и тд. не выдаст ведь системный звук в дсд. Только спец плеером. Просто это нюанс который не все понимают. Подойдёт, если использовать апаратный ресемплер AK4137. Я полностью реабилитировал устаровский ресемплер. Просто по началу не умел его готовить. Сейчас звук через AK4137->DSC1 меня полностью устраивает. Нужно всего лишь использовать Amanero с качественным клоком и подать питание на неё через плату ресемплера. (там всё для этого предусмотрено, только поставить перемычку и выпаять с аманеры дроссель L1). Хочу предупредить, если кто то надумает брать готовые/спаянные платы DSC1 diff - особое внимание трансформаторам! У меня самый качественный вариант получился с тонким перемаллоем и 10К-10К. На пробу у китайцев купил четыре разные пары трансов, но остановился на этом https://world.taobao.com/item/544702760346.htm За это сообщение сказали спасибо: 730user

4132. ppy, 17.04.2017 12:45

segr цитата: 98, это за пару цена? за штуку цитата: еще важно, что там только балансное подключение нормально работает. не соглашусь

4134. ppy, 17.04.2017 14:52

Какое напряжение? Кому не хватает? Вы скорее всего повышенные искажения на НЧ из за трансформаторного выхлопа воспринимаете как что то "раздутое". Трансы у Вас не самого высокого качества. Такие я сразу забраковал. Искажений у них много на НЧ. Вот замер моих трансов Продукция от Weilianga и не только. (часть 2), #4120 (http://forum.ixbt.com/topic.cgi?id=12:56634:4120#4120) У Вас должно быть хуже раза в два.

4136. ppy, 17.04.2017 15:12

колупают? Че то как то не уважительно к присутствующим.... После того как я "наколупал" эту диф версию DSC1, пока не было возможности послушать на акустике. В наушниках нравится. Но опять же, у всех вкусы и запросы разные. Мои предпочтения в интеллигентном, аналоговом звучании. На невысокой громкости и спокойные жанры (джаз, вокал, класика, блюз). Меня устраивала и первая не диф версия. Но просто один из форумчан попросил собрать ему дифф вариант. Пока комплектуха шла из поднебесной, он передумал (считаю что напрасно).

4138. ppy, 17.04.2017 15:28

lomonosoff а какой наушниковый тракт на котором слушали? AUNE T1. Там если сигнал подавать на лин. входы, то лампа не задействована (я её вообще вытащил). Сам ушной усилитель внутри - неплохой дискретный А класс. Ухи Grado SR80i.

4140. ppy, 17.04.2017 16:12

цитата: lomonosoff: ppy А что конкретно цепляет в этом цапе и какие основные отличия слышно в звуке скажем от AKM или ESS? Ну опыт с ESS у меня только один - http://smsl-audio.ru/products/other/m8/ с переделанным аналоговым питанием. Там китайцы на выхлоп забубенили внутри импульсный преобразователь с 9V на +-12V. А потом решили к нему ещё впаривать дополнительный линейный БП за кучу юаньков. Ну типа - пипл схавает. Так вот звук у этого ESS слишком звонкий даже после переделки питания. АКМ на мой вкус были уже ближе. Это были одинарные и дуал варианты AK4495 и AK4497. По прежнему что то не хватало для нирваны. Объяснить не могу. И ещё раздражало наличие большого количества цифровых фильтров. Никак не мог определится, на каком фильтре остановить свой выбор. С DSC1 всё проще! Настроек фильтров нет, а так же нет искушения ещё что то подстроить. И как уже не раз говорил, в первую очередь звучание цепляет своей аналоговостью. До появления этого цапа, я ещё иногда в бреду думал о покупке себе виниловой вертушки. Теперь игры с выборами источников и усилителей я оставил, все силы бросил на разработку нормальной акустики.

4142. ppy, 17.04.2017 16:47

цитата: lomonosoff: Что из старого,типа вертушки,бабинника или хорошего кассетника напоминает? Предлагаете сдуть пыль со своей AIWA AD-S950 или Арктур 006 и сравнить? Со старьём сравнивать нет смысла. В прошлом году недели две слушал винил в очень дорогом сетапе. Вот после этого и закралась измена с покупкой вертушки. Впечатление от звучания современного винила в памяти хорошо отпечаталось. Мне кажется DSC1 максимально близок по звуку к тому винилу. цитата: На TDA приходилось что-то слушать? не доводилось

4146. ppy, 17.04.2017 17:28

цитата: segr: ppy У Вас должно быть хуже раза в два. А с чем это связанно, сопротивление? Трансформатор на таком же железе скорее всего. Утверждаю это, потому как замерял собственными руками Ваши трансы тоже. Вот только замеры не сохранил - не интересно было. Связанно это не с сопротивлением, 10К даже хуже чем 600Ом. Но у 10К больше индуктивность и меньше потери. И этот плюс перевешивает повышенное выходное сопротивление. Вообще то аудио трансы это сплошные компромисы и найти универсальный сбалансированный вариант не возможно. цитата: На мой взгляд лучше в РФ заказать, не намного дороже. Только какие параметры должны быть? Пробуйте. Тут советом не помогу. Сам в Китае заказал несколько вариантов, чтоб выбрать. Если планируете выводить на небаланс, то нужен транс 2:1, чтоб уровень был пределах нормы. Но это можно получить и с трансом 1:1 но со средней точкой, и использовать только половину вторичной обмотки. Добавление от 17.04.2017 17:41: lomonosoff А вобще чёй-то зажрались ребята....не можем нормально послушать музыку,всё блох ловим. Не! Ну я то давно в завязке! Просто основной вклад в звук вносит домашняя акустика а не ОУ в цапах. А там у меня ещё не сильно пахано.

4149. ppy, 17.04.2017 18:03

lomonosoff А такой транс не подойдёт? https://t-b.ru.com/catalog/product/38377292125/#.WPTVnHOYbRg Да фиг поймёшь этих китайцев. Мало ли чего они напишут. Нужно мерить, сравнивать. У них при +9Db на 50Гц 0.1% искажений. Я на своих замерял при -10Db(это средне взвешенная реальная громкость) и на 50Гц получил 0.018%. Вот как хотите, так и сравнивайте!

4163. ppy, 18.04.2017 14:26

Может имели в виду SMD керамику?

4165. ppy, 18.04.2017 15:10

Подойдёт. Но удобнее конечно специальным феном и паяльной пастой.

4214. ppy, 19.04.2017 20:30

цитата: 730user: А небалансную версию можно победить подобным образом - подобной чисткой питания? Не пробовали? Поставил на не балансную версию DSC1 тоже дроссели и танталы на каждую микросхему регистров. Так же присабачил на плату модули TPS7A4700. Журчание на малой громкости осталось. В дифф версии этого мерзкого чириканья нет СОВСЕМ. Сравнил в лоб звучание двух DSC1. Характер звучания естественно у этих версий одинаковый. Практически на уровне микроскопических нюансов отдаю первенство дифференциальной версии. У не балансной версии присутствует излишняя окраска и акцентирование звучания инструментов. По замерам: THD у баланса 0.003% у небаланса 0.05%. Шум у баланса 130Db у небаланса 110Db. Мой вердикт - надумаете брать DSC1, берите балансную версию. (тем более она обойдется дешевле) Только с трансами не нужно жмотиться. За это сообщение сказали спасибо: 730user

4250. ppy, 22.04.2017 22:46

цитата: Bobs98: цитата: lomonosoff: стабики http://www.ldovr.com/default.asp https://t-b.ru.com/catalog/product/25242996166/#.WPndHnOYbRh Я купил таких стабиков "кучку" у данного продавца К сожалению, "куча" этих модулей влетает во внушительную сумму. У китайцев есть склонированные от Алексея модули почти задаром. Ссылку на китайцев не привожу, по понятным причинам. При желании найдёте сами.

4255. ppy, 23.04.2017 21:59

цитата: buben: Вопрос к тем, кто SMD паяет (не BGA). Какую паяльную пасту (не флюс) можете посоветовать. Я понимаю, что можно и оловом припаять с феном и дозировать его легче, но хотелось бы чего то с меньшей температурой. Пользуюсь этой - https://ru.aliexpress.com/wholesale?catId=0&init…;SearchText=xg-50 Пока свежая, очень удобно. Уточняйте у продавца дату расфасовки.

4259. ppy, 24.04.2017 08:30

цитата: buben: Спасибо. Всвязи с этим пара вопросов. Вы ее в шприц закладываете или лопаткой? Со шприцем у меня как то не сложилось. При комнатной температуре она достаточно вязкая. Пользуюсь обычной деревянной зубочисткой с предварительно немного нагретой платой. Тогда при каждом касание паста растекается по площадкам тонким слоем. цитата: Как она ведет себя при подогреве платы до 100 градусов? При какой температуре приблизительно она плавится? Точно не проверял. Паяю SMD на 280-300, микросхемы на 275.

4262. ppy, 24.04.2017 14:19

цитата: REN: ppy Имеет смысл паять паяльником с помощью термопасты? Не! Этот путь самурая не по мне! Пробовал, качественно не получается. Паста при нагревании феном скатывается из за поверхносного натяжения в акуратную точку пайки. После паяльника могут остаться следы неоплавленной пасты где то под ножками микросхем. цитата: Или вы на термостоле паяете? Меня вроде как обычный припой с паяльником устраивает, или с пастой удобнее? Феном ЗНАЧИТЕЛЬНЕЙ удобнее и красивее. В домашних условиях достаточно просто фена. Стол это уже роскошь. Тем более, что вполне качественный фен стоит не дорого. https://ru.aliexpress.com/wholesale?SearchText=youyu…RS_20170424035734 Температуру держит с точностью до градуса. Автоматическое отключение с задержкой при установке фена на держатель. Если китайцы не забыли магнит вставить туда. Там на герконе сделано. Мне пришлось от старого винчестера туда поставить. Сам недавно стал паять феном - нравится. Только поначалу думал чем тоньше сопло - тем лучше. Всё наоборот, нужно сопло брать пожирнее, чтоб при пайке прогревались соседние дорожки.

4266. ppy, 24.04.2017 17:38

цитата: REN: ppy Фен сдувает радиодетали и саму пасту. Я пользуюсь паяльным феном а не Керхел. Нашёл оптимальный вариант скорости-температуры. Даже SMD 0603 типаразмера не сдувает. Некоторые сложности были с пайкой круглых melf резисторов. Катаются бестии... цитата: Если брать малую струю тупо не прогревает на полигонах, либо греть надо долго, либо повышенную температуру ставить, тогда детали перегреваются и плата сама, плюс соседние детали от струи сдвигаются. По моему невозможно платы с достаточно плотным монтажом паять феном, либо по одной детальке, но тогда паяльником быстрее.. Запаиваю не всю плату целиком а по частям. Вполне приноровился. Если учесть что эта плата была вообще мой самый первый опыт пайки феном, вроде ничего так получилось. К сообщению приложены файлы: 1.jpg, 2816x2112, 570Кb

4268. ppy, 24.04.2017 18:20

Сначала на пассивный SMD 300-330 смело можно. Потом 270-275 на микросхемы(пока ещё не одной не перегрел).

4273. ppy, 26.04.2017 21:49

komradalik: Вам доводилось слышать Devialet? Чрезвычайно интересный девайс. Видимо Вы тоже к этому пришли. Они тоже долго бились с проблемой совмещения А класса на ВЧ с D классом на НЧ. http://www.hiendgear.com/uploads/posts/2014-01/13890…mier-overview.jpg http://www.hiendgear.com/115-devialet-170.html

4280. ppy, 27.04.2017 22:58

цитата: dap-volg: Киньте в меня, пожалуйста, ссылкой, что нужно делать с китайской Аманерой. Подключил к компьютеру, установил дрова, и... что дальше? Другим концом Аманеро нужно подключить к Вашему цапу. Аманеро это это преобразователь сигнала из USB в I2S. Большинство цапов понимают на в ходе сигнал в формате I2S. На плате Аманеро есть выходной 20 пиновый разьём для вывода сигнала в I2S.

4454. ppy, 12.05.2017 10:23

730user а на рсм1792-94 - вначале вау, потом хочется сделать тише, потом желание выключить. Devialet сделан на PCM1792 https://en.devialet.com/assets/Systems/complete-specs-EN.pdf И почему то мне его совсем не хотелось выключать. Это к тому, что тракт нужно оценивать целиком транспорт-цап-усилитель-акустика. А мы тут блох ловим на китайских платах. А основные проблемы как правило дальше за цапом.

4456. ppy, 12.05.2017 11:26

730user понятно что в дорогой реализации можно где-то умягчить дискретным выхлопом, лампой и тд. В том сетапе "умягчили" акустикой за 200.000$ https://www.digitaltrends.com/home-theater/200000-al…e-worlds-ugliest/
