У меня материнская плата GA-G31M-S2L. Инструкция здесь.
На этой материнской плате есть SPDIF коннектор, но он не вынесен на заднюю панель, а находится на самой материнской плате.

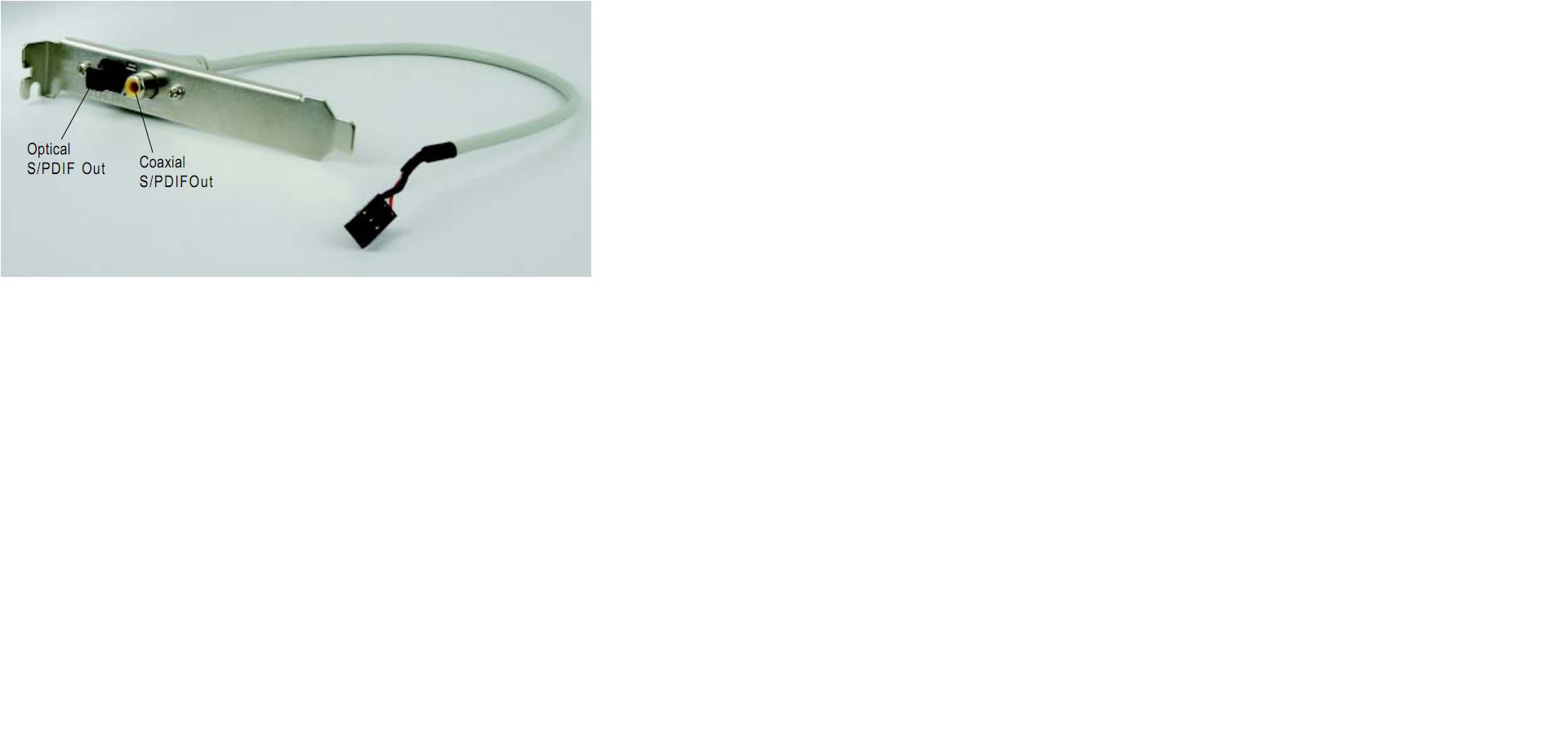

На странице 74 инструкции, упоминается S/PDIF out cable (есть фотография, см. во вложении к посту), которые представляет собой планку для задней панели с проводом для подключения к внутреннему SPDIF коннектору.

Вопрос: как правильно называется такая выноска по русски и можно ли её купить в магазинах? Я спрашивал в нескольких магазинах, говорили, что понимают о чем идёт речь, но в наличии нет.

Исправлено: Igonik84, 24.07.2011 17:23

Igonik84
Самому сделать. RCA -> кабель -> spdif на мат. плате.

Оригинал продают для некоторых моделей мат. плат, особливо Asus. Называется планка для вывода SPDIF OUT(SPDIF out bracket).
http://shop.ebay.com/i.html?_nkw=SPDIF+bracket

Мне хотелось бы по оптическому кабелю передавать, а не по коаксиальному. Я не уверен, что сам смогу сделать.

Как выход можно купить звуковую карту с оптическим SPDIF выходом.

Подскажите пожалуйста стоит ли тратить деньги на покупку хорошей звуковой карты (2000 - 6000 руб.) или можно купить самую дешевую (1000 руб),
если я собираюсь только слушать музыку с максимальным качеством (записывать и создавать музыку я не собираюсь). У меня колонки Edifier S530D.

Igonik84
На планке есть и оптика.

Да вот вся проблема эту планку купить, нет нигде,
продается только в комплекте с материнскими платами.

может кто знает где такую планку можно купить?

Купил выноску на рынке Юнона в Санкт-Петербурге.

Оптика сразу не заработала, нужно было на колонках выставить источник сигнала - цифровой.

Не нашел подходящую тему (почему-то все озабочены выходом spdif, а не входом), интересует вот что, на матери кроме внешних выходов spdif имеются внутренние гнезда входа и выхода, выход подключен к видеокарте, у входа 3 пина: земля, питание и вход, нашел приемный оптический разьем, впаял вместо выходного в планку выхода коаксиала и оптики, сигнала нет. Не все так просто?
Интересно было бы глянуть штатную планку входа (но ее нет и не найти), неужели там размещена какая-то активная схема на микросхеме?

Подумал и сделал немного проще, вывел из ресивера коаксиальный выход, работает.

Исправлено: alex3601, 05.09.2011 17:15

Теперь другая проблема, при загрузке винды spdif оказывается всегда включенным, хотя звук этого источника отключаю в микшере.

Найти подобную штуку сейчас - задача не простая.
Может кто-нибудь посоветовать, где такую купить в Москве?
Спасибо.

MaxSE, можно посмотреть на интернет-барахолках. В Украине на aukro.ua таких полно - сам недавно покупал там.

Я заказал на ebay, все еще жду, надеюсь не кинули...

sSickle
Мониторю по Москве, но пока нет.
alex3601
Уже сам собираюсь там заказывать. А давно заказали? Сообщите пожалуйста потом о результате.

Ого на ебей цены... Я купил с доставкой за 20 грн (2.5$). Дешевле будет из Украины с пересылкой заказать.

Господа, а можно с мамкой ASUS (P5Q) использовать планку от GIGABAYTE
Распиновка штырьков на мамке:
1- +5V
2-
3-SPDIFOUT
4-GND
Это единый стандарт или вольтаж может варьироваться?

Вольтаж +5V для всех одинаковый. Я такую планку использую с мамкой MSI.

Dim7Vyatich, я пробовал, оптика не светится. RCA еще не проверял - ресивер дома, а комп на работе.

urhen Спасибо, действительно подошла, пришлось только колодку поменять.
Распиновка по цветам
1- +5V красный
2-
3-SPDIFOUT белый
4-GND черный
sSickle и всё таки она светится

Убил пол дня, но нашел!
Обошел весь Митинский рынок - ничего нет.
Обошел весь Савеловский - и в последних модулях нашел сразу несколько. Это в конце длиннющей галереи, где торгуют в основном всякими мобильными штуками - там есть и торгующие всяким БУ компьютерным железом.
Кто ищет, тот найдет.

Dim7Vyatich, поздравляю, у меня, видимо, проблема либо с выходом, либо с планкой.

Сегодня получил планку, заказал 15 февраля. Прислали открытым письмом, закрывается на ниточку, на конверте 3 марки и мой адрес, отправителя нет, на конверт явно было что-то еще наклеено, содрано. Коаксильный вход работает, оптический нет, разобрал, фотоприемник действительно приемник (обозначение DLR, у передатчика DLT), активной части никакой нет, резисторы и конденсаторы (до этого уже пытался собрать с оптическим приемным разьемом, то есть схема почти такая же, в итоге тишина, думал может какой-то преобразователь требуется для работы). Остается предположить что косяк в матери.

Оптика будет работать, если на матери 3-пиновый разъём. Бывают матери только с 2-пиновым, т.е. без питания для оптики.

Подключил вход к оптическому выходу материнки, данные видит, значит планка рабочая.

Исправлено: alex3601, 13.03.2012 20:24

sSickle
А на каком сайте заказывал? Тоже хочу такую приобрести, но в этой дыре, где я живу, найти не реально, учитывая то, что в Москве не везде найдешь. Народ подскажите, где такую можно приобрести за разумные деньги?

die3el попробуй дать объявление на городском форуме в разделе "барахолка" с фото, наверняка найдутся люди продающие б/у компьютеры и комплектующие просматривающие подобные объявления, я таким образом купил за 300 руб. Если не получится, то во втором посте темы ссылка:
Lotsman
http://shop.ebay.com/i.html?_nkw=SPDIF+bracket

Добрый день!, что не так делаю? подключил планку по spdif к материнки, но звука по коаксиалу нет. (оптика светится)

Aleks.603 вывод звука?

urhenКак раз такая ситуация. Что посоветуете ?

неужели придется паять?
хочу коаксиальный выход.

Надо думать перед покупкой матери, что именно нужно, я специально искал с цифровым входом или возможностью подключения планки, к сожалению имеются и оптико-коаксильные выхода и разьем на плате, только место занимают, зачем нужны
Пора апгрейдиться, но не могу найти ничего подобного с таким же набором разьемов, сейчас забивают место всякой хренью, вроде видеовыходов встроенного видео

Подскажите, можно ли подключить видеокарту по SPDIF-in к наружнему выходу материнки SPDIF-коаксикал ? Т.е. обратная ситуация, есть наружний выход SPDIF, и оптика и коаксикал, а внутреннего на материнке нету.

спаял без кондёра и сопротивления, работает, звук пока не понял, чем чревато без конденсатора и резистора, зачем там вообще они?

Конденсатор нужен для устранения постоянной составляющей на коаксиальном выходе. Если на входе ЦАПа уже имеется разделительный конденсатор, то ничего страшного не произойдет, а вот если на входе ЦАПа находится трансформатор, то будет практически КЗ по постоянному току, что ни для выхода, ни для трансформатора ничего хорошего не сулит.
Непонятно, почему речь идет об одном сопротивлении. Ведь в схеме используется пара резисторов, которые включены по схеме делителя напряжения, чтобы снизить TTL-уровень на выходе материнки до стандартного. Отсутствие делителя будет приводить к перегрузке входа ЦАПа. Так что желательно установить эти компоненты.

Просто вам повезло. Могло не работать, могло сжечь оборудование.

ресивер Pioneer AX5 подключил... что по схемам смотреть? есть развязка или нет? на плате тоже могло быть или как? как проверить то? выход мерил при включенном выходе напряжение почти нулевое...

Добавление от 09.06.2014 18:52:

мож кто знает этот ресивер?

Добавление от 09.06.2014 18:55:

и стоит ли покупать для спидифа отдельную карту, так как стоит realtec 887 как тут пишут очень простой, а я ещё помню шумиху по поводу передискретизации... на audigy 2...

Сервис-мануала на данный ресивер нет. Но скорее всего там на входе конденсатор установлен, иначе была бы беда. Постоянное напряжение на выходе должно быть нулевым (не почти), резисторы тоже крайне желательны.
Лучше бы было для SPDIF из недорогого поставить модернизированную (добавление SPDIF-выхода) карточку VIA Tremor, перешитую в Delta 192. Прогресс в качестве будет очень заметен. И все за смехотворную сумму - около 250 руб.

Я купил коробочку spdif - аналог, пропал фон от компа на максимальной громкости, шипения чуть поменьше, а остальную разницу просто не услышать. Кто-то покупает внутренние pci звуковые карты, спрашивается зачем

Исправлено: alex3601, 11.06.2014 22:32

неужели спидиф сейчас не честный до сих пор? уже его порой не ставят в матери hdmi сменяет эстафету, а честного спидифа нет? что про реалтек 887 то скажете?

Добавление от 11.06.2014 19:19:

alex3601
ну это ясно понятно, речь про то что звук должен честно выходить и не проходить лишнюю обработку... имхо конечно это находится в сфере неслышимого... нет?

Добавление от 11.06.2014 19:22:

adammax
не хочу мучать своё время хоть и за 250 рублей... хочу воткнуть и забыть зная что всё правильно поступает в рес...
А сервис мануал есть, но там я минут 30 искал и не нашёл... мутно там в куче...
