Morpheus123
Какие транзисторы вы использовали для этих плат?
Какие указаны в схемах разработчиков..

На схеме, приведенной выше используются bc557, bc547 в корпусах TO-92. Насколько я вижу, платы не расчитаны на установку транзисторов в TO-92. Я собирал стабы по схеме Назара на макетках. Транзисторы в ней влияют на результат, поэтому я и спросил.

ААаа, я использовал схему из темы стабилизатор Назара http://www.audio-perfection.com/forum/showthread.php?tid=292
А для двуполярника с соседней темы про FirDAC.

Всем привет. Имеется полная плата цара ustarsна ак4495, к ней подключен усилок для наушников на 4 ОУ. Подключен параллельно на две обмотки одного из трансформвторов. С общей землей по питанию. Замучил гул 100Герц на большой громкости и шуршание в правом канале. Если отсоеденить от ушника сигнал, то абсолютная тишина. Пробовал отключать сигнальную землю, оставив только по питанию, не помогло. Все кабели экранированны. Хочу попробовать подключить усилитель не от транса, а напрямую от выпрямителя цапа. Можно так делать?

Исправлено: mr.ttrx, 17.12.2018 21:59

А Для ЦАПа какие блоки питания использованы? Было бы неплохо дать развернутую картину по используемым блокам питания и трансформаторам и хотя бы упрощенные схемы подключения транс-БП-устройство. Можно и фото всего хозяйства приложить. У меня подобное было когда я на тестовом стенде собирал усилок и цап, пока не засунул это все в корпуса, гул не пропадал. Проблема решилась после того как заземлил на корпус переменный резистор регулятора громкости.

Два транса талема. Один на аналоговое питание, один на цифру. Ушник подключен параллельно с цапом прямо к обмоткам транса. У цапа и ушника свои отдельные выпрямители и фильтры.
Гул явно наводится на вход. Если отключить вход с ушникв, полная тишина. Так же в правом канале шуршание точно от цапа, потому что оно и в колонках, подключенных через усилитель оттвыхода цапа, и во встроенном ушнике.

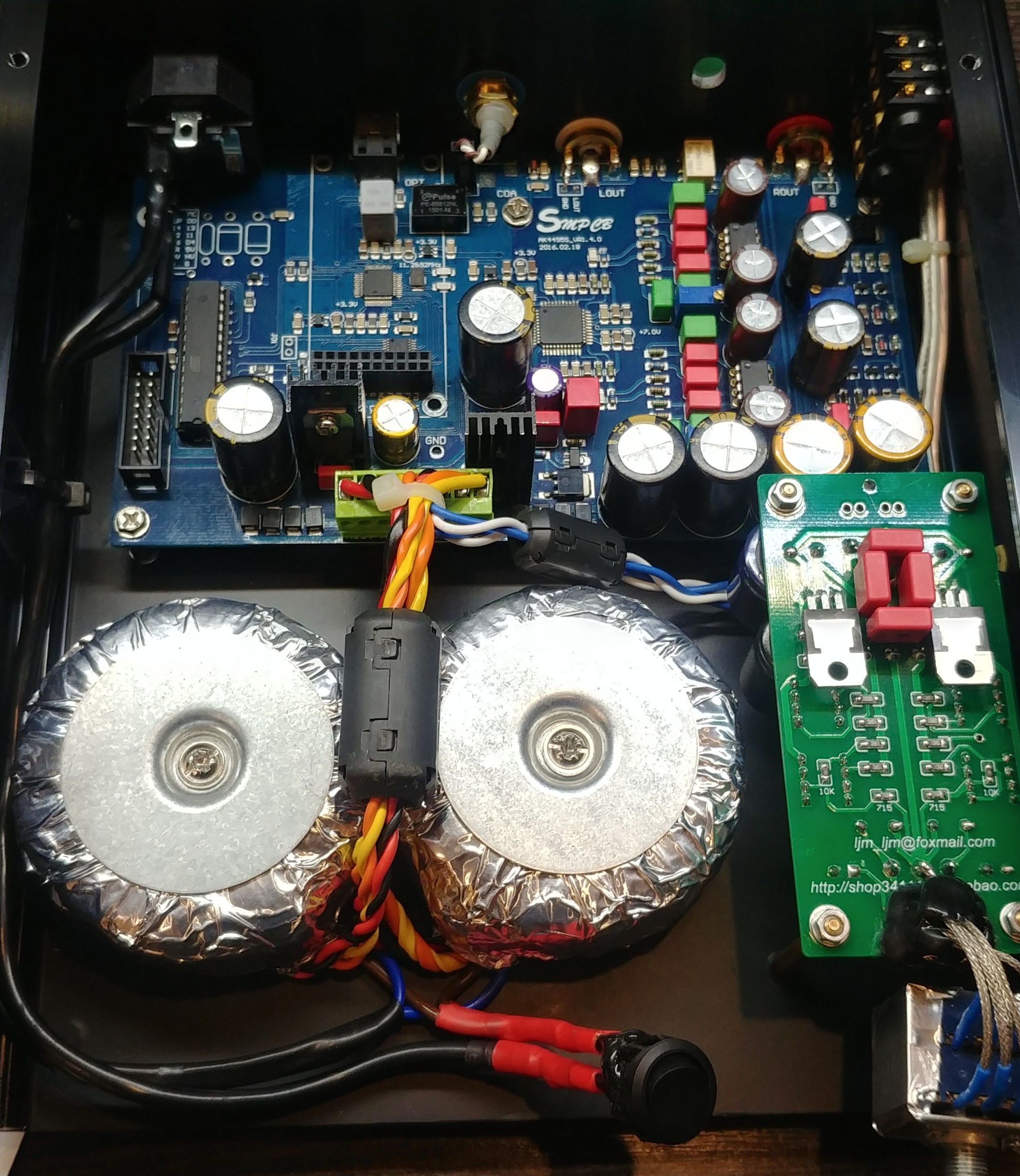

На фото снизу справа - это регулятор громкости? Если да, то тянуть к нему через весь корпус кабель с выхода цап совсем нехорошо. Попробуйте кинуть землю на ваш корпус с регулятора громкости, корпус при этом не должен быть заземлен через розетку.

Добавление от 19.12.2018 15:56:

А вообще компоновка модулей очень тесная. Такое близкое соседство транса с платой ушника и цапа тоже не на пользу звуку. Наводка на сигнальные цепи обеспечена.
И кстати, а что это у вас за фольговое обертывание транса? Там случаем не получился короткозамкнутый виток?

Там не виток, а замнкутая на корпус чашка получается. Но что с ней, что без нее разницы нет. Провода от выхода цапа до ушника и потенциометра экранированы на землю. И все заземлено на корпус. В розетке нет земли, туда ничего не идет. Как только не изголялся, гул не пропадает. Даже если открутить поату ушника, и оттянуть его за пределы корпуса, ничего не меняется. Раньше эта плата была над цапом и на коротких сигнальных проводах, гула не было, но понадобилось, чтобы регулировка громкости была спереди.
Тогда попробую сделать их покороче и пролодить подругому.
А вообще можно два выпрямителя параллельно от одного транса, или все таки лучше ушник от выпрямителя цапа напрямую подключить?

mr.ttrx
в цапоусях фабричных как правило один транс...
но компоновка действительно тесная и провода к регулятору длинные и возле бп цап проходят...

730user
в цапоусях фабричных как правило один транс...

В черДАКе (18 кг) - 3 силовых емнип.
В аудионотах 3 силовых (50Гц), 2 сигнальных (20-20000 Гц, что трудно достичь без искажений)
У люмина А1 (8 кг) - 2 сигнальных и внешний БП-подставка (2 кг) с двумя сетевыми тороидами. Ещё должны быть ethernet и coax. SPDIF трансики, но это мелочь.

http://webcache.googleusercontent.com/search?q=cache…com/lumin-a1.html (Россию банят, не дают читать без иностр. шлюзов)

Добавление от 19.12.2018 17:35:

mr.ttrx
или все таки лучше ушник от выпрямителя цапа напрямую подключить?

про ушной усилитель берингер кто-то на rmmedia.ru говорил, что пришлось дорожки криво спроектированной платы порезать в неск. местах, чтоб сделать там правильное звездообразное заземление без фона.
И это были участники long или digilab2, т.е. опытные московские конструктора.

Добавление от 19.12.2018 17:42:

Как избавиться от фона усилителя :( ?, #13 - долгое и высокое шаманство

Думал о том, чтобы все земли в одну точку свести, например на конденсаторах в фильтре цапа...

HDD_disassembler
Ну у меня на данный момент в чистом цап 4 транса... В цапоусе кухонном три на цап и отдельный БП (импульсник внешний) на усил (кл. Д). Фона нет...
Но речь про компактный корпус.... И цапоусь это компромисс.
То что вы описывали это ж чистые цап уровня хай-енд...
Но я подкидывал клон лемана ради интереса в корпус цапа, питал от одних и тех же трансов. Но разные БП и просторно... Фона не было. Уже разобрал...

Клон лемана у меня никогда не фонил, даже без корпуса и заземления, рядом с трансами. Но я решил от него отказаться в пользу встроенного в корпус, поскольку звук у него не намного лучше, чем у усилка на 4 оу.

Ни в коем случае, только земляных петель наплодите.
Я в свое время курил эту тему, там не все так просто.
Если без заумностей, то все земли надо соединять в одной точке корпуса.

Ниже мои рекомендации:
1) Если в корпусе находится и источник сигнала (цап) и приемник (ушник), то оптимально эту точку делать на регуляторе громкости и располагать его на как можно меньшем расстоянии от источника и приемника. В вашем случае рекомендую разместить плату ушника над цапом для уменьшения длины кабеля и обеспечить хороший электрический контакт корпуса регулятора громкости с корпусом устройства (при условии что передняя панель из металла, на сколько я вижу она алюминиевая)).

2) Еще я обратил внимание что у вас ушник подключен параллельно выходным разьемам цапа - это нехорошо как для устройства, которое вы к этим разьемам подключаете, так и для самого ушника. Без коммутации (например на реле) тут не обойтись.

3) Фольгу с трансформаторов убирайте - это как мертвому припарка, никакой защиты не дает, а вот короткозакнутый виток создать может если у вас крепеж трансформатора не изолирован от корпуса.

4) Не смог разглядеть на фото, это у вас 2 запаралеленных разъема мини-джек с ушника выведены на переднюю панель или там один из них вход, а второй выход? Если последнее, то смотри пункт 2.

1. У меня раньше так и было, и гул отсутствовал, но очень неудобно регулировать громкость сзади устройства, поэтому перенес.
2. Мне необходимо, чтобы и выход на предусилитель и ушник работали одновременно, поскольку устройством пользуюсь не только я, а еще жена с ребенком, и им проще просто выключить усилитель мощности, чтобы перейти на наушники.
3. Ок, сниму.
4. 2 джека на заднюю панель. Один напрямую от усилка, для моих 300Омных наушников, второй через резисторы 330Ом для низкоомных наушников жены, иначе при комфортной для меня громкости у нее очень громко)

Исправлено: mr.ttrx, 20.12.2018 17:24

mr.ttrx
Леманн зависит от качества комплектухи. У меня был полностью кастомный - БП не родной, получше и вся комплектуха на 90%, заменена на лучшую...

Но в итоге опять оказалось что наушники ну не мое... Третий заход пробую и одно и то же. Лежат года два а потом дарю... Отдал малому в игрухи рубиться... Остаются только при портативе...

У меня он тоже на хороших элементах был. Все резисторы такман, фильтры в питании мундорф м-литик, в питании стояли стабы LT317/337. В питании транзисторов силмики, разделительные на входе полипропилен мундоры. Оу переведен в а класс, и всеравно звук у него был так себе.

mr.ttrx
У меня был 317/337+ серво оУ. Alps27 и тд. Но не суть. Я не спорю.
Основная мысль такая. Например у нового моего цап самое лучшее это классный объем и сцена. При некоторых минусах, но плюс перекрывает... А в наушниках я этого ТАК , не почувствую. При их многих других плюсах.
Но это личные заморочки .

Пришла плата аманеро. Там все просто, подключил и драйвера? Или еще танцы с бубном нужны?
Она питается от usb что ли? Или от платы цапа?
Все контакты припаивать, или нет? Перемычка для чего?

Исправлено: mr.ttrx, 22.12.2018 16:07

Подключил, вроде работает. Звук стал другой по сравнению с smsl x-usb. Как будто вч больше стало. Теперь появились щелчки при переключении. Так же почему то частота дискретизации перестала совпадать. Фубар посылает 92КГц, на цапе 88.2. На плеере 192 КГц, на цапе 384...

Исправлено: mr.ttrx, 23.12.2018 17:50

mr.ttrx
Так же почему то частота дискретизации перестала совпадать.

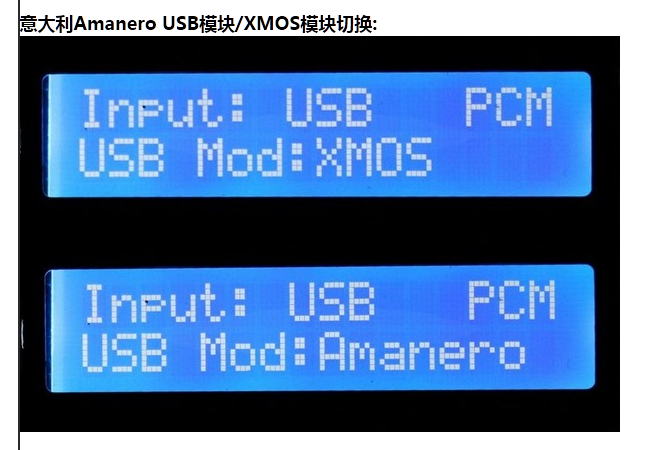

Громкость на 0 и нажимая на ручку переключите с xmos на аманеро.

Не понял) какую ручку? Откуда у меня xmos? Где переключить?)

Исправлено: mr.ttrx, 24.12.2018 16:51

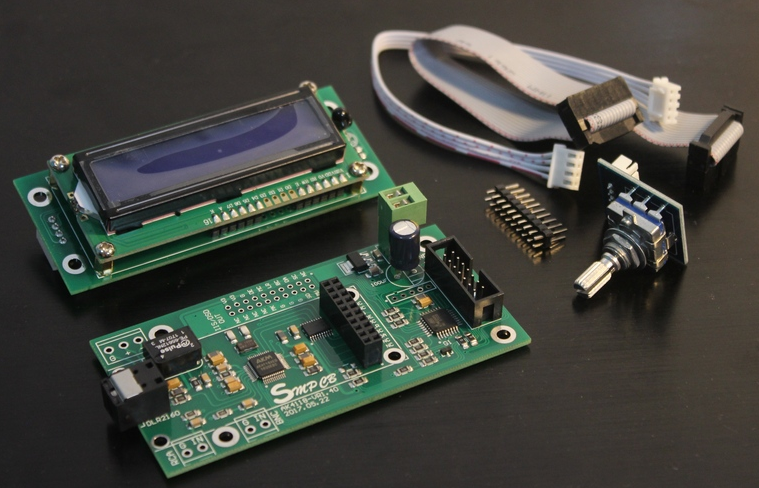

У вас аманеро подключается к платке декодера на ак4418 и индикатор туда же?
Я предположил что на плате индикатора есть разъем для подключения энкодера... им и выбирается режим работы usb входа

Исправлено: sannik, 24.12.2018 17:24

Не, у меня другая плата.
Старая полная плата на АК4495. Там встроенного юсб нет вообще, только с платой аманеро.

но все очень то похоже, просто у вас все на одной плате с цапом...
и к стати от стабилизатора 7805, который на питание 4418, можно запитать и аманерку, но надо отпаять дроссель идущий от usb...
А чем у вас вход переключается?

Исправлено: sannik, 24.12.2018 17:38

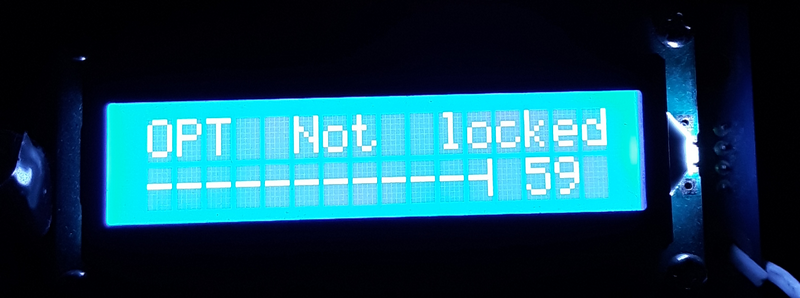

У меня три кнопки и экран, энкодера нет.
Наверху страницы есть фото платы.
Питание от платы же лучше, чем от юсб?

mr.ttrx
Питание от платы же лучше, чем от юсб?
должно быть получше

А громкость регулируется этими кнопками?

Да. 2 кнопки громкость, одна вход и выбор режима нч.
Но я не пользуюсь громкостью на цапе, я на преде ее кручу.

Так воспользуйтесь разок, что бы переключить режим работы usb входа

ps но бывает что слетает настройка на аманеру...

Спасибо огромное!))) сообразил) переключил на аманеро)
Сначала не понимал, о чем говорите, не знал, что там есть такая настройка)

Добавление от 24.12.2018 20:25:

Всю тему нет времени читать, есть какие либо однозначно рекомендуемые ОУ дя выхлопа этих цапов?
С самого начала слушал на lme49710. Обалденная детальность, но верха даже черезчур яркие, долго слушать тяжело. Так же в моей системе ощущается нехватка НЧ. Поставил сейчас комплектные 5534, нч сразу пришли в норму, но верха какие то бледные и середина не очень. Детальность тоже сильно уступает.
Может есть проверенные варианты ОУ, а то подбирать и переслушивать ни времени нет, ни сил...

mr.ttrx
OPA1611 весьма не плохи.
