Подскажите, пож, где взять видео/изображения для теста экрана на цветовой охват? То есть, думаю тестировать, взяв изображение с цветами за рамками sRGB, в диапазоне AdobeRGB и NTSC. Вроде, на подобие, как https://hsto.org/getpro/habr/post_images/19a/2d3/279…a26095c178faa.png отсюда https://habr.com/ru/post/305842/ или еще что?
Хоть как-то проверить бы контраст и цвета...

Здравствуйте! Скажите пожалуйста, а можно заменить матрицу Chimei Innolux N173HGE-L21 на LG LP173WF3-SLB3 и какой именно нужен разъем?

Подскажите, пожалуйста, возможна ли установка матрицы BOE NV156FHM-N61 (в крайнем случае BOE NV156FHM-N43) на ноутбук HP Probook 450 G5 ?
Насколько я понял из обзоров, на него ставится матрица Full HD AUO41ED.

Насколько затруднителен процесс замены (ломучесть защёлок, клей и т.п.)?

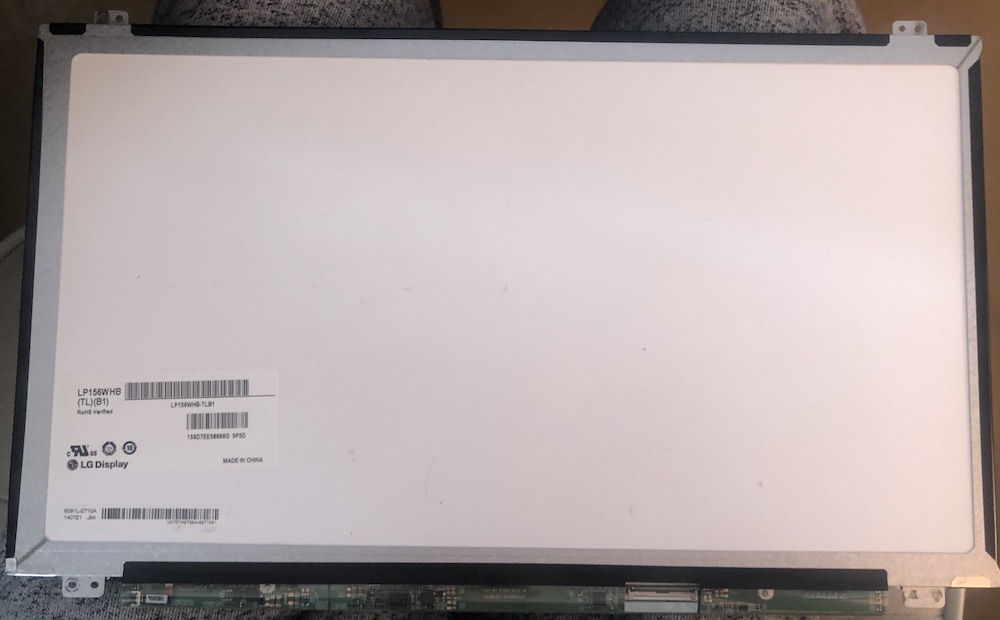

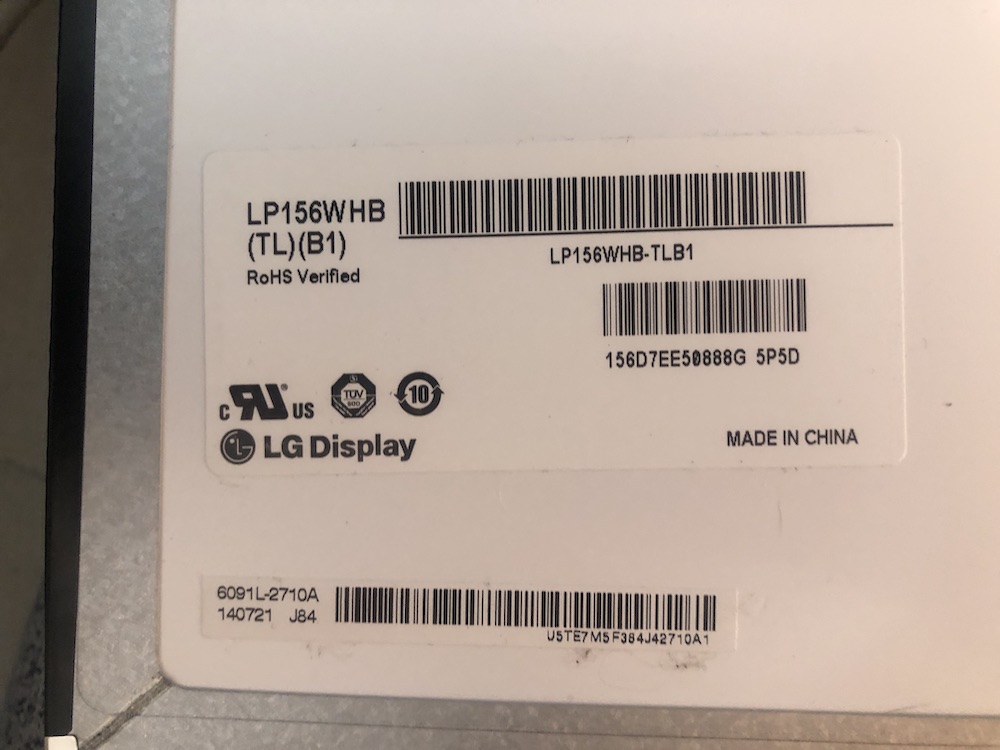

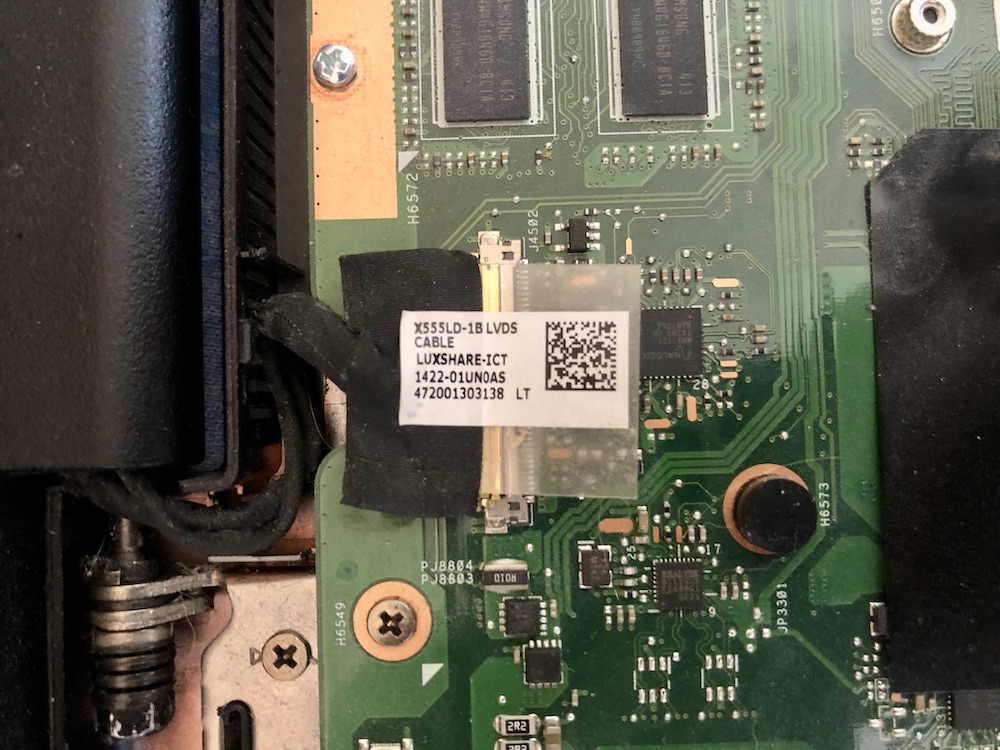

Здравствуйте, есть зверёк Asus x555ln. У него стоит матрица LP156WHB (TL) (B1), ну вроде как. Если загуглить название матрицы, то выясняется, что она 30pin, но если посчитать пины, то выйдет 40, так что в правильности маркировки я не уверен. Очень хочется выставить в это чудо fullHD ips, но я хз какой. Уважаемые, спасайте, что сюда встанет? Так же вопрос к шлейфу, он fullHD потянет?

Блин, около трёх лет ридонли, первый пост. Принимайте пополнение

Подскажите хорошую матрицу 11.6" (29.46cm) HD (Thickness: 3.6mm) IPS или *VA с хорошими углами обзора, без ШИМ. 1366x768 или более высокого разрешения. Матовую.
Хочу заменить на нетбуке DEXP Athena T108 (Clevo w510lu)
У родной углы обзора вообще никакие.
Есть сенсорные?

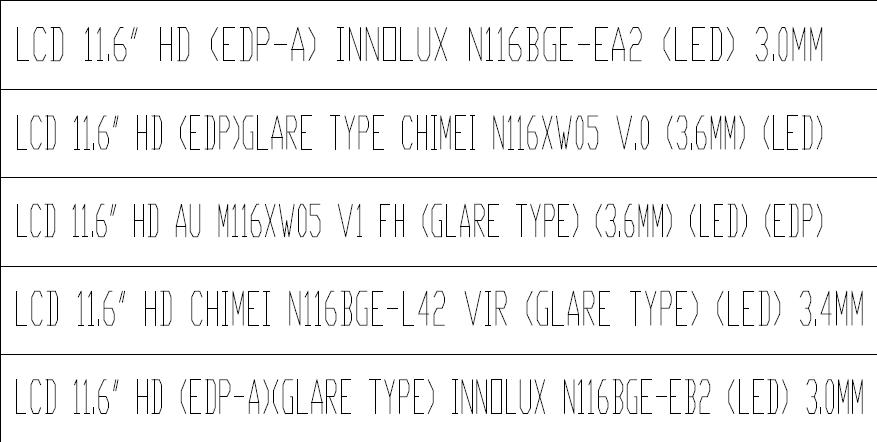

Производитель как совместимые вот эти указывает. На фото.

Исправлено: Rusl13, 21.02.2020 23:22

Большое вам спасибо. матрица пришла . завелась с первого раза .

Привет всем, особенно знатокам. Есть необходимость заменить матрицу на ноутбуке Acer Aspire E1-532G. Матрица B156XW04 V7. Думаю поставить:
NV156FHM-N43 /BOE — 262k/300/800/72%/85/2015/
NV156FHM-N46 /BOE — 16.2m/265/800/49%/85/2016/
NV156FHM-N42 /BOE — 262k/250/800/46%/85/2016/

Но есть вопросы:
1) Подойдут ли они? У меня eDP (1 Lanes), а матрицы eDP (2 Lanes)
2) Может у кого есть проверенные места где можно купить?
3) Возможно есть лучшие варианты?
4) Видел одну матрицу 2018 г. Но она без ушей. где-то читал, что крепят скотчем. Что скажете о скотче, работает или...?

Пожалуйста не кидайтесь "камнями", я в этих вопросах не мастер, да и в своём скафандре/теле/ нахожусь уже седьмой десяток лет. Прошу снисхождения)))

Исходя из той инфы, которую я перерыл, из-за линий eDP работать не будет. А скотч вообще нормальная штука. Я довольно много ремонтов проводил, могу сказать что самые крепкие ноутбуки собираются на двухсторонний скотч (аккумы, матрицы, ssd, некоторые шлейфы) и эпоксидку (петли, детали корпуса, рамка вокруг матрицы)

guriev
Исходя из той инфы, которую я перерыл, из-за линий eDP работать не будет. А скотч вообще нормальная штука.
Спасибо за ответ. Я переписывался с несколькими магазинами, задавал вопрос, будет ли работать матрица eDP (2 Lanes) на моём ноуте? Все, отвечали, что да, и шлейф менять не надо.
Вот я и решил обратиться на этот форум, думаю здесь есть знатоки этих вопросов.

Я могу быть не прав, думаю в этом вопросе лучше доверять магазинам. Если есть вариант возьмите дисплей, а если не запустится — вернёте. У вас 2 недели есть)

Добрый день. Прочитал всю тему. Понял, что опоздал на несколько лет. И IPS панель мне на 15,6 не светит. Пробовал писать десятку продавцов с ebay, ту ли именно панель они мне вышлют? На что всегда один и тот же ответ, что вышлят совместимую. Каждому отписал, что в их торговле просматриваются действие подпадающие под определение мошенничество. На этом и прекратил бесполезное занятие. Теперь вот думаю, у меня есть старенький Lenovo g780 с ужасной матрицей LP173WD1 TL A3. На местном сайте типа avito ebay- kleinanzeigen.de можно за недорого купить FullHD. Например N173HGE-L21 Rev C1. Или N173HGE-L11 Rev.C1 Кто что скажет. Имеет ли смысл? Будет ли картинка лучше?

guriev
Исходя из той инфы, которую я перерыл, из-за линий eDP работать не будет.
Это при условии, что в ноуте шлейф eDP (1 Lane), а откуда вы знаете какой там стоит?
На асерах обычно 2 lanes, ну точнее я еще не видел с 1 lane

guriev
Я могу быть не прав, думаю в этом вопросе лучше доверять магазинам. Если есть вариант возьмите дисплей, а если не запустится — вернёте. У вас 2 недели есть)
Магазины далеко от меня. В других городах. Надо проверять.

Подскажите хорошую матрицу размерами 11.6" (29.46cm)
Толщиной в пределах 3,6мм
IPS или *VA с хорошими углами обзора
Без ШИМ
1920x1080
Матовую.

Хочу заменить на нетбуке DEXP Athena T108 (Clevo w510lu)
У родной углы обзора вообще никакие.
Есть сенсорные может такие?
Производитель как совместимые вот эти указывает. На фото.
Как я понял из мануала судя по рекомендованным там матрицам у меня 30pin.

Но там только 1366x768 есть в списке. А хочется поболее.

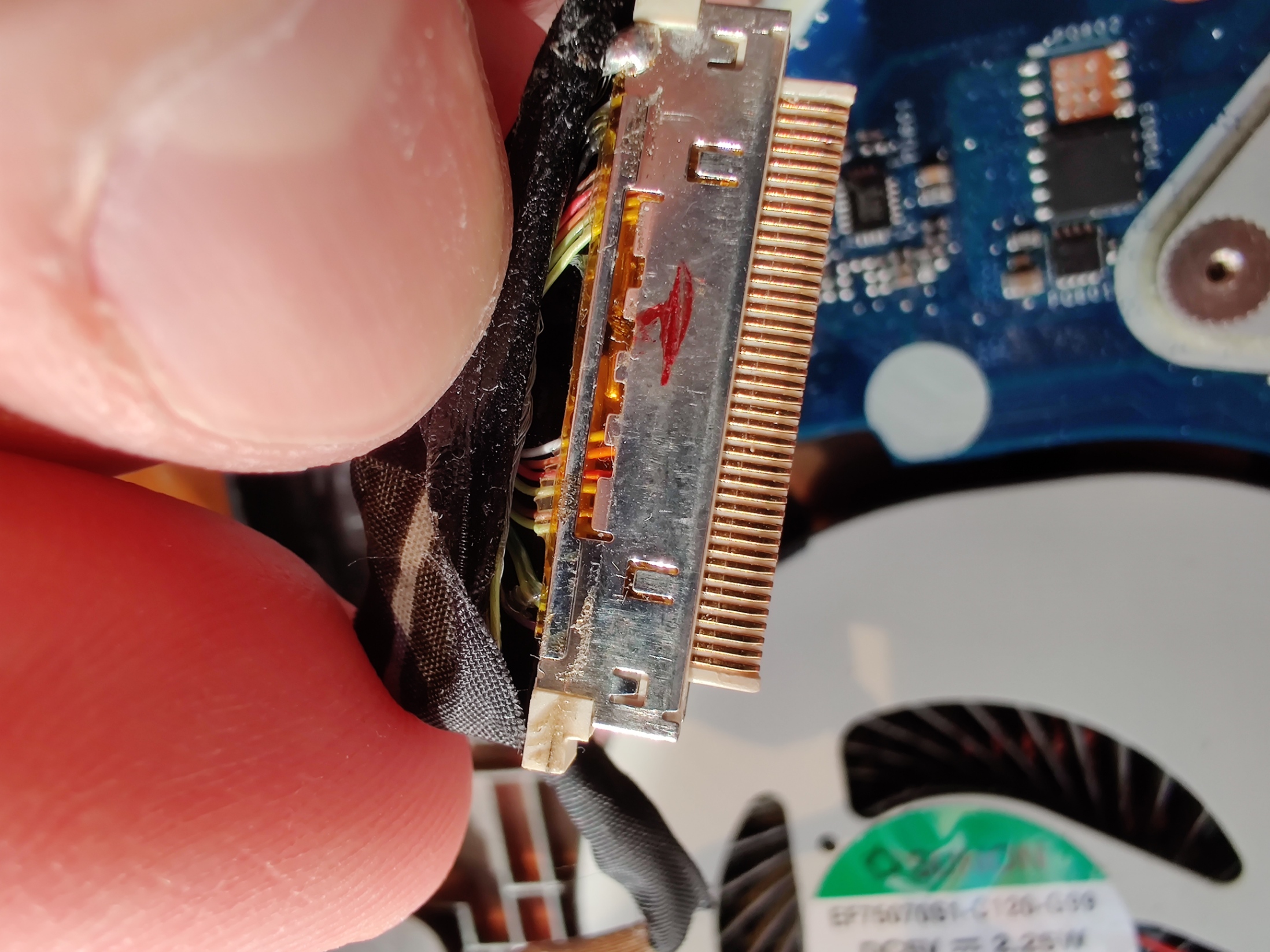

Прилагаю фото кабелей от матрицы и коннекторов на МП.

Подобрал N116HSE-EA1 матрица для ноутбука 11.6", 1920x1080 WUXGA FHD, cветодиодная (LED) , новая
Вот думаю подойдёт ли она?
Есть ли у неё ШИМ?

Ну я тут хз, просто человек, сказал а я сделал вывод)
Ты лучше меня просвети про мой x555ln. Каким образом можно понять кол-во линий lvds?

guriev
Я думаю что никаким, асус пожадничал с этой серией.
Там даже edp 1lane, одна из немного таких серий ноутов.

Что очень обидно, я тут пол ноута перебрал уже и по факту остался только экран, который полное говно на нём

Кто в теме подскажите, бывают матрицы честные 8-бит а не 6+2 frc? Потратил сегодня день списывался с продавцами топовых ноутбуков на авито (просил скриншот в аида 64 айди монитора) по факту все оказались 6-бит. Собрался менять ноут но упёрся в матрицу.

Подскажите, возможно заменить матрицу в Lenovo ThinkPad Edge E490 Intel Core i3 8145U 2100 MHz/14"/1366x768 (20N8005DRT) на хороший IPS?

bolono
А хрен поймешь. Потому что на том же панелуке 8-бит могут означать как честные 8-бит, так и 6+2 frc
Думаю стоит искать 10bit(8+2 frc) тогда не ошибетесь.
У меня такая 15шка есть 40pin edp есть.
http://www.panelook.com/B156HAN10.0_AUO_15.6_LCM_overview_40445.html

Хорошая идея, в каком ноутбуке такая стоит?
И ещё вопрос, эти 10-бит (8-бит + 2 frc) будут работать как честные 8-бит не включая систему frc?
У меня как раз идёт борьба за матрицу без FRC, и мне восьми бит хватит так-как 10-бит для меня наверно избыточны.

Привет!

HP Compaq Presario CQ61

Video NVIDIA GeForce G 103M
LVDS кабель (1 ch, 6-bit) GS12401-1011-40P - IS100-L30R-C15
Матрица модель 156AT01-H01
Diagonal Size 15.6 inch
Pixel Format 1366(RGB)×768 [WXGA]
Interface Type LVDS (1 ch, 6-bit) 30 pins Connector IS100-L30R-C15

Хочу поставить
Матрица модель B156HAN01.0
Diagonal Size 15.6 inch
Pixel Format 1920(RGB)×1080 [FHD]
Interface Type LVDS (2 ch, 6-bit) 40 pins Connector 20455-040E-12

Есть LVDS кабель (2 ch, 6-bit) GS12401-1011-40P - 20455-040E-12

По схеме видно что второй канал выведен

Правильно ли я всё понял и будет ли работать матрица которую хочу поставить?

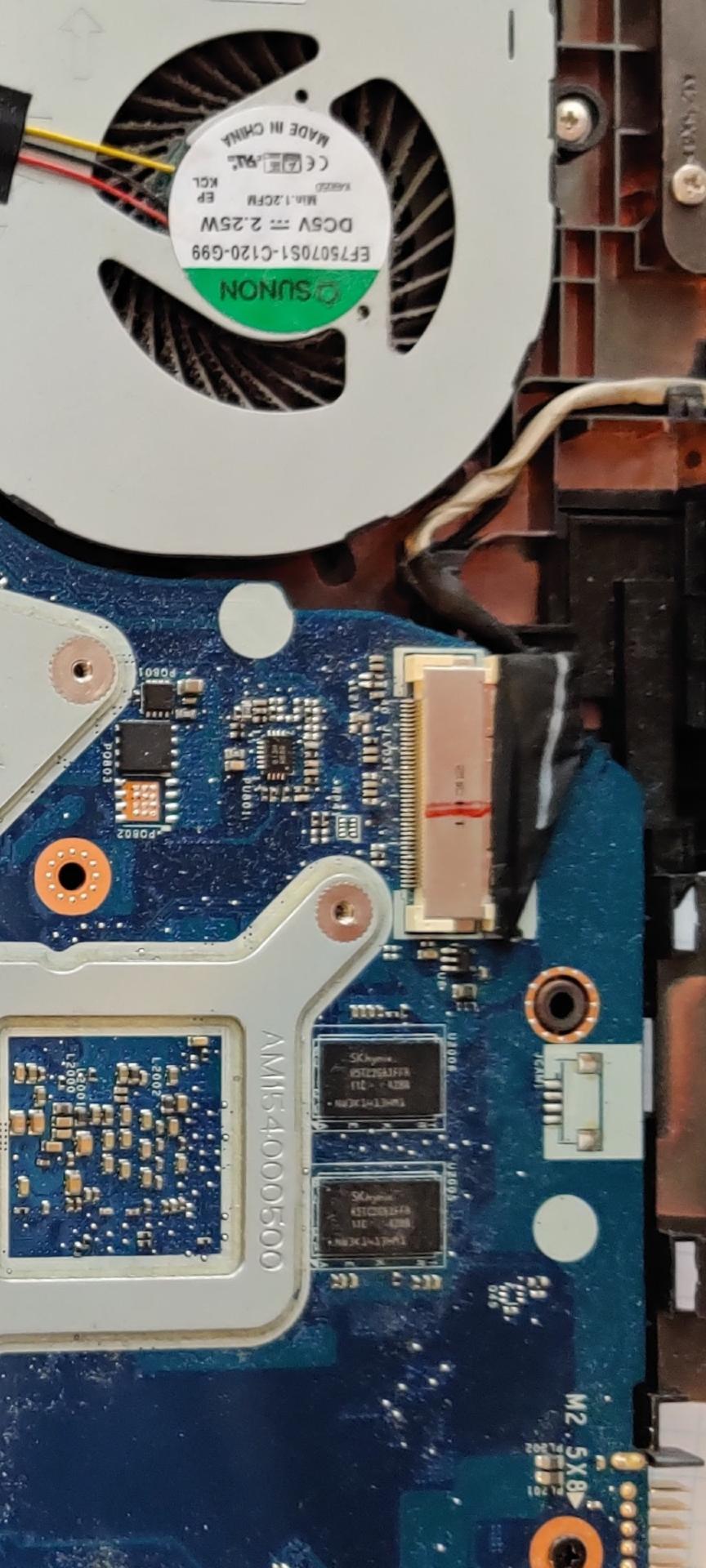

Доброго времени суток. Недавно разбирал ноутбук, менял оперативку, щас назрел вопрос о смене матрицы с Tn 1366*768 на FullHd 1920*1280. Ноутбук разбирать не хочется, есть фотка шлейфа на материнке. Может кто подсказать, двухканальный ли он или нет?

Здравствуйте! У меня ситуация, как у господина guriev'a, только ноутбук ASUS x550ze. Матрица LP156WHB-TLB1. Ищу FullHD IPS/VA, желательно матовую. Помогите с выбором, пожалуйста. Подходит ли lvds-шлейф этого ноута для FullHD?
Про LP156WHA-SLA2 знаю, но всё ж таки хочется FullHD или хотя бы матовую.

Правильно ли я понимаю, что хер мне, а не FullHD матрица?

Приветствую!

Есть матрица BOE NV15N4M (BOE081A), установлена в свежий Dell, который ее характеризует как min 300nit, FHD, 100 % sRGB, углы 80 градусов. Про ШИМ только умолчал Dell ставят они ее в Precision-ы младшие.

Ни как ее не могу найти с нормальной маркировкой BOE, пока еще есть время на возврат ноута, если там ужас ужас.

Никто не в курсе? Или может есть ссылки на расшифровку маркировок BOE?

Прошу не понять меня неправильно Зрительно пока меня эта матрица устраивает, цветопередача хорошая, яркость - более чем, т.е. пока гложет только мифический ШИМ.. хочу понять, насколько низкая частота.

Вадим Бысик

Характеристики должны быть примерно как у Dell Precision 3530, матрица вряд ли сильно изменилась. PWM 1053 Hz на любой яркости. Есть мнение, что частота допустимая, но я не стал рисковать и вернул такой ноутбук – в ситилинке в течение 7 дней приняли. Когда снимал такой экран на камеру телефона, были отчетливо видны вертикальные полосы.Ещё вбейте в поиске «Ноутбуки с хорошим экраном - таблица характеристик», найдется таблица, там также написаны характеристики матриц у precison 3520 и 3530

Исправлено: Песочный человек, 14.03.2020 01:15

На 90% и выше ШИМ нет на этой матрице (тест на карандаш), тесты Vcom проходит на любой яркости. При съемке видео на телефон что-то начинает виднеться только в районе 50% яркости и ниже.

Добавление от 14.03.2020 08:46:

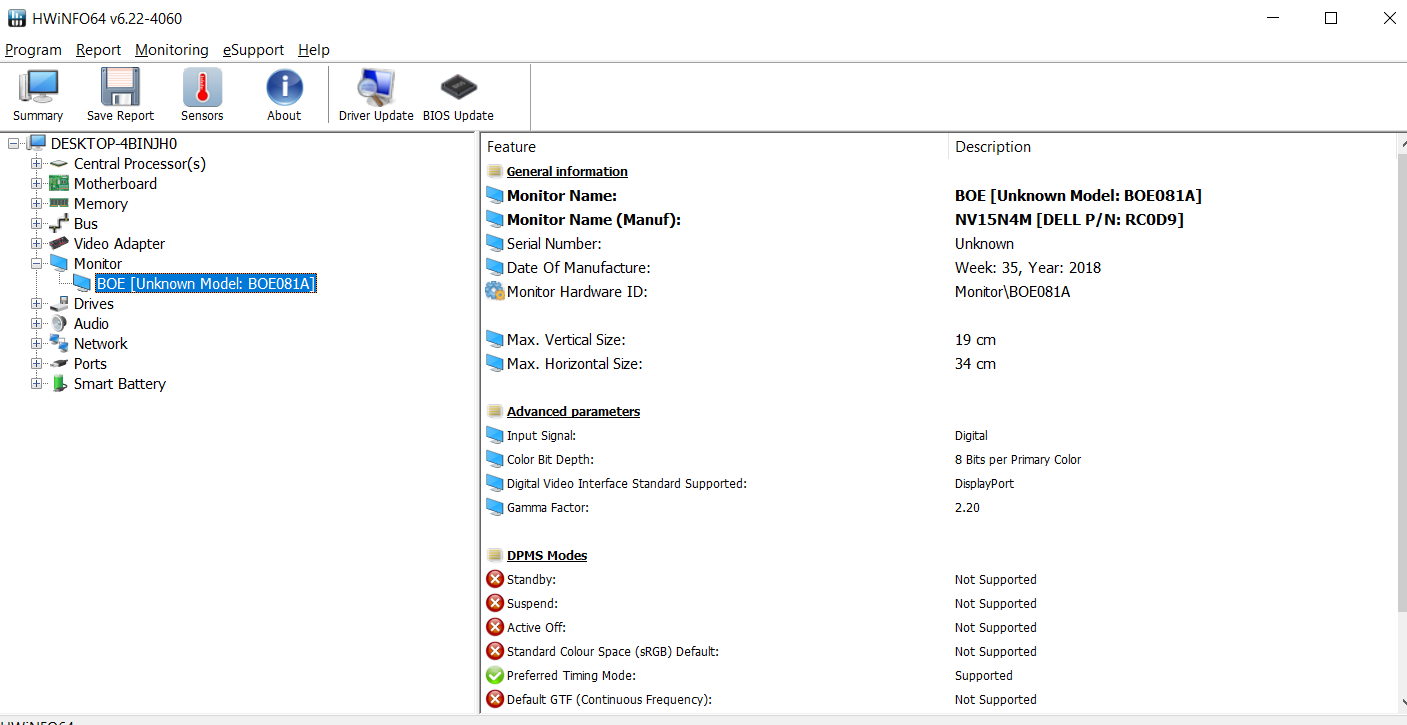

При этом соседние по индексу (N4G, N4K, N4L, и др) модели все сплошь 8-битные и 144 Hz.. Hwinfo пишет про чего то там 8 бит.

Вот. Что это за 8 бит?

Вадим Бысик
Это глубина цвета, 8-ми битная матрица показывает 16,7 млн цветов. 10-ти битная матрица — 1.07 млрд цветов.

Думаю, 10 бит в ноутбуках может быть только в более дорогих 4K или LED матрицах. Зато в precision ставят профессиональные карты nvidia quadro, которые позволяют через display port передавать 10-битный цвет на внешний монитор. Geforce так не могут.

Field Value
Monitor Properties
Monitor Name Samsung LTN173KT01000
Monitor ID SEC544B
Manufacturer SAMSUNG
Model LTN173KT01000
Monitor Type 17.3" LCD
Manufacture Date 2010
Serial Number None
Max. Visible Display Size 382 mm x 214 mm (17.2")
Picture Aspect Ratio 16:9
Maximum Resolution 1600 x 900
Pixel Density 106 ppi
Gamma 2.20
DPMS Mode Support None

Supported Video Modes
1600 x 900 Pixel Clock: 107.84 MHz

-------------------------
Desktop Properties
Device Technology Raster Display
Resolution 1600 x 900
Color Depth 32-bit
Color Planes 1
Font Resolution 96 dpi
Taskbar Button Combining Always, hide labels
Pixel Width / Height 36 / 36
Pixel Diagonal 51
Vertical Refresh Rate 60 Hz



aida 64
Как узнать какая это матрица?
ips is tn
