Aesyon:Необходимый комплект это кабель и резиновые прокладки, рамка обычно уже стоит в ноуте. Для перестраховки можно взять всё вместе, цена всё равно примерно одна и та же.

Полный комплект
https://www.ebay.com/itm/New-Dell-XPS-15-9550-Precision-5510-XDYGX-HDD-Cable-Caddy-Rubber-Rail/132249488178?hash=item1ecaaf0b32:g:bVQAAOSwkuRZev6T

Необходимый
https://www.ebay.com/itm/New-Dell-XPS-15-9550-M5510-0XDYGX-DC02C00BL00-SATA-HDD-Hard-Drive-Cable-W-Rubber/152712314989?hash=item238e5d006d:g:j98AAOSwLdNZw-X9

Диск sata 7мм



Добавление от 12.01.2018 11:47:Пфф. Ноут с завода получился немного не рассчитан на использование его в полной мощности.
- не предусмотрено охлаждение VRM'ов (voltage regulator module). Они могут нагреваться вплоть до 100С и выше. Потому применяется троттлинг.
- слабая система охлаждения. Prime95 small fft test даст значения близкие к 100С. Это один проц 4 ядра на 3.4GHz.(Хотя частоты на 4х ядрах можно еще поднять, лишь бы охлаждение справлялось). А есть еще карта 1050, но та хотя бы сама тротлится на 78С.
- непонятно настроенная Intel ® Dynamic Platform and Thermal Framework (Intel® DPTF) которая вызывает тротлинг при условии что температуры находятся в разумных пределах.

Это новый с завода ноут, но при помощи напильника косяки можно исправить и использовать всю его мощность.
Решения термального тротлинга:
- Это андервольтинг CPU + GPU nvidia
- Это термопрокладки для избежания перегрева VRM
- Это замена термопасты на топовую типа arctic mx4, grizzly kryonaut и т.п. (только не вздумайте жидкий металл, можно остаться без ноута вообще)
- Это отключение Intel® DPTF (на свой страх и риск, самый последний вариант, если предыдущего оказалось мало и температуры приличные, но не критические)

Но ноут может тротлиться не из-за температур, а из-за настроек производительности.
- В первую очередь проверяются настройки плана электропитания, настройки нвидиа (максимальная производительность). Если температуры низкие, проблема скорее всего не в тротлинге.

Aesyon:

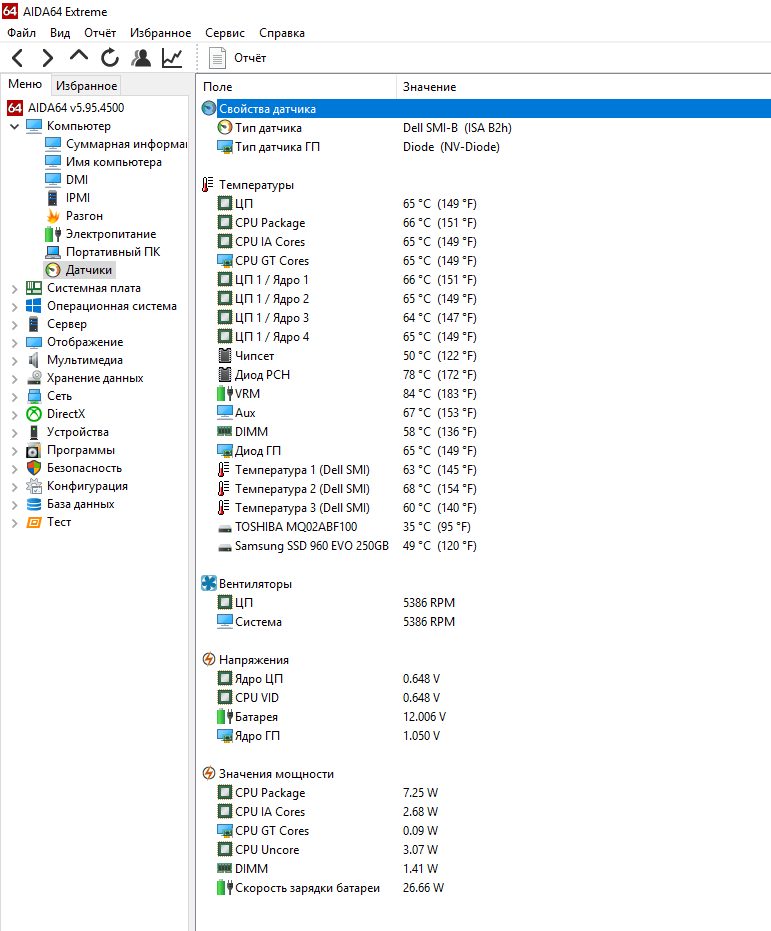

Из картинок ничего не понял. Вижу температура проца 66С Это ниачем

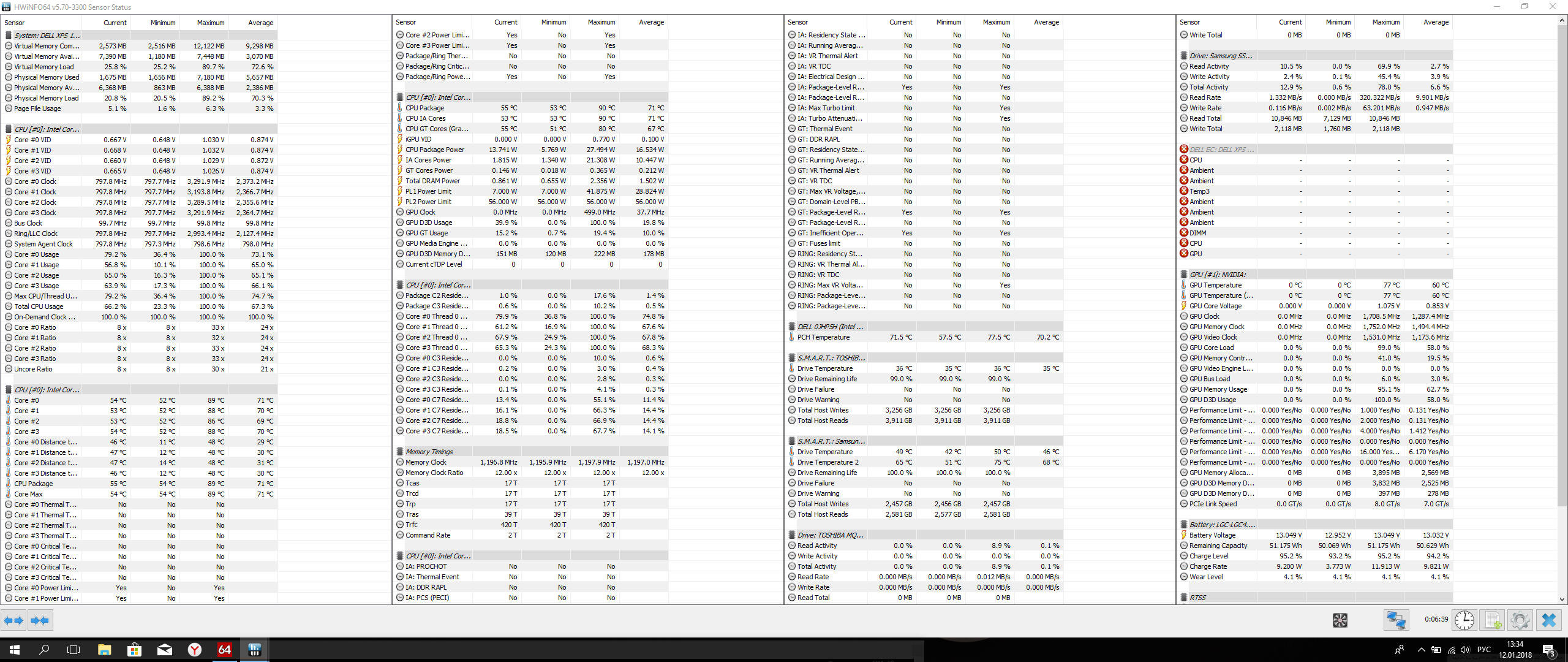

Для мониторинга лучше воспользоваться hwinfo

fogot10:
Aesyon
- непонятно настроенная Intel ® Dynamic Platform and Thermal Framework (Intel® DPTF) которая вызывает тротлинг при условии что температуры находятся в разумных пределах.

Да всё там предельно понятно. Логи видны в спец софте типа ThrottleStop (включите расширенный лог). Причина троттлинга при низкой температуре - банальный TPD. Профили прошиты железно, превысить его нельзя (так как ноут будет потреблять более 140Ватт и не выдержит зарядка - т.е. она реально может сгореть нахрен или ноут станет разряжаться во время работы).
Костыльное решение одно - урезать частоты видеокарты совместно с андервольтингом и проца и видюхи.
Термопрокладки на VRM мне тоже понравились, но я не понял был ли в этом толк, а замерять температуру внешними датчиками не взялся, да и лень.



Добавление от 12.01.2018 14:00:

Кстати подкручивая немного токи в XTU удалось замерить потребление блока питания на уровне 155Ватт в играх, а рассчитан он всего на 140.

В общем решения есть, удавалось тонко подстроить и нормальнои грать на частотых 2.3-2.8ггц процессора с небольшим занижением частоты GPU и естественно андервольтинга с повышением токов. Скидывать свои профили нет смысла, системы индивидуальны и температурный режим точно разный. У меня есть и подставка с двумя 140мм Noctua, и термопрокладки и одна из топовых термопаст - MX-4.
PS: никогда не ставьте одновременно ThrottleStop и Intel XTU - они не совместимы.

fogot10:
Да всё там предельно понятно. Логи видны в спец софте типа ThrottleStop (включите расширенный лог). Причина троттлинга при низкой температуре - банальный TPD. Профили прошиты железно, превысить его нельзя (так как ноут будет потреблять более 140Ватт и не выдержит зарядка - т.е. она реально может сгореть нахрен или ноут станет разряжаться во время работы).

fogot10:
Термопрокладки на VRM мне тоже понравились, но я не понял был ли в этом толк, а замерять температуру внешними датчиками не взялся, да и лень.

fogot10:
В пору экспериментов, у меня получалось умудриться разряжать ноутбук при использовании родной зарядки (зарядка раскалялась и в руки её взять было нельзя) и даже несколько раз раз вырубить ноут до нехватки питания (или по уходу в защиту и перегрузки по току). Потом эксперименты не повторял. Опасно

Aesyon:
Из картинок ничего не понял. Вижу температура проца 66С Это ниачем
Для мониторинга лучше воспользоваться hwinfo

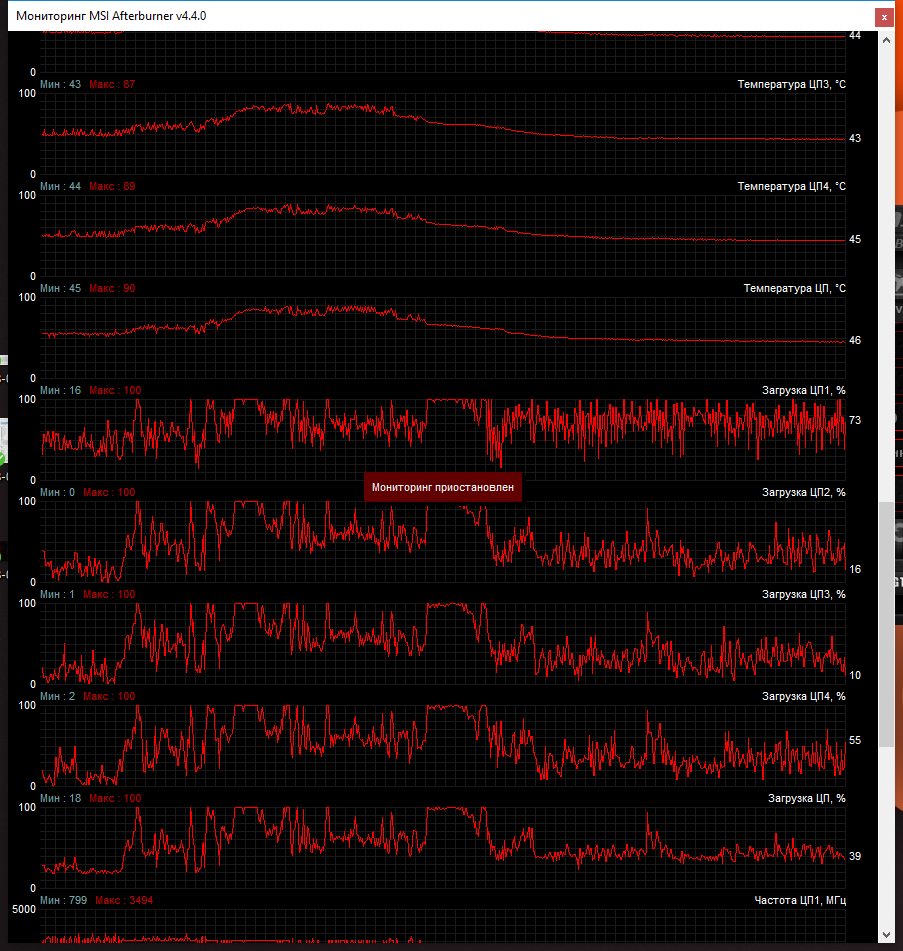

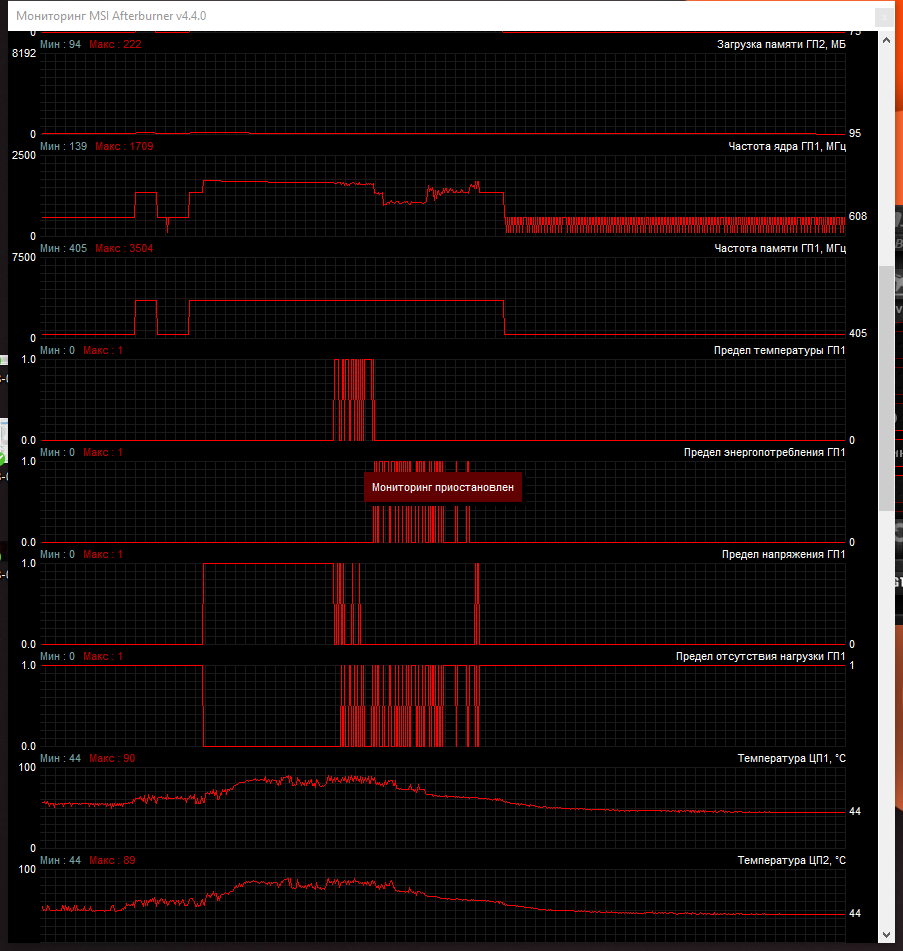

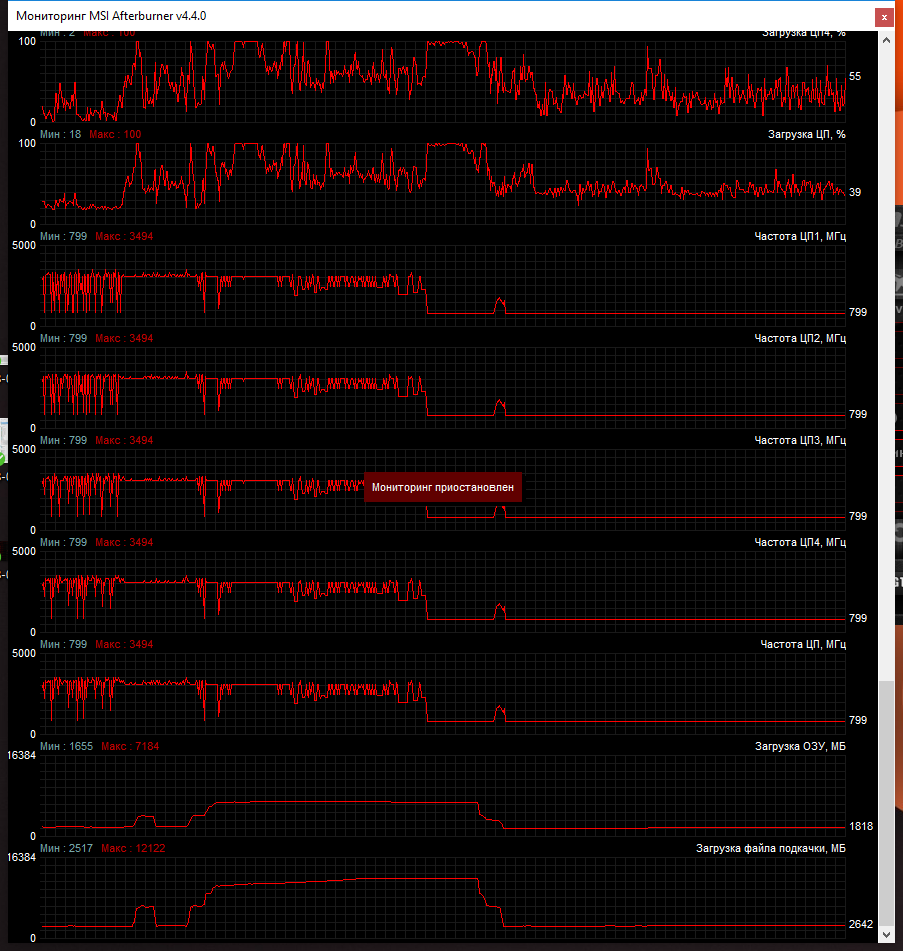

Данила Лобачев:В общем t проц. в момент просадки - 61-63гр. вы упомянули, что если температура 1050, придостижении 78 начинает тротлится. я на графике вижу, что она достигает t в 77гр в 15:29:57,после чего начинается плавное снижение t и в момент когда она достигает потом начинается планое снижение, и ровно через 1 минуту , когда t видюхи составляет 63 градуса, частоты сбрасываются до 799, в этот же момент загрузка контроллера ГП поднимается с 8 до 70 процентов. Возможно как то связано. и еще один вопрос. Может ли файл подкачки каким то образом влиять на частоту ЦП, его размер.

Aesyon:Видюха тротлится иначе чем проц, там динамическая регулировка частоты и напряжения чтобы температура не превышала 78С. Пока нет этой температуры частота будет максимальной.

С файлом подкачки не парьтесь, не влияет.

Данила Лобачев:
А если все же t ГП 78, возможна просадка по частоте проца?

Phoenix78:800мгц после прилета какого-то обновления от мелких такое то же может выдавать...

Aesyon:Вопрос непонятно к чему. Сделайте андервольтинг, поменяйте пасту и положите прокладки.

mixmix1:
Aesyon большое спасибо за пояснения по салазкам HDD.




Добавление от 12.01.2018 17:02:

Тоже вот думаю, что наверно будет греться. А если прокладки не 4,5 мм набирать, а 1,5 мм и медную пластину 3 мм сверху, какая там по высоте и ширине поместится. Как такой вариант?



Добавление от 12.01.2018 17:04:

Ну или 3 мм прокладки и 1,5 мм пластина. Подстраховаться прокладками на случай прогиба корпуса.



Добавление от 12.01.2018 19:15:

Странно это все с перегревом. Razer Blade 14 вроде бы не перегревается, хотя и размер меньше и видюшка 1060...

Aesyon:
[q]Razer это игровая машина, там и мощность заметно больше, и охлаждение другое. XPS не геймерская машина.

С прокладками не нужно ничего выдумывать. Сделать как в гайде. Они нужны только для того чтобы vrm не перегревались, и с этим они справляются.
