А во внутрь не лазали и фоток случаем не делали этого Advanced Dock Station ?
Type 2503 если правильно помню.В своё время искал для сравнения с Type 2504 ,
хотелось в Ultrabay COM и LPT пересобрать.
Ну и заодно видно было бы на чём мост для IDE собран.

Ага понял,ну если кто решится загляниуть в эту бандуру,то хоть фоток для истории

В device Manager виден как USB Device
Вид Пид устройства может пролить свет на мост.

suto22
Вид Пид устройства может пролить свет на мост.
Прошелся утилитой Unknown Device Identifier, она определила его как "IBM Corp. USB Device".

Наверно всё по своему сделано.В памяти всплывает R52,
там SATA to IDE для штатного диска IDE
Документации то ноль на девайс,по этому всегда интересно глянуть потроха экзотики.

на т 60 15 дюймов , квадрат , сдох шлейф , где купить кто подскажет и насколько не сложно его поменять . ?или надо целиком другой экран ..
Я нашел такой другой с такого же ноута , но он зеленит и еще и с полосой сверху и до низу и при закрытии крышки и потом открытии без перезагрузки ноутбука включатся не хочет ..
Что то надо делать ..

IPS экран ни у кого не завалялся? 15" с норм лампами
и как у них с временем отклика? вроде, больше, чем у TN. есть шлейфы?

Исправлено: megabyte, 18.04.2020 13:26

шлейфы пока не находятся .. тоже ищу

Коллеги, подскажите, R61 15" 4:3 - через док-станцию нет вывода DVI-D. Это может быть особенность модели, или сгорел порт или ещё что-то ? Сам ноутбук практически в идеальном состоянии, сомневаюсь что его кто-то когда-то втыкал в док-станцию. Т.е. вариант со сгоревшим DVI у меня на последнем месте. И в спецификациях нигде не указано, есть у него на порту расширения DVI-D или нет...

Док-станция вне подозрений, её выход DVI-D ранее работал на T61.

Исправлено: Archie, 21.04.2020 21:27

зачем нужен 3 провод на модуле WIFI ?

smith
Для третьей антенны.

а для чего она , на другом таком же ноуте 2 провода

smith
а для чего она
Для 3T3R.
на другом таком же ноуте 2 провода
Там, видимо, 2T2R.

сравнил скорость по сети для двух и трех антенных модемов , разницы никакой

smith
сравнил скорость по сети для двух и трех антенных модемов , разницы никакой
Внезапно, разница будет если только роутер тоже поддерживает 3T3R.

В общем для бекапа, чтобы не ждать вечность, откопал у себя старый переходник Express Card eSATA от JMicron, воткнул HDD в коробочку eSATA и скорость диска выросла до своих полных 900-100 Mb/s (1000 Gb, 5400 rpm). Похоже это единственный вариант иметь второй HDD на полной скорости.Приятно что eSATA не посадили на линии USB ))) Но скорее всего выбирал по отзывам с оглядкой на этот момент, уже не помню.

Исправлено: Archie, 29.04.2020 12:18

Archie
Адаптер eSATA или eSATAp с питанием?
Я вот протестировал в T60p адаптер USB3.0 с карманом SSD - скорость упёрлась в возможность самого USB хоста.
Без доппитания в кармане также работают 2.5" жёсткие диски.

alfacef
Адаптер eSATA или eSATAp с питанием?
И на кармане, и на Express Card только eSATA. Питание на карман подаю через USB-порт.
Но да, согласен, USB 3.0 это второй вариант.

Исправлено: Archie, 29.04.2020 14:44

Доброго всем времени суток!
При замене крышки на своем X61 tablet видимо коротнул что-то и теперь не работает дигитайзер, кнопки под экраном (кроме power), датчик закрытия крышки (не гаснет экран), считыватель отпечатков пальцев и не работают индикаторы на крышке (большая часть не светится, часть светится тускло, нормально работает только индикаро Wi-Fi). Скорее всего одно из питаний или сгорел предохранитель или DC/DC питание.
Схему в интернете не нашел.
В сети активно ходит схема lenovo X61 на платформе Wistron KS NOTE-3 (KS-3), Rev: 06216-1-Final.
Но на X61Т не подходит, по крайней мере подключения дигитайдера WACOM на ней нет.
Неужели до сих пор нет в открытом доступе, девайс то старый. Может у кого завалялась?

Исправлено: awas66, 29.04.2020 22:40

Отвечу сам себе, может и ещё кому полезно будет. Из-за случайного КЗ сгорел предохранитель на системной плате, с символом Н. После закорачивания, все заработало как и прежде.
http://ixbt.photo/photo/35280/34330jQhml2YcnD/HC26Dkmpvp/1338999.jpg (3024x4032, 5624.5Kb)

На tinkpad t61 зашумел кулер. При перезагрузке надпись fan error. После часа отдыха все включилось, спустя пару минут кулер снова задребезжал.
Подскажите, надо менять систему охлаждения или достаточно сделать чистку от пыли и заодно поменять термопасту?
Если делать чистку, надо ли смазывать кулер или он одноразовый?
Если менять все систему охлаждения, то может кто подскажет мастера из Питера, чтобы был проверенный и ответственный человек и не накосячил. Желательно, чтобы весь ремонт сделать на дому.

Stranger_Rash
Смазка вентилятора поможет на какое-то время, если хотите решить проблему надолго - замена. В остальном просто профилактика.

Stranger_Rash
я на Т60р смазывал, год работал тихо, а после ноутбук был заменён на более производительный. Использовал автомобильное масло.
Так что смело разбирайте и смазывайте, там с завода очень мало масла, оно высыхает, и кулер начинает урчать. Сама втулка может быть в хорошем состоянии. Аккуратно с разгибанием удерживающих ушек - они весьма хрупкие. Крыльчатка после разора СО просто поднимается к верху, под наклейку лезть не надо.

Stranger_Rash r.ridah
Я перебирал и смазывал кулер пару-тройку лет назад (больше). В первый раз взял ЦИАТИМ, но, как тут и писали когда-то, он довольно быстро подсох и карлсон стал подшумливать. Тогда взял что-то вроде Литола - густую автомобильную смазку. Работает без претензий до сих пор и снова реветь не собирается.
Важно только протереть ось и промыть посадочный канал, чтобы там не оставалось старой грязной высохшей смазки.

P.S. Уж что-что, а ThinkPad разбирается как детский конструктор. Достаточно уметь держать отвертку и один раз запомнить порядок действий. Не чета всяким там Асерам и прочим Деллам.

Исправлено: Jorje, 17.05.2020 16:13

смазал жидким маслом года 3 назад , все работает по сей день ,А вообще есть рекомендация поставить кулер от Т61 . Он более производительный в плане охлаждения . Хотя требует небольшой доработки при уставновке .

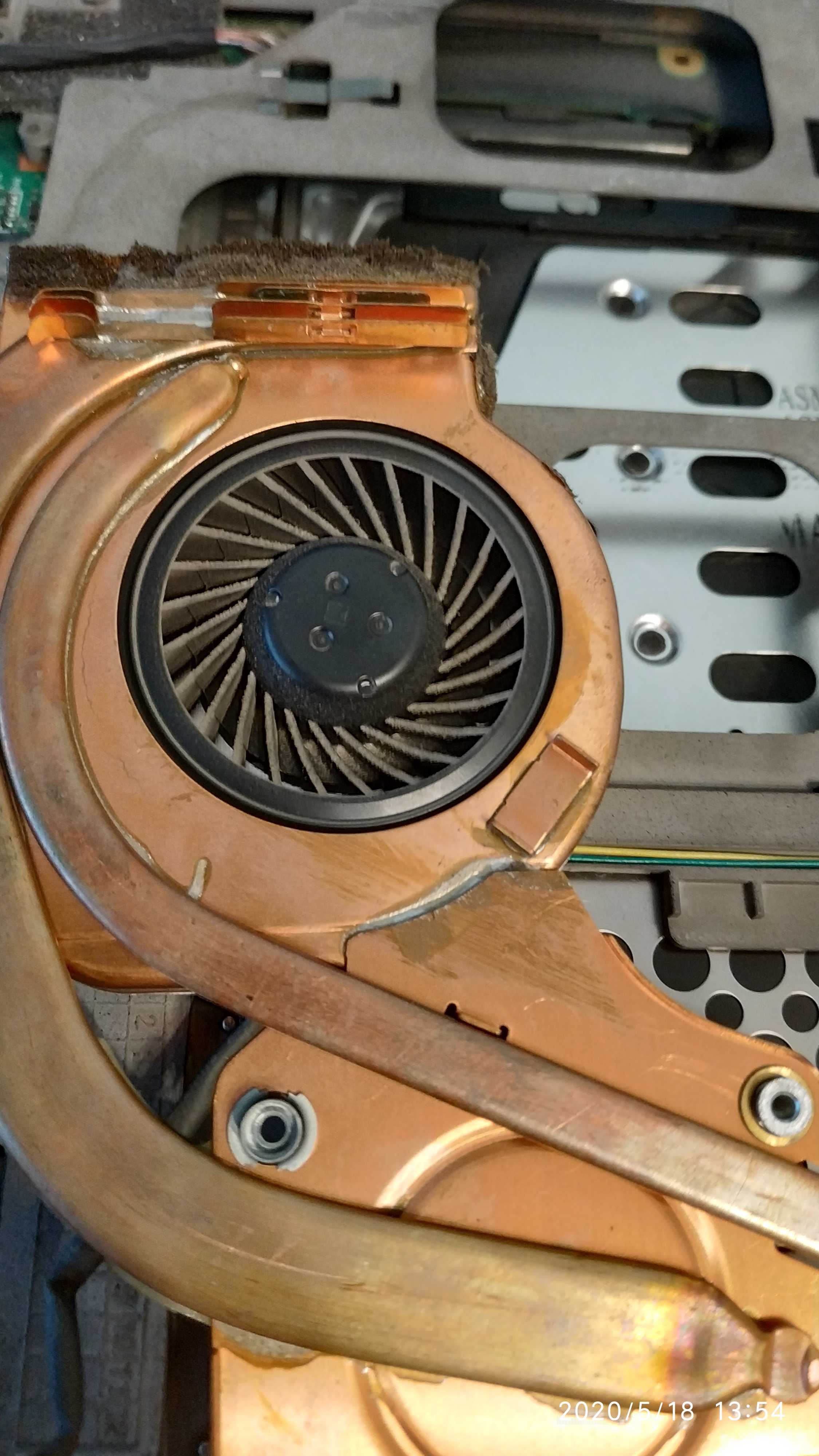

Всем, кто откликнулся спасибо. Разобрал ноут и вытащил систему охлаждения.
По крепежу немного отличается от инструкций в инете.

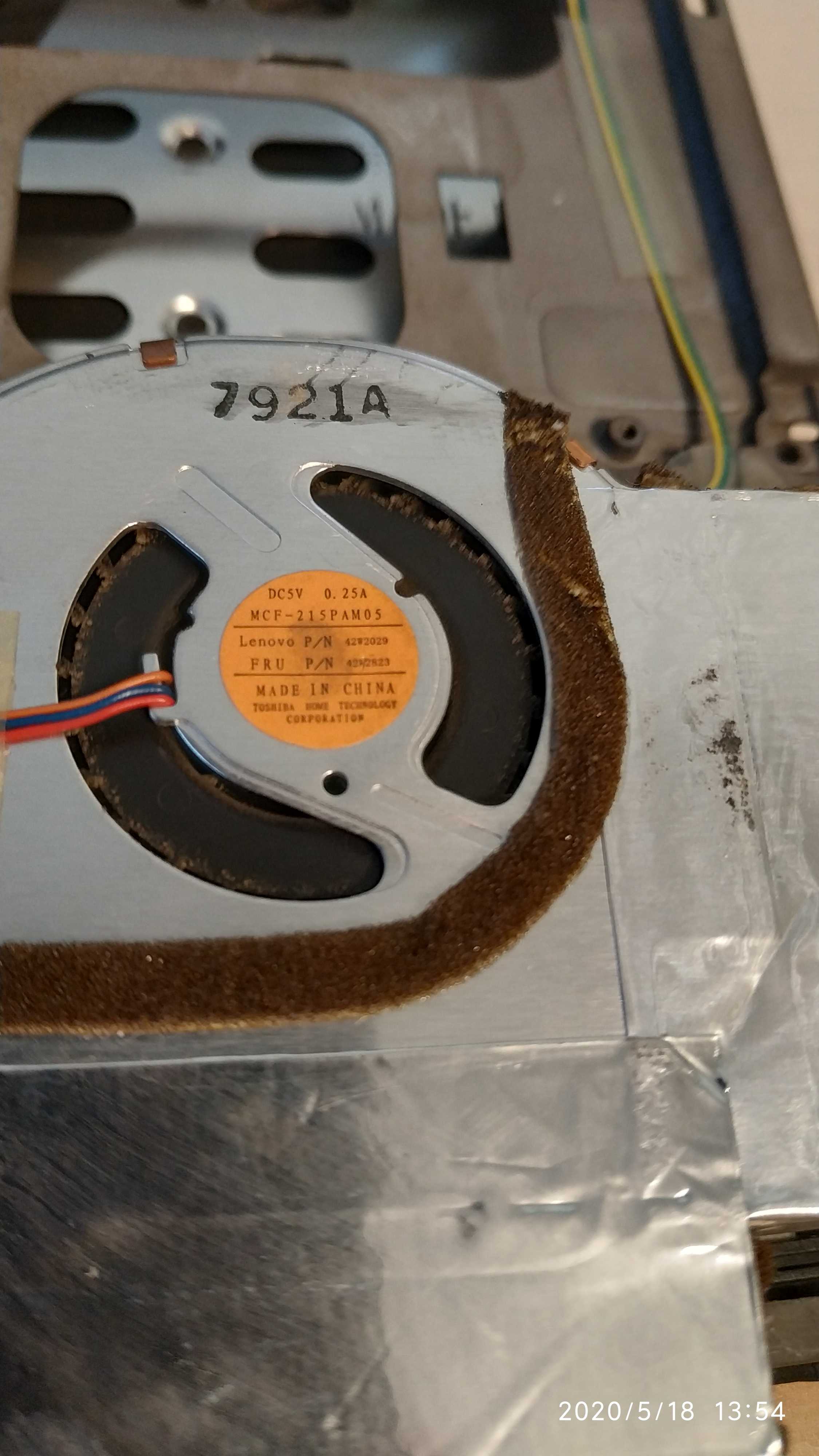

Сверху кулер без всяких усиков и отверстий. Снизу по бокам 4 лапки прижимают крышку, сама крышка с двух сторон оклеена толстой фольгой.
Что делать дальше?

Исправлено: Stranger_Rash, 18.05.2020 14:37

Stranger_Rash
отгибать лапки, отклеивать фольгу от основания кулера, и поднимать крыльчатку.

Фольга приклеена хорошо, боюсь оторвать. Может сначала феном прогреть?

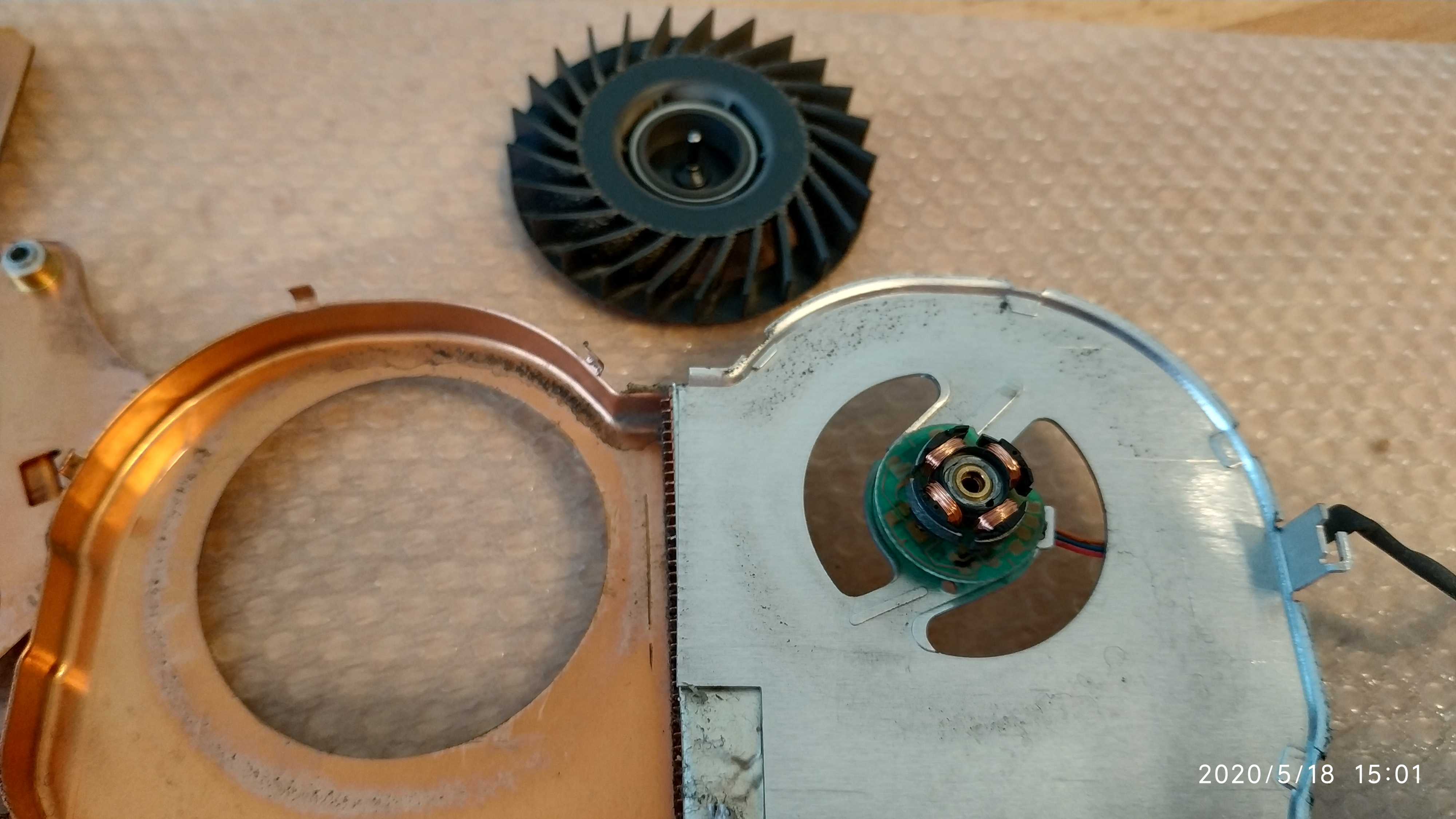

Разобрал... почистил спиртом вал и втулку, на них грязи не видно. Крыльчатка магнитится к втулке, не похоже, что есть подшипники или уж очень маленькие.
Как понимаю, надо немного литола капнуть внутрь втулки и покрутить, чтобы там литол розошелся и потом можно собирать?
Update:
Все собрал, проверил, работает.
Спасибо за помощь.

Исправлено: Stranger_Rash, 18.05.2020 17:00

Похоже, у Т60/61 заводской брак с этими кулерами, смазки с завода мало или она просто высыхает. У меня тоже была полностью сухая без следов грязи.

При разборке посмотрел установленный штатно wifi модуль - wm3945abg mow1.
От него идут три провода куда-то в экран, как понимаю на антенны.
Подскажите, что можно воткнуть на замену, чтобы заюзать wifi 5ГГц и Mu-Mimo на домашнем роутере.
Биос Мидлтон, Винда 8.1

Stranger_Rash
В T61 штатно ставился двухдиапазонный AR5418 (у меня такой стоял), отлично работает.
Также можно поставить переходник m.2 -> miniPCI-e и в него любой адаптер, хоть ax200.

Если без переходников, то максимальным будет Intel Dual Band Wireless-AC 7260

А другие адаптеры будут поддерживать вкл/выкл с ползунка на переднем торце?
Не хотелось бы терять такую возможность.
Update:
Воткнул usb свисток TPLink вот такой и на 5ГГц получил около 94/94 МБит/с.
Больше и не надо, а родной wifi пусть отдыхает )

Исправлено: Stranger_Rash, 19.05.2020 19:16

Не завалялся ли у кого патченный bios для R60? Middleton не подходит, нужен zender. Спасибо.

Исправлено: rruss, 04.06.2020 22:25

Нашёл, кому надо стучитесь.
