Во многих смартфонах стоит модуль камеры от OmniVizion который умеет отдавать RAW. В частности в моем модуль OV8825AF. В инженерном меню приложение CameraEM умеет сохранять unprocessed_RAW+JPEG. RAW этот представляет собой голый слепок с байеровской матрицы без всяких метаданных. Естественно, ни один RAW-конвертор его не понимает. Пытаюсь эмулировать из имеющегося RAW от Panasonic FZ30 т.к. у панасоника схожий размер матрицы и RAW не сжатый что упрощает дело. В целом что-то получается, сконвертированные файлы открываются всеми программами понимающими FZ30. Но никак не могу избавиться от двоения вертикальных линий на пиксельном уровне. Дело в том, что у FZ30 в RAW строка 6608 байт а изображения в ней 6572 байта. Что в оставшихся байтах и как их формировать - непонятно. Кто-нибудь может подсказать?

Или может есть 8Мп RAW с известной спецификацией в который можно будет сконвертировать мой?

Простите.... А зачем вам это надо???? Или просто заняться нечем? Спортивный интерес?

Телефон всегда в кармане в отличие от нормальной камеры. А софт под камеру телефона очень слаб в плане качества обработки, жесточайший шумодав и пр. радости так что многие считают что 8Мп это обман и на самом деле там интерполяция из 1.3 И если есть возможность получить с телефона относительно нормальный снимок, почему ей не воспользоваться?
Чтобы было понятно о чем речь, вот сконвертированный в формат панасоника и потом в acr кадр с телефона:
https://mega.co.nz/#!vEpSjAZZ!fw7B4gYV2pUCjOESOKDiWE…gpxGDEW-SBryV6tmg
Это .tif 15Мб на моем облачном диске. Вроде пиксельное двоение удалось минимизировать.
Все метаданные фиктивные, взяты из образца от панасоника, на них не смотрите.

AlexSk

Как правило, инженерное меню предназначено для специалистов сервис-центра, а не для пользователей. Так, что лазить туда без крайней необходимости совершенно не стоит. Упоминается ли формат RAW в инструкции для пользователя к вашему аппарату? Был ли покупке в комплекте к аппарату какой-либо диск с софтом? Там может быть вьювер, софт для RAW - посмотрите... Обращались ли Вы за помощью на сайт изготовителя (посмотрите, мож там для RAW и вьювер какой есть?) и общались ли с пользователями аппарата на форуме того сайта? Какими ещё широко распространёнными вьюверами (Xnview, Irfanview и т. п.) Вы пытались открыть ваш RAW? Я задаю эти вопросы, т. к. Вы ничего не сообщаете, что проработали их, а именно с этого НМВ и надо было начинать.

возможно это лучше знают технари например 4pda.ru вот там телефоны по косточкам разберут и если рав можно достать без проблем то уже кто то это сделал. Тут всетаки немного направленность другая. Тут если надо людям качественное фото и что бы в плавки помешался аппарат и ещё и рав то рыксу берут

а из телефонов доставать рав тут врядли кому интересно будет из да совсем низкого качества вообще. Я помню сам обрадовался что из Кэнон А610 с помощью временной прошивки можно активировать что бы он записывал рав. Ну и посмотрев на минимальные отличия вернее совсем почти неотличимые кадры плюнул на это. Вам лучше дадут совет какую из хороших мылок купить что бы реально красиво и плавки не оттягивало

AlexSk
нет возможности залить на иной ресурс ваше фото? с вашей ссылки не получается посмотреть. Спрашивает чтото
AlexMak
на 4pda не стоит особо надеяться - для своего телефона там вообще ничего не нашел. А уж рав и подавно.


насчет рава в а610 - имею а620, проявленные равы таки заметно получше. Небо и цвет - замено приятнее (LR)

AlexMak
выложите что-ли свои РАВы, поковыряем
Заодно модель телефона скажите, интересно.

Я не автор темы

бабер
нет возможности залить на иной ресурс ваше фото? с вашей ссылки не получается посмотреть. Спрашивает чтото
птицу под кнопкой надо поставить

Добавление от 13.06.2013 23:04:

AlexSk
Что в оставшихся байтах и как их формировать - непонятно. Кто-нибудь может подсказать?
0 забить

Добавление от 13.06.2013 23:07:

AlexSk

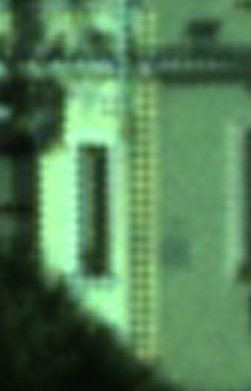

Но никак не могу избавиться от двоения вертикальных линий на пиксельном уровне.
как-то я не пойму о чем речь

Модель телефона JIAYU G2H, процессор MTK6577. Модуль камеры OV8825AF ставится во много разных телефонов, не только эти. Выбор получать RAW или JPG предусмотрен в драйвере камеры от Медиатек зашитом в ядро Андроида для этих процессоров. Функция получения RAW есть в SDK. Просто авторы приложений камер эту возможность не используют, по крайней мере, я не нашел такой камеры, кроме той что в инженерном меню.
Сайт производителя и форум на нем на китайском. Про RAW там ничего не нашел.
Свой RAW пробовал открывать различными вьюверами и конверторами. Максимум чего удалось добиться - открыть в Фотошопе серое 16-битное изображение байеровской матрицы.
"Лишние" байты пока и заполняю нулями. Но это не есть правильно, ведь не просто для увеличения размера файла их в RAW панасоника включили.
На счет двоения - если из моего RAW перенести в RAW панасоника красную и синюю строки напрямую (с учетом различия байеровской структуры) то на вертикальных линиях изображения получается двоение через пиксел с затухающим эхом еще на несколько пикселов. Но при этом ХА практически отсутствуют. Если синюю строку в RAW FZ30 сместить относительно красной на 2 пиксела, то двоения нет но появляются сильные ХА. В том примере так и сделано а ХА подавлены средствами acr.

Вот RAW с камеры телефона:
https://mega.co.nz/#!yMJlEaTZ!LVDysBaCfXn2b2xu3ilNFz…xaXXaFw_wAHrMjhyQ

[q]vgrin:
бабер
нет возможности залить на иной ресурс ваше фото? с вашей ссылки не получается посмотреть. Спрашивает чтото
птицу под кнопкой надо поставить

Пробовал - выскакивает реклама сначала браузеров потом флешплеера. Загрузок не идет никаких((

AlexSk
Попробуйте посмотрите на http://e2500.narod.ru/raw2dng.htm ну и рядом на том же сайте.

AlexSk
Вот тут человек очень давно свою программу выложил (там и исходники есть) при момощи которой можно неоформленный RAW в DNG преобразовать - попробуйте. Нужно будет в ini файл циферки подобрать, там несложно разобраться. Будут проблемы с цветом, т.к. матрица преобразования цветового пространства там забита жестко и, как показывает практика, подходит не совсем.

Немного ковырял свой Huawei U8836D в эту сторону - овчинка выделки не стоит. Совсем.

Функция получения RAW есть в SDK.
В Android SDK RAW данные получить, скорее всего, нельзя ни на каком телефоне - данные там всегда null, где-то попадалось, что это из-за ограничений на размер ОЗУ, доступного ява программам.

Upd: пока писал, ссылку на ту же программу дали. Вот человек в свое время вещь сделал - уж сколько лет программа там лежит.

AlexSk
"Лишние" байты пока и заполняю нулями. Но это не есть правильно, ведь не просто для увеличения размера файла их в RAW панасоника включили.
правильно, правильно. Там бывают черные каемочки в десяток пикселей.

Если синюю строку в RAW FZ30 сместить относительно красной на 2 пиксела, то двоения нет но появляются сильные ХА. В том примере так и сделано а ХА подавлены средствами acr.

на 2 не надо, съедет все.

У Вас похоже:
GR
BG

как оно в панасонике я не знаю, попробуйте следующие варианты:
выбросить первую строку:
BG
GR

выбросить первый столбец
RG
GB

выбросить первую строку и первый столбец
GB
RG


А чем ковнертируете в рав?

AlexSk
Ну, автор, не знаю, что вы там намучали, у вас обычный RGGB 16bit RAW (10 бит реальных, 0 - 1023 из 0 - 65535) безо всяких подвохов.
Вот, десяток минут в матлабе, пару ползунков в ACDSee, держите
http://fotkidepo.ru/?id=photo:897100
Сейчас залью TIFF без коррекции - сами помучаете.
Код скриптика, если желаете

clear all;
H = 2406;
W = 3204;
FR = fopen('IMG_RAW.raw', 'r');
[A, len] = fread(FR, inf, 'uint16');
A = reshape(A, W, H);
A = rot90(A, 3);
A = uint16(A * (65535 / 1023));
Ac = demosaic(A, 'rggb');
imwrite(Ac, 'IMG_TIFF.tiff', 'tiff');

А вот и TIFF:
http://rghost.ru/private/46760429/bc2f8b27db0ed1c0b3ee63c023520815

zheksoon
А вот и TIFF:
как-то не очень...

vgrin
все нормально MATLAB решил не заморачиваться с демозаиком и жахнул по картинке билинейным - самым быстрым и простым.
Увы, для чужих людей искать код AH или AFD не буду

Что-то не получилось с raw2dng, ошибка при любых параметрах в ini.
В телефоне
GR
BG vgrin вы правы.
У панасоника
RG
GB.
Для конвертации в raw панасоника набросал на С++ простенькую программку.
Заполнять лишние байты нулями оказалось плохо, эти нули смещают уровень черного. Пока пишу туда значения половины ДД, так их влияние минимизируется.

По поводу RAW в Андроиде. Есть класс Camera в котором метод:
void takePicture (Camera.ShutterCallback shutter, Camera.PictureCallback raw, Camera.PictureCallback postview, Camera.PictureCallback jpeg) — собственно захват изображения. Все четыре параметра являются по сути методами обратного вызова.
- shutter — класс реализующий интерфейс Camera.ShutterCallback с методом onShutter(), который будет вызван сразу после захвата изображения. Сюда можно поместить, например, проигрывание звука затвора.
- raw, postview и jpeg — классы реализующие интерфейс Camera.PictureCallback с методом onPictureTaken(byte[] data, Camera camera), в который передаются необработанные данные (raw), обработанные (postview) или изображение (jpeg). Любой из 4 параметров может быть null.
void release () - отключает камеру и делает ее доступной для других приложений. Важно не забывать вызывать этот метод после окончания работы с камерой.

Так что получение RAW предусмотрено. А вот какие данные будут возвращаться, нули или реальные, зависит от драйвера камеры в ядре. И при чем ява программы к андроиду?

Добавление от 15.06.2013 02:11:

vgrin
Большое спасибо за идею!
Отбрасывание 1-го столбца дало требуемый результат. ХА практически нет и линии четкие.

AlexSk
Для конвертации в raw панасоника набросал на С++ простенькую программку.
вот я её и хотел попросить, что бы самому не писать, но раз получилось, то не надо.

Заполнять лишние байты нулями оказалось плохо, эти нули смещают уровень черного. Пока пишу туда значения половины ДД, так их влияние минимизируется.
можно попробовать сделать снимок с закрытым обёктивом и посмотреть какой у камеры реальный уровень черного, его и использовать

Есть класс Camera в котором метод:
а какой app это реализует? Хотел бы свой телефон (htc desire s) проверить

Отбрасывание 1-го столбца дало требуемый результат. ХА практически нет и линии четкие.
картинку покажите

Еще один вариант проявки: http://fotkidepo.ru/?id=photo:897367

vgrin
Заполнение фиксированным значением в любом случае нехорошо т.к. дает большой выброс на гистограмме что может приводить к неправильной работе конверторов. Думаю сделать заполнение средним или минимальным значением в строке.
В моем G2 класс Camera с поддержкой RAW реализован только в EngineerMode.apk, раздел Camera, которое находится в system/app.
Вот RAW в формате FZ30:
https://mega.co.nz/#!SUAFXBAY!UWFiGgKz-JpFkhePEOoviG…8TqCVKJ7lOeHMqkiU


Ян Туде
Неплохо получилось. Строчкой из raw2nef.ini не поделитесь?

AlexSk
Заполнение фиксированным значением в любом случае нехорошо т.к. дает большой выброс на гистограмме что может приводить к неправильной работе конверторов.
да им то гистограмма без разницы, сами конверторы могут среднее черное поcчитать и все

В моем G2 класс Camera с поддержкой RAW реализован только в EngineerMode.apk, раздел Camera, которое находится в system/app.
наверное надо рутить?

Вот RAW в формате FZ30:
неплохо

AlexSk
Так что получение RAW предусмотрено. А вот какие данные будут возвращаться, нули или реальные, зависит от драйвера камеры в ядре. И при чем ява программы к андроиду?
Получение RAW предусмотрено. Но если погуглить, то везде только недоуменные вопросы: "а почему у меня в rawcallback вместо данных всегда null?". А ява при том, что это основной язык написания программ под андроид. Вы же сами выдержки на takepicture приводили, это ява. И через нее raw не получается. Даже на нексусах. Через NDK скорее всего можно получить и RAW, но разбираться с NDK сложнее.

AlexSk
Заполнение фиксированным значением в любом случае нехорошо
посмотрел разные равы. Это просто затененные пиксели, у Кенона, Пенткса, Х от фуджи там тоже самое, что и в черном кадре, то есть фиксированное значение плюс шум. У Никона там 0, так как Никон вычитает черный до записи в рав.
Исключение - Фуджи s5pro, там 50% от максимума сигнала, но черный у этой камеры тоже уже вычтен. Да, на гистограмме пик.
Лучше всего найти черный кадр от панасоника, убедится, что у него как у всех и писать туда черный телефона.

vgrin
Гистограмма конверторам не всегда безразлична. Они не просто тональную кривую могут накладывать а использовать алгоритмы типа HDR. В последнем случае гистограммы учитываются очень серьезно. Сам когда-то такой конвертор писал. Заполнение черным телефона тоже нехорошо в этом плане т.к. даст тот же выброс просто в другой точке и исказит гистограмму.
Проблема "лишних" пикселов состоит в нашем случае из 2-х частей.
1) В RAW FZ30 в строке есть данные за пределами размера матрицы. Что там находится, для чего и как обрабатывается конверторами - неизвестно.
2) Матрица в телефоне меньше чем у FZ30 на 60 пикселов по горизонтали и на 42 пиксела по вертикали. Эти недостающие пикселы приходится чем-то заполнять.

Вот оригинальный кадр от FZ30:
https://mega.co.nz/#!PVJHFQTT!eIXsahIvt8kGL0Xbx0x48R…dkKJCDWn0JL_-CmbI

Dmm
Может по этому и нет приложений сохраняющих в RAW кроме того что для ниженерного меню?

AlexSk
Может по этому и нет приложений сохраняющих в RAW кроме того что для ниженерного меню?
Думаю, потому, что с такой мелкой матрицей в этом просто нет смысла. Через NDK, подозреваю, RAW все же можно выколупать. Но это чисто умозрительно, я NDK в этом направлении не копал.

AlexSk
Вот оригинальный кадр от FZ30:
как по мне так это черный с шумом, то есть часть матрицы затенена. Это не есть особенность этой камеры, это у всех так. Ну по крайней мере у всех, у которых я смотрел

Они не просто тональную кривую могут накладывать а использовать алгоритмы типа HDR.
а даже если и так. в кадре могут быть абсолютно черные области? Могут. Почему бы им не быть с краю?

Матрица в телефоне меньше чем у FZ30 на 60 пикселов по горизонтали и на 42 пиксела по вертикали. Эти недостающие пикселы приходится чем-то заполнять.
я думаю, что по 21 черной строке сверху и снизу и 29 столбец слева и 31справа (то самое смещение патерна, которое дает отбрасыбвание столбца) должно решить проблему.

Кстати, dcraw считает среднее в этих пикселях, раздельно по цветам, и использует эти средние как уровень черного, то есть делает вычитание для каждого пикселя. Не думаю, что он какой-то особеный
