Добрый вечер, не могу завести память хотя бы на 3600, xmp профиль на 3600 в ошибках, подскажите можно ли выжать из данного конфига побольше чем есть? А главное на каких параметрах?

MSI MAG B660 TOMAHAWK WIFI DDR4
I-7 12700

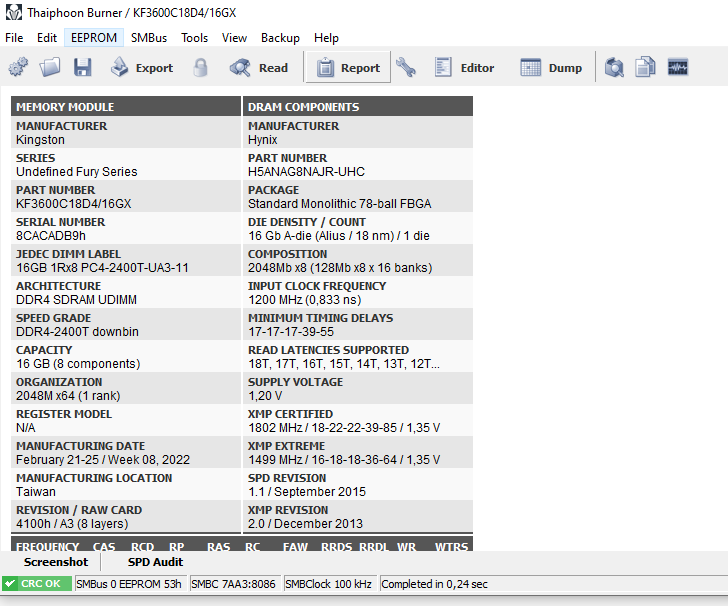

32Gb DDR4 3600MHz Kingston Fury Beast Black (KF436C18BBK2/32) (2x16Gb KIT)

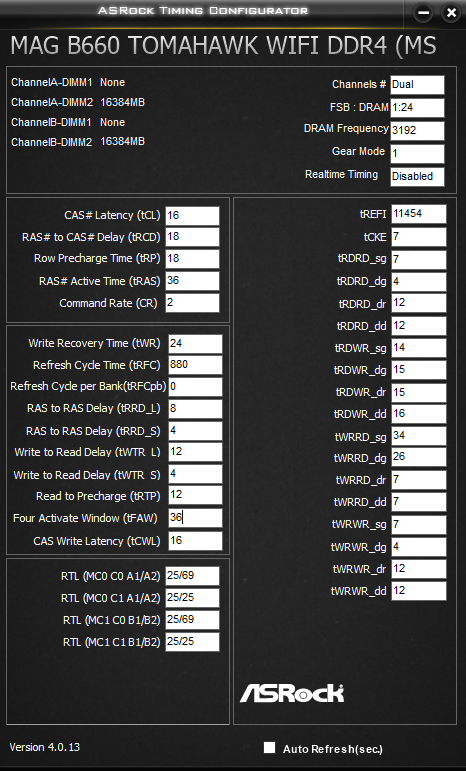

Нужен скриншот профиля на 3600 из асрок тайминга.

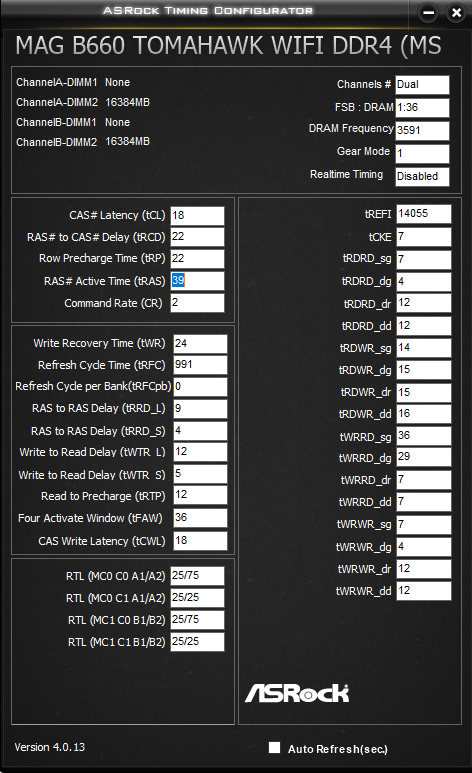

Вот профиль на 3600

tRAS=44
WRRDdr/dd=12

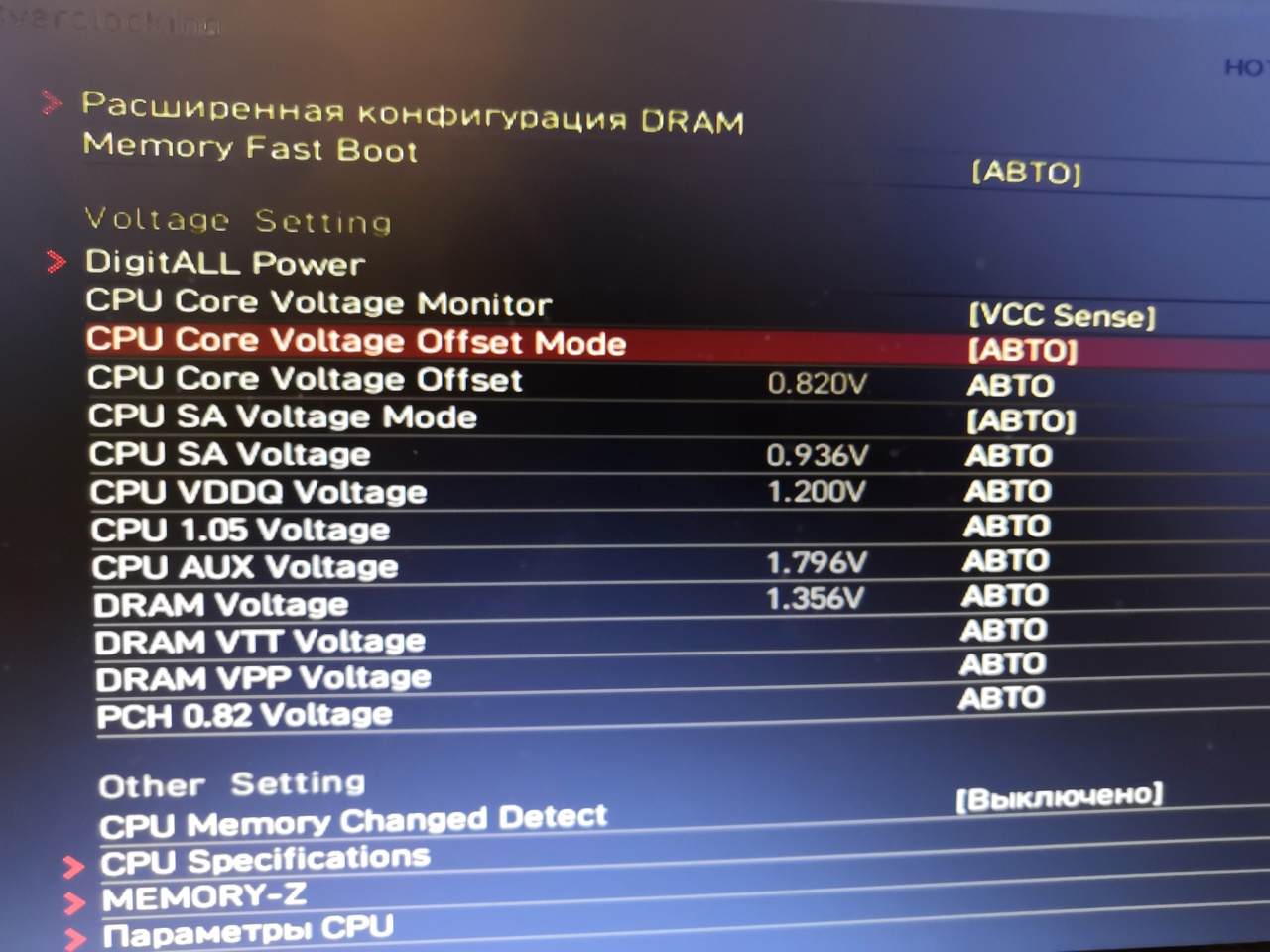

Надеюсь, что напряжения ио и са стоят в авто?
Какие их выставляет материнка?

Да, я сам ничего не крутил

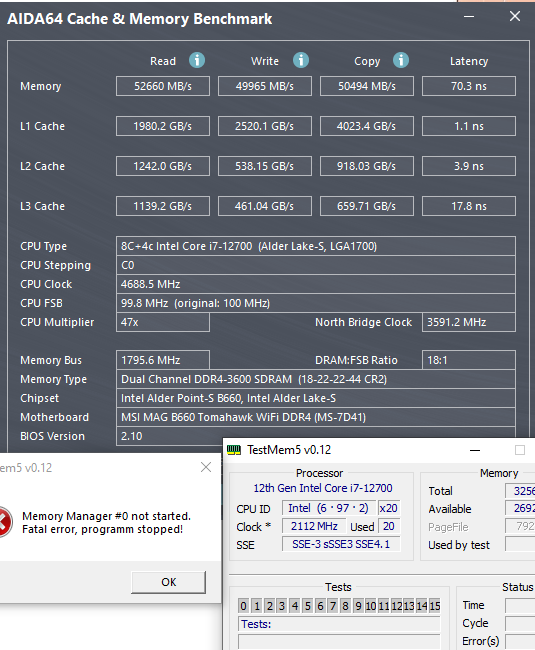

Не пошла

нужно поднимать напряжение SA хотя бы до 1.05-1.15

[q=anta777 ]

Ниже 288 тактов опасно снижать.
Здравствуйте, Андрей!
Скажите, пожалуйста, почему ниже 288 опасно?
У меня стоит 256, лучше поднять до 288?

ошибки пойдут

Спасибо!

Проверил всеми тестами (экстрим и универсальным), ошибок нет.
Ниже уже не стартует.

Какая память,напряжение и частота?

всем привет, ребят, купил новый ноут с возможностью настройки таймингов, встал вопрос, возможно ли такое вообще сделать с такой памятью? на форуме говорят, что из-за того, что память R-die формата (плохо разбираюсь в этом, сильно не бейте), и у некоторых после понижения скорость в основном только падала, прироста никакого не было.
p.s. что за максимально неудобное редактирование/создание сообщения >:0 невозможно закинуть картинку в сообщение

память стандарная JEDEC 3200A 1.2V , а ноут на TigerLake? Тогда стратегия разгона такая же как на десктопном RocketLake, только результат будет поменьше из-за перегрева SODIMM и тонкой ноутбучной материнской платы.

Здравствуйте! По изучал методику и таблицу. Получилось по таблице взять 4000, выше что то никак, запарился с некоторыми таймингами такие как:
tRDWR_sg, tRDWR_dg(запуск на 6, ошибки в тестах до 11 пока проверил... пока в авто перевел)
tWRWR_sg(запуск с 6, далее ошибки... перевел пока в авто)
trdrd_dr(запуск с 6, далее ошибки... перевел пока в авто)
trdwr_dr(10, далее ошибки...авто)
trdwr_dd(12, ошибки ... авто)
еще у меня в таймингов нет trefi,tcke.... а есть например trefi9 = 135

память Patriot Viper Steel [PVS416G440C9K] 4х8 ГБ 4400МГц 19-19-19-39, i7-12700k, asus rog strix z690-a gaming wifi d4 (ddr4)

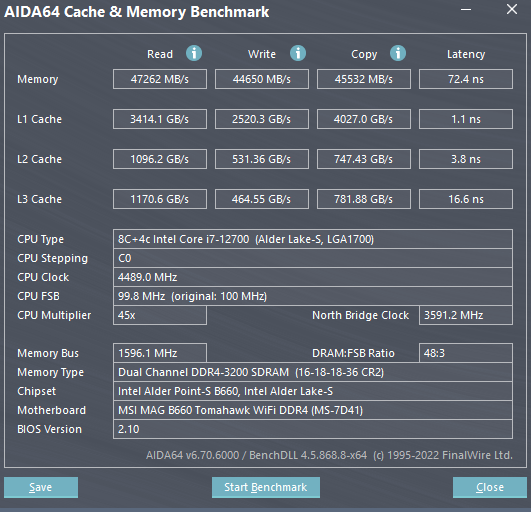

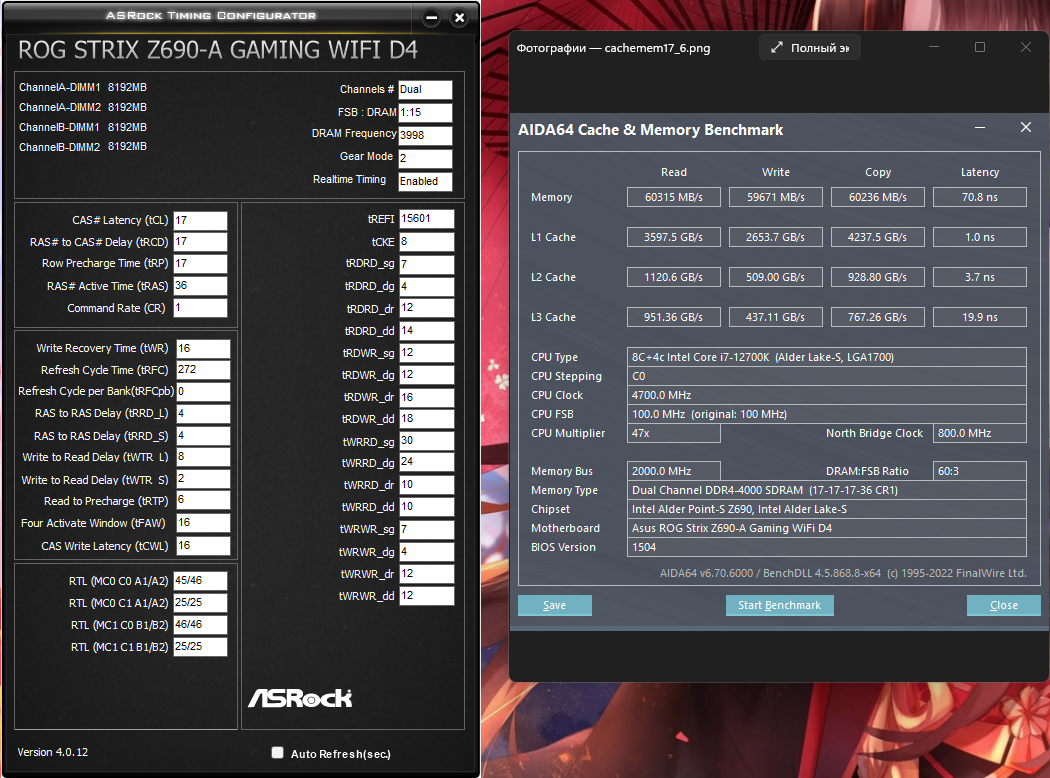

Основные тайминги 17,17,17,36. Выставил профилный вольтаж 1,45, при нем выше не стартует. 4200 старт есть, но надо повышать напругу где то до 1.5... не знаю стоит ли? В 1,2 блоке конфигуратора минимальные значения при которых нет ошибок в лайттесте.. Меня очень смущает значение latensy = 70,8!!!! что то больно большое... у подобных модулей видел по 50 значение. а тут 70... но если все по умолчанию в биосе то память дает 88(скрин 2), при разгоне чуть лучше. Хотелось бы хотя бы 60... или это уже такая память досталась?
Еще по ходу чтения темы, не совсем понял, что такое тренировка! Это типа память тренируется? улучшается чтоли, если совсем по простому?))))) с этим как то связан
параметр fast boot=disable? также перевел множитель 100:133

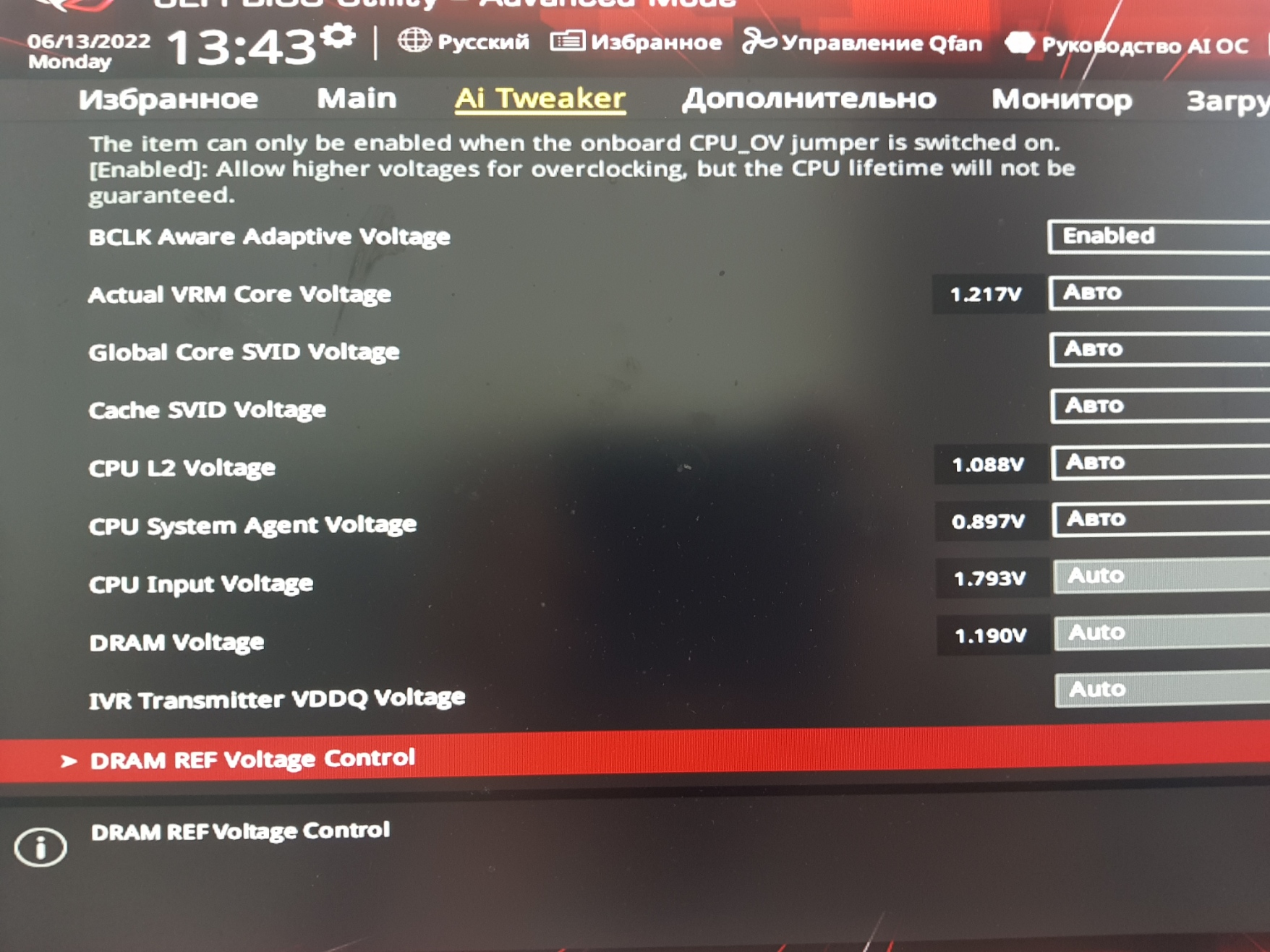

И еще, непонятно где у меня в биосе напряжения io и sa!!!(фото 3)

Буду благодарен за советы, комментарии!

Исправлено: Сергей Грей, 13.06.2022 11:48

>советы, комментарии
>подобных модулей видел по 50 значение. а тут 70

это в Gear1 55-60ns+ при 3800-4000 возможен, а у вас Gear2.

>по умолчанию в биосе то память дает 88

это типичный нижний PnP выбор, когда BIOS MB видит планки с кривым XMP профилем, ставит 2133 CR2,

>улучшается чтоли, если совсем по простому

нет, контроллер памяти долго перебирает варианты настроек MC\PHY и пытается найти лучший по SNR режим из доступных вариантов.

Исправлено: Omega, 13.06.2022 12:17

вот непонятно где менять вольтаж io sa, как они тут называются?

Сергей Грей

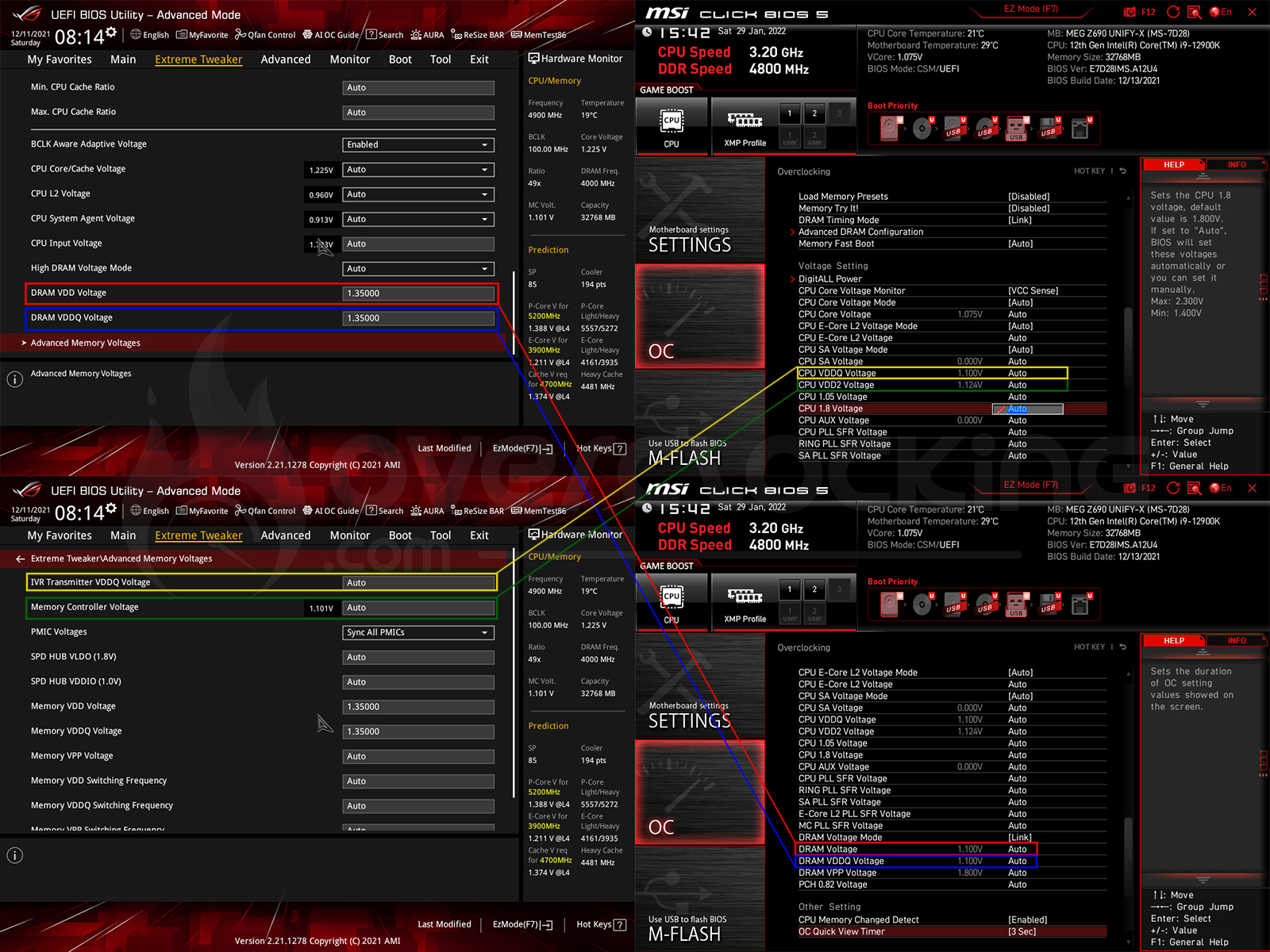

написано же для проца IMC крутить System Agent и VDDQ TX, и VDIMM для планок.
есть некотрая разница в названиях у производителей МБ, но к ним есть и некие пояснения, по которым можно понять как они пересекаются.

Omega
получается на rocket lake, если проц i5 11400
"Тогда стратегия разгона такая же как..." можете, пожалуйста, ткнуть носом на эту стратегию?) и еще я где-то тут скачивал таблицу, но шапка темы не открывается, можете еще на неё направить?

Bambu4a91
вы хотели сказать 11400H на TigerLake? Как модель ноута полностью называется?
Но в принципе, для разгона DDR4 памяти ICL\TGL\RKL мало отличаются,.
https://www.intel.com/content/www/us/en/products/sku…ecifications.html

Omega
Hasee TX8-CA5DP, на стационарном процессоре, без H
CPU-Z вроде как пишет, что это rocket lake

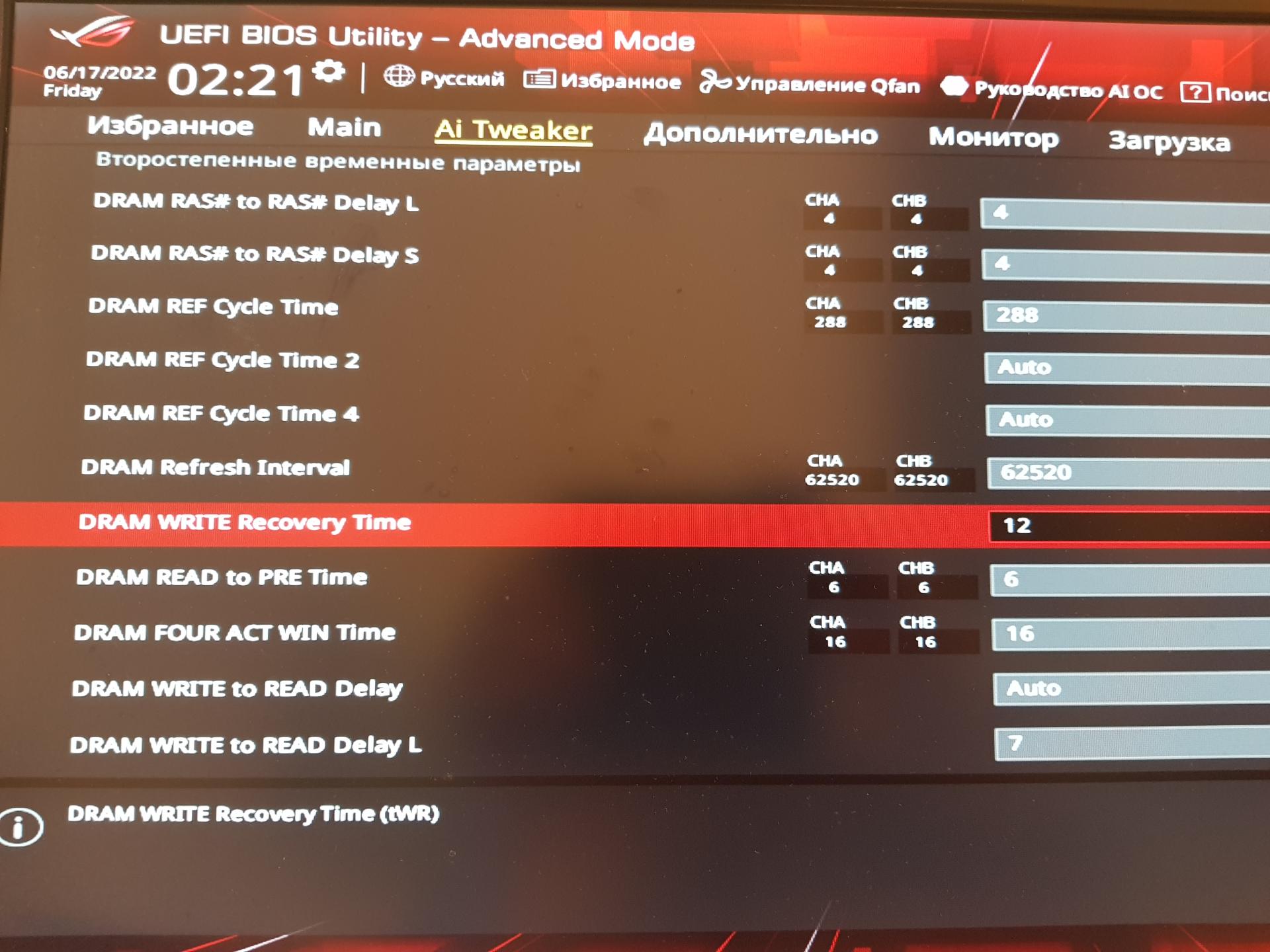

Подскажите пожалуйста, у меня в биосе 3 штуки trfc! cycle time высчитал по таблице 288, дальше стоит
dram ref cycle time 2 (trfc)
dram ref cycle time 4 (trfc) их на авто оставлять?
и еще в табл ненашел twtr(ставить в авто?)
в табл есть twtrl, twtrs( их по табл поставлю)

Добавление от 13.06.2022 22:20:

спасибо, что указали на gear2!!! я про него совсем не знал).... вообщем все решил переделать! у меня оказывается стояло в биосе 100:133, и дальше еще что то к этому относящееся... какойто режим. значение стояло 1:2! я поменял на 1:1... изменился gear1! сбросил все, поставил профильные 19 19 19 39! и 4000 взяло сразу! но странно, раньше не брало... это вот и есть пресловутая тренировка?.. ну и конечно перезабил в таблице все заново.. самое главное, что предварительно аида уже показывает 57нс!

>dram ref cycle time 4 (trfc) их на авто оставлять?

да, они вычисляются из первого tRFC

>и еще в табл ненашел twtr(ставить в авто?)

для чтобы стартовала сначала авто, потом уменьшать.

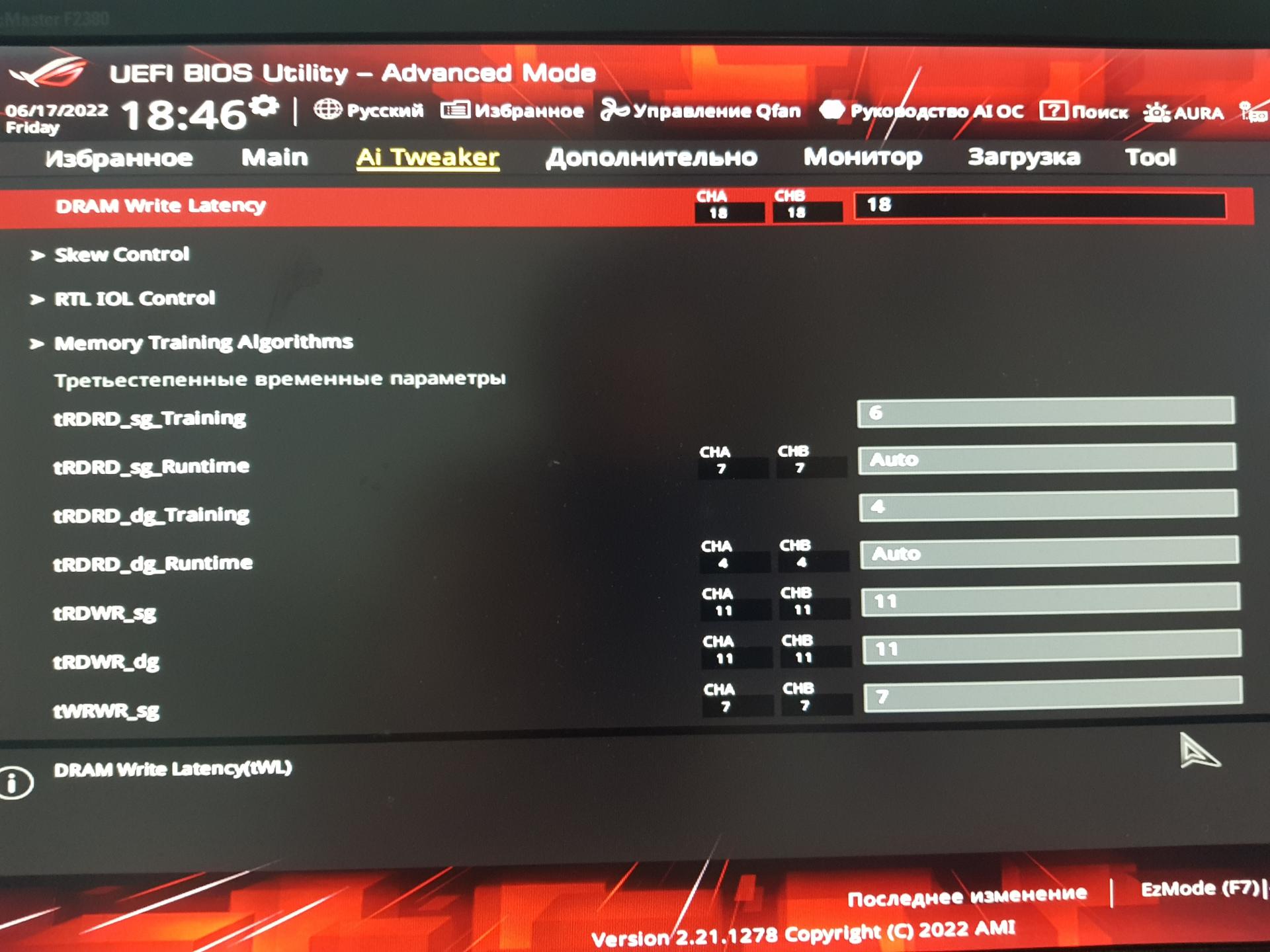

Подскажите, в третишных параметрах стоят следующие отличные от табличных
trdrd_sg_training = trdrd_sg?
trdrd_dg_training
trdrd_sg_runtime=trdrd_sg? или это что то другое
trdrd_dg_runtime
на эти приставки не обращать внимания?
trfc, trefi совсем совсем самыми последними ставить?

Исправлено: Сергей Грей, 14.06.2022 20:49

память - G.SKILL Trident Z F4-3600C14D-32GTZR (14-14-14-30 cr-2) 3600
напряжение 1,45, VCCIO и SA - 1,125

у нее tRFC снижается с ростом напряжения, даже 120 нс возможны

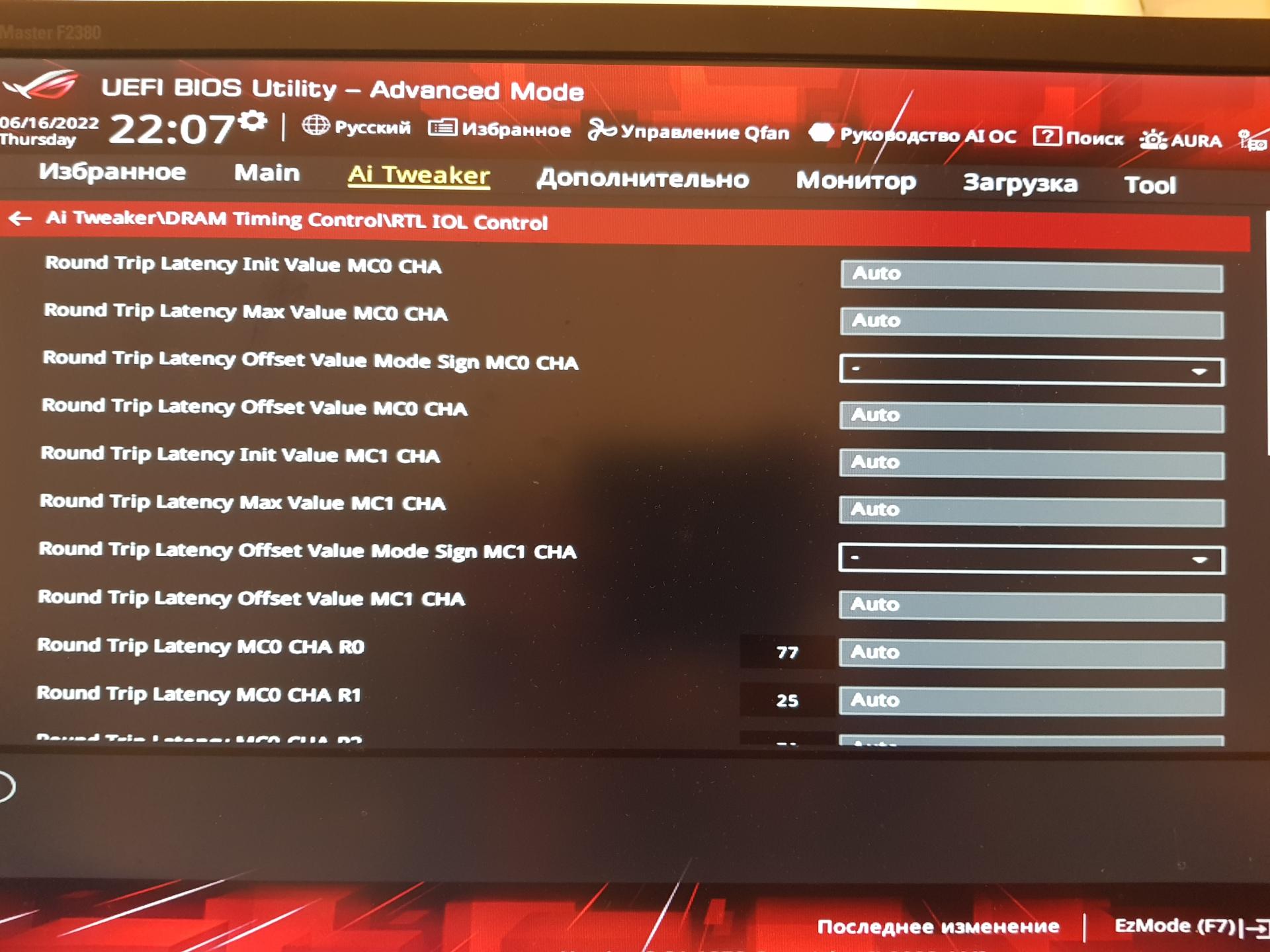

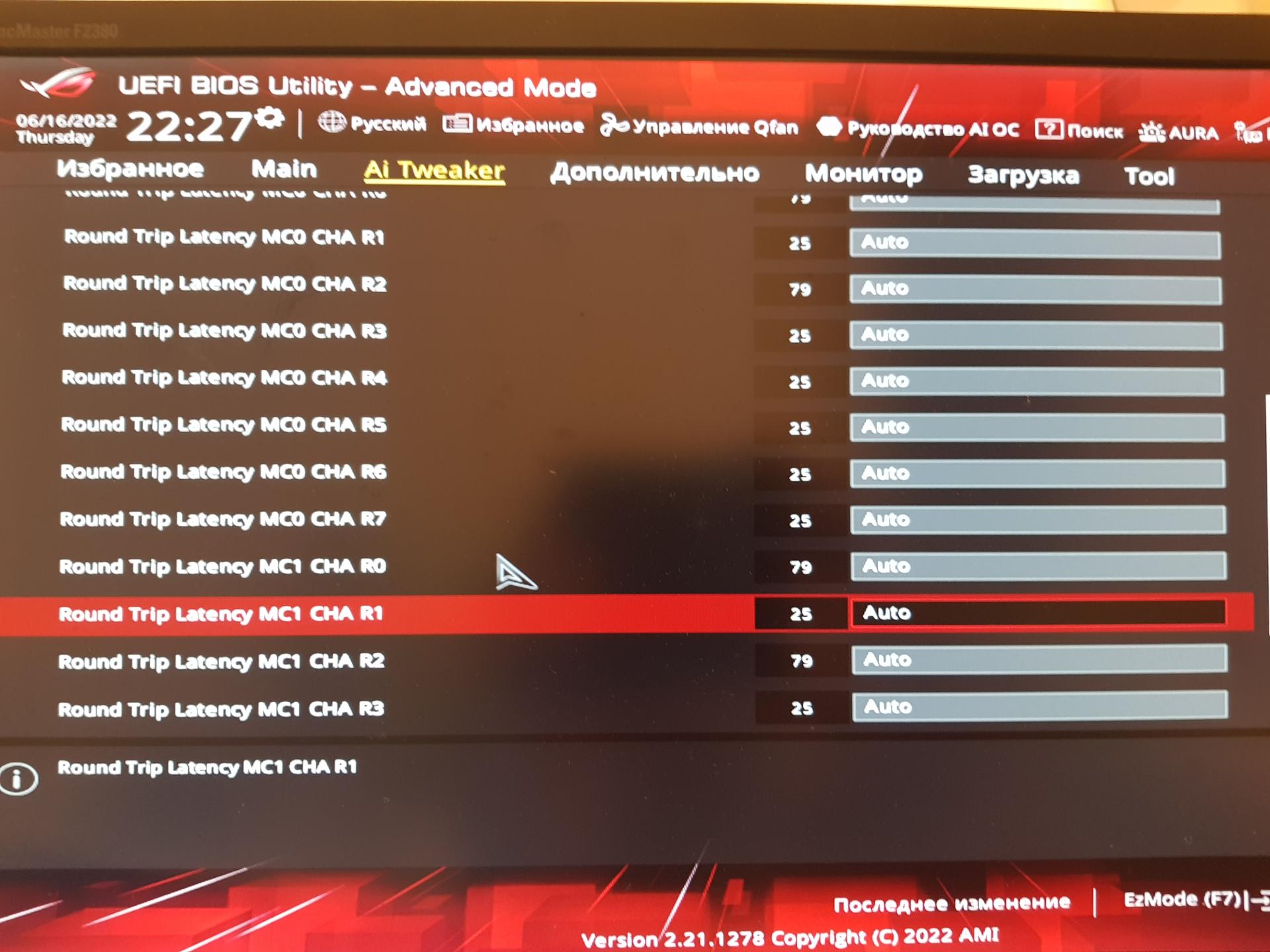

Приветствую снова! Посмотрите пожалуйста мои тайминги на правильность настройки! Что то я уже так устал настраивать))) Но хочется настроить все же правильно до конца! Уважаемый anta777 постарался сделать все по вашей таблице(простой). Спасибо за ваш труд к слову! У меня получилось настроить только на 4000. мемтест экстрим проходит без ошибок. вроде как все стабильно... Больше что то никак. Сначала я вообще про тренировку ничего не понял... что это такое... немного стало понятнее сейчас. Вообще было бы супер мне кажется отдельно сделать пост о тренировке, минифак... для таких как я. Я понял это практически самое важное при разгоне памяти... а гугл ничего внятного невыдает... т.е. как определить правильно она прошла или нет... я отталкиваюсь от ваших значений в табл(прогноз rtl) .... я так понимаю, если правильно конечно у меня что то настроено, осталось вбить на вкладке rtl-iol значения из биоса, и проставить вместо авто рассчитанные по вашей таблице. правильно? только я не могу понять где у меня значения iol. RTL я вижу в биосе (16 значений) у меня 4 планки по 8 гб. прикладываю скрины из биоса. Кстати иолов и в конфигураторе не вижу...

тренировка неверная, но на z690 вручную тренировку не исправить
tWR=tRTP*2, у вас не так

Можно только попробовать включить в биосе (если есть) Round trip latency optimization

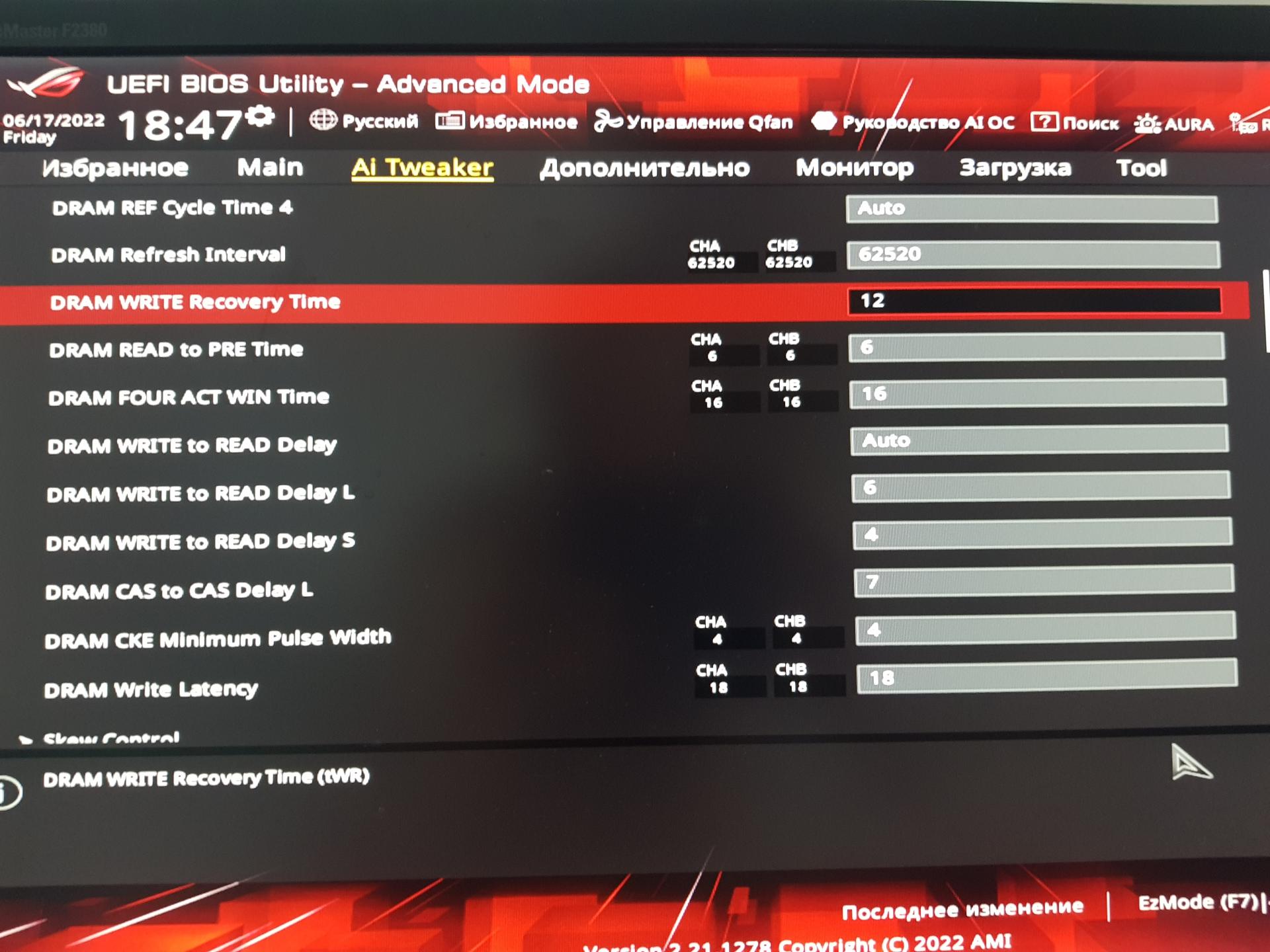

1. Не все параметры в конфигураторе проверил, если честно... Видимо он возможно немного подвирает(может версию сменить?)...Потому что в биосе выставил все точно по вашей таблице! Понимаю, что это все выверено по определенным формулам и законам. Т.е. в биосе у меня стоит 12!
твр(12)=тртп(6)*2
(скрины приложил) и аида показывает 12т(если это то значение) вообще гуглил(искал) прогу, которая бы показала все тайминги, типа асрок конфигуратора. Ничего ненашел. Есть ли такая? Или способ какой.
2. Есть ли что то еще неверно?
3. Что делать дальше? оставлять все как есть? Вроде как я понял нужно обратно вернуть настройки тренировки(mrc fast boot=enable, mch full check = disable)
4. c rtl что то нужно делать?

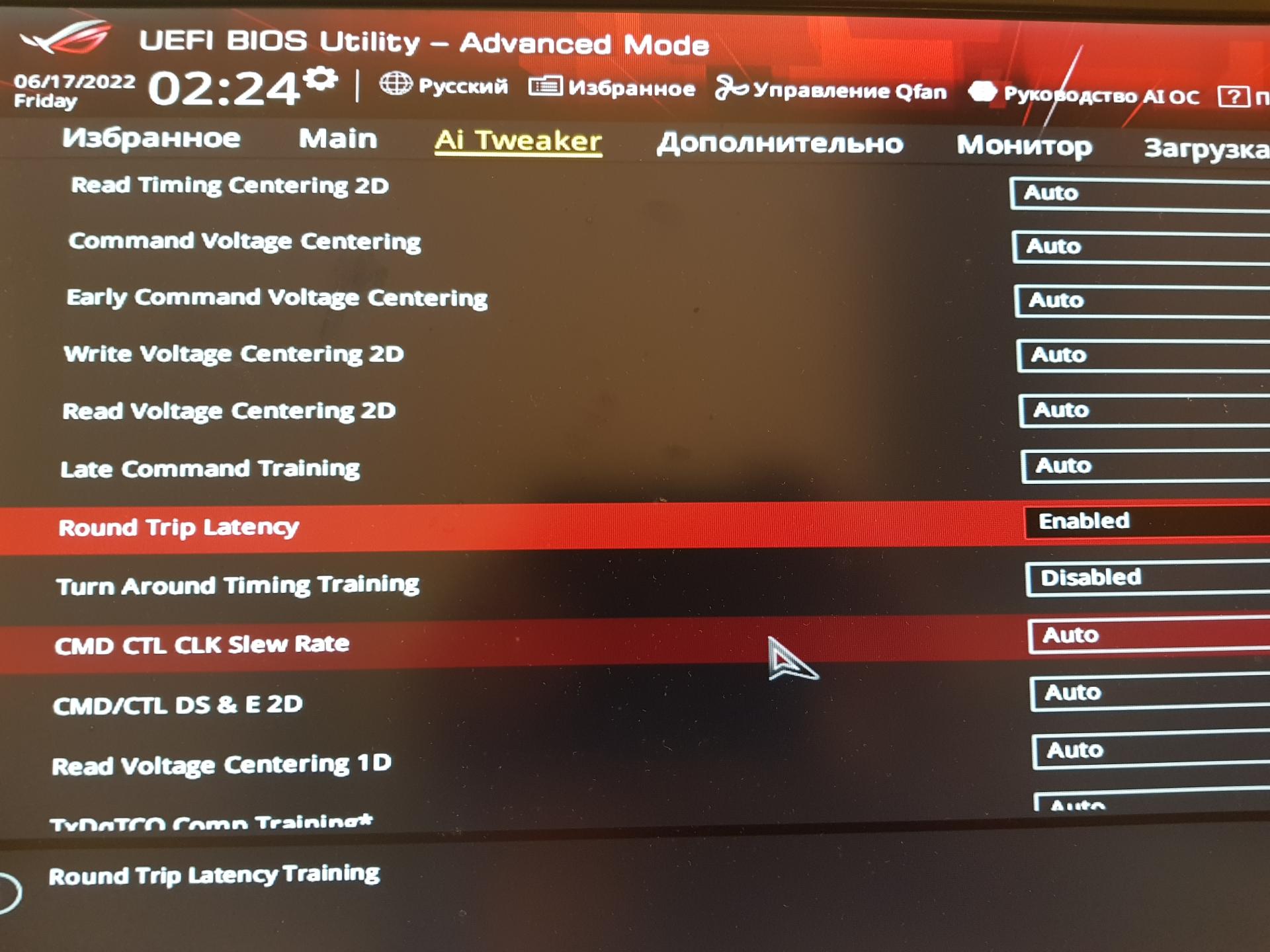

5.В биосе есть Round trip latency и он у меня включен. (где то прочитал, что необходимо включить)

tWR задается через tWRPRE, его и нужно снизить на 6, чтобы tWR стал =12
WTRL я бы опустил на 1, а WTRS поднял на 2.
И для себя я бы настраивал на такую частоту, где первичные тайминги были бы четными.

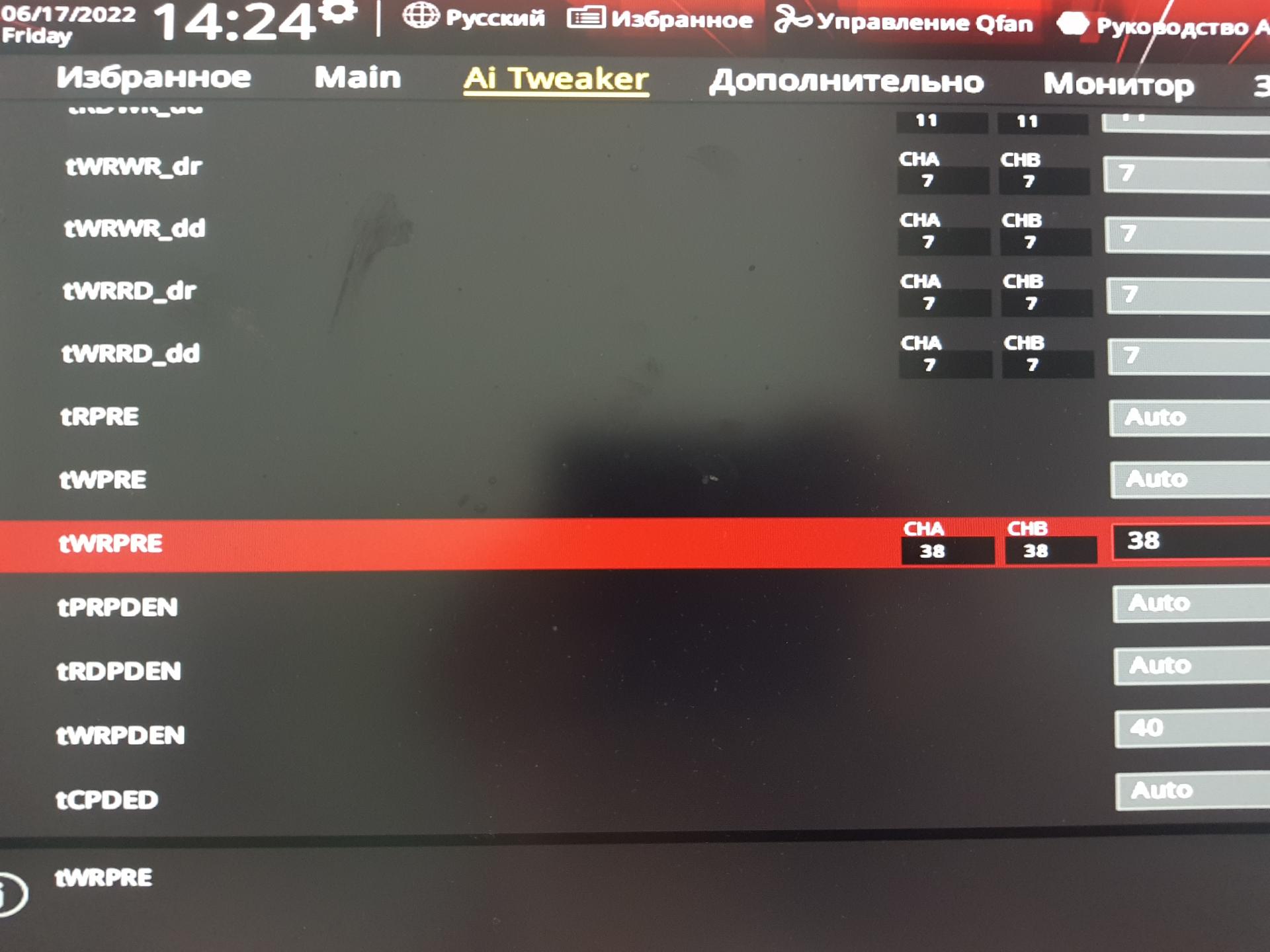

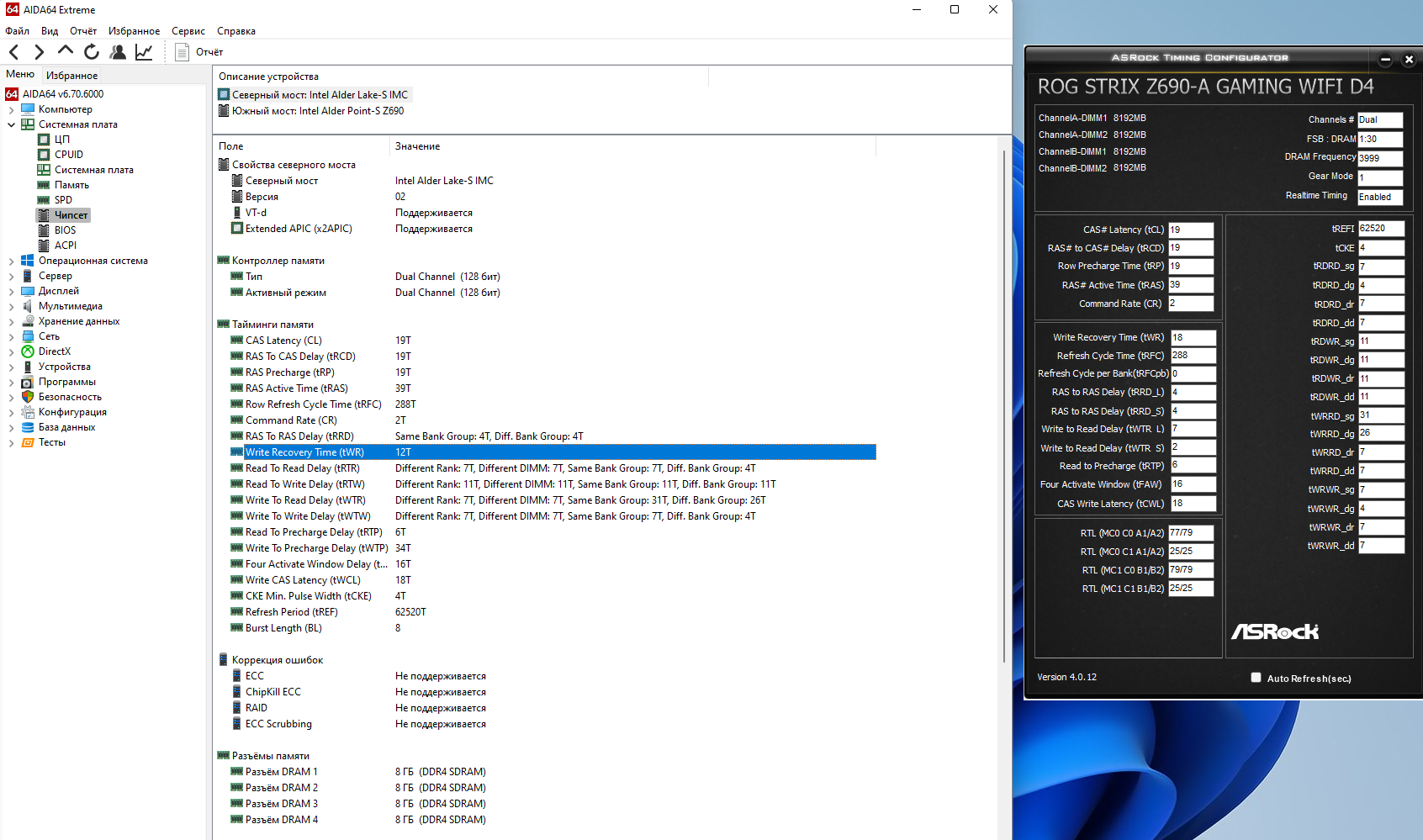

tWRPRE = 38, снизил на 6 до = 32, в конфигураторе twr все равно 18, а в аиде поменялось на 10(скрины)
WTRL опустил=6, а WTRS поднял на 2=4
в итоге загрузилось, чз пару мин синий экран, но после перезагрузки, прогнал тет универсал, прошел без ошибок.

я тоже думал первичные сделать четными, но это какая то память, здесь что то они все нечетные. то 17, то 19... незнаю конечно надо попробывать перенастроить с другой частотой, но ниже будет чем 4000...

Исправлено: Сергей Грей, 17.06.2022 13:47

Дайте скриншот из биоса, где я увижу текущие значения tCWL, tWR .

Добавление от 17.06.2022 14:57:

Turn around может еще есть где-то в биосе, что позволяет материнке самой менять тайминги.

tCWL ставил как раз 18, как в таблице. (изходя из того что писали здесь в теме, что tcwl это twl у asus, а tcwl вообще нету)
