| lastrick Member Автор темы 1/16 ответов 11 лет на iXBT, с июня 2013 | Отдали старенькую веб-камеру. Включаю - не работает. Разобрал, а там 4 провода оторваны от платы. Провода разных цветов: красный, зелёный, белый, чёрный. Есть ещё один чёрный, потолще других, но он не тронут - припаян. В какой последовательности припаивать 4 оторванных провода - не знаю. Есть у кого идеи на этот счёт?  Модель вебки: Mobitechplus MW1350 Спасибо. |

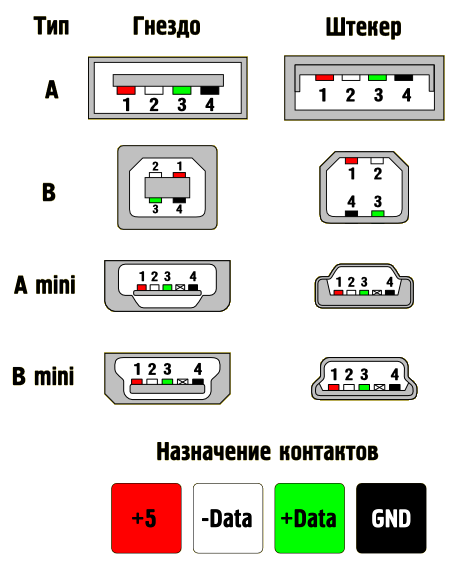

| Batmah Радиаторы в ведро! ASUS в ведро! 8632/18547 ответов, #157 в рейтинге 22 года на iXBT, с июля 2002 458 фото на iXBT.photo Чаще пишет в "Тех. поддержка" (35%) Россия, Сверхдержава Web-страница | lastrick На плате не написано GND , D+ ,D- , Ucc ? Добавление от 26.06.2016 16:37: Общий GND найти легко - обычно соединен с основанием платы.+5V тоже отслеживается - должен быть конденсатор между +5В и GND Остальные два - белый и зеленый - наугад . При неправильном подключении будет "устройство не опознано" К сообщению приложены файлы: |
| lastrick Member Автор темы 2/17 ответов 11 лет на iXBT, с июня 2013 | Batmah Неа, не написано. Вот сфоткал с обратной стороны даже.  |
| Batmah Радиаторы в ведро! ASUS в ведро! 8633/18549 ответов, #157 в рейтинге 22 года на iXBT, с июля 2002 458 фото на iXBT.photo Чаще пишет в "Тех. поддержка" (35%) Россия, Сверхдержава Web-страница | lastrick покажите фото с др стороны |
| lastrick Member Автор темы 3/18 ответов 11 лет на iXBT, с июня 2013 | Batmah Вот эта вторая фотка - она и есть. Попробую по типу А с Вашей схемки. Чёрный к чёрному толстому (GND). Он пойдёт на четвёртое место. Первым будет красный. Зелёный и белый между ними. Спасибо. |
| Musashi Member 1594/2397 ответов 20 лет на iXBT, с марта 2005 2 фото на iXBT.photo Чаще пишет в "Тех. поддержка" (71%) | Зачем нужно чинить убогую вебкамеру? Ради интереса? |
| lastrick Member Автор темы 4/19 ответов 11 лет на iXBT, с июня 2013 | Musashi Да. |
| letitbe 77 Member | lastrick На 99,9% цветовая маркировка проводов соответствует традиционной распиновке. Возможно, вам придется решать другую задачу - с помощью этой маркировки убедиться в том, что веб-камера вообще рабочая. Ибо странно это: lastrick Разобрал, а там 4 провода оторваны от платы |
| Batmah Радиаторы в ведро! ASUS в ведро! 8646/18618 ответов, #157 в рейтинге 22 года на iXBT, с июля 2002 458 фото на iXBT.photo Чаще пишет в "Тех. поддержка" (35%) Россия, Сверхдержава Web-страница | lastrick Заработала ? |
