ZIP80
Ну, тут у меня другая ситуация, проектируемая сеть имеет напряжение 80V частотой 800 Гц, 20W светодиодная матрица имеет напряжение 30-34V, т.е. понадобится гасить 40V, это всего 1 мкФ
А там точно синус? Если не совсем, с ёмкостным балластом прийдётся повозиться: в лучшем случае длительный подбор ёмкости, в худшем - низкая надёжность.
Причём несинусоидальности надо учитывать не только "родные" (от источника), но и вносимые другими нагрузками, которые могут искажать форму напряжения в разное время по-разному.
И 2) допускает ли сеть включение в неё ёмкостной реактивности?

Ходэн
А что нового появилось?

Небольшое дополнение: в продаже (в Москве) реально появились Cree XP-L самого верхнего бина V5 (это которые до 200лм при токе 350 мА), а также Самсунг 5630 бина S4 (до 180 лм/Вт) и обещают в этом году бин S5 (до 190 лм/Вт).
XP-L V5 будут, наверное, интересны "фонарщикам" для очередной модернизации любимых поделий

ZIP80
при 800 Гц возможно лучше индуктивный балласт
При этом уровень гармоник не будет иметь никакого значения

Получил http://www.aliexpress.com/item/25W-SMD5730-2500-2750…/32347292846.html

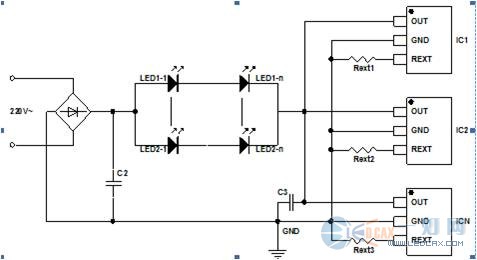

Схема ниже, только на этих пластинах все 72 диода последовательно.
Микруха - ограничитель тока, нашелся китайский даташит: http://wenku.baidu.com/view/de3a2daeaef8941ea76e0596.html
У китайцев есть ещё аналогичная SM2082: http://file1.dzsc.com/product/13/11/01/903845_175111495.pdf
С учётом, что достались они мне по 2$ (продавались по 4 за пару в феврале) - неплохая заготовка для светильника с ёмкостным балластом. В исходном виде они годятся разве что для уличного фонаря, и то с добавлением защит и с уменьшением тока.
Пульсации не мерял - по схеме всё понятно.

Исправлено: RAD, 09.03.2016 19:31

Микросхема не аналог ли LM317 случаем? В режиме стабилизации тока...

-=Chacha=-
Выше даташиты, что общего у неё с 317?

Ну, LM317 тоже в таком режиме можно включить, конечно (когда-то и такие лампы были), но у нее рабочее напряжение куда меньше, запаса на разброс сети нет...

Ощупал с разных сторон XP-L V5. Немного странный гибрид: корпус размером как у XP-G (3.5x3.5), кристалл как у XM-L, линза больше, чем у XP-G, но меньше, чем у XM-L. Оптика от XP-G подходит, но с поправкой на увеличенный кристалл (световое пятно шире раза в два). Визуально заметно ярче, чем XM-L T6, и гораздо ярче, чем любой XP-G. Имеется такая же, как у XM-L, XP-G и подобных им неравномерность цвета в зависимости от угла: если смотреть по центру - синеватый, если сбоку - жёлтый, поэтому ожидать равномерного цвета пятна можно лишь на матовой или текстурированной оптике. Впрочем, для фонарей и фар это не слишком принципиально, а вот яркость порадовала, однозначно идёт на замену всем предыдущим вариантам.

Ы-краткое
а вот яркость порадовала, однозначно идёт на замену всем предыдущим вариантам.

а как с охлаждением?

EuG9775317
а как с охлаждением?

Я использую их при токе до 1 ампера, и в таком режиме греются заметно меньше старых моделей, поскольку прямое напряжение ниже, а КПД выше. Например, при токе 700 мА падение на XP-G 3.1-3.2 вольта, на XM-L 2.95, а на XP-L 2.85 вольта.
Подозреваю, что на предельном токе 3 ампера из-за маленького корпуса могут быть некоторые сложности с рассеянием тепла в плате или "звезде", на которую распаян диод, но это уже вопрос качества "звезды", поскольку по теплопроводности диэлектрика они бывают сильно разные.

Ы-краткое
греются заметно меньше старых моделей,
..
Например, при токе 700 мА падение на XP-G 3.1-3.2 вольта, на XM-L 2.95, а на XP-L 2.85 вольта.
при такой "разнице" что-то заметить только термометр сможет.

vlo

Плюс разница в КПД в примерно в 15-20% c тем же XP-G. В сумме заметно даже наощупь по сравнению с XP-G при равных радиаторах и токах.

Добавление от 16.03.2016 16:47:

PS: КПД XP-G 40-45%, КПД XP-L 60-65% при умеренных токах. И примерно 10% разницы прямого падения напряжения. В итоге имеем порядка 25-30% разницы по тепловыделению. Для XM-L эта разница будет существенно меньше, в пределах 10%.

Ы-краткое
Для XM-L эта разница будет существенно меньше, в пределах 10%.
вы про XM-L2 пишите или есть еще новее?

DmitryCat
вы про XM-L2 пишите или есть еще новее?

Я про XP-L. Это новее, чем XM-L и XM-L2.

Добавление от 16.03.2016 18:54:

Можно считать, что XP-L - это XM-L2, установленный в корпус XP-G, хотя бинуются они по-разному (XP-L на токе 1050мА, XM-L2 на токе 700мА). Удобно для апгрейда с XP-G, поскольку оптику можно не менять.

Исправлено: Ы-краткое, 16.03.2016 19:27

ZIP80
светодиод полетит при незначительных отклонениях всего в 0.1V от оптимума
Я тебе умный вещь скажу, только ты не обижайся…(C)
Светодиод управляется током, при этом напряжение на нём (от прогрева, от старения) может «гулять» довольно сильно. Это раз.
Даже специальным стабилизатором, не говоря уже о гасящих конденсаторах, невозможно обеспечить точность 0,1 В. Прогрев, ну и т. д.
Нужен линейный элемент в цепи — резистор. По-любому.
Можно рассчитать так, чтобы пару ватт на нём рассеивалось (или меньше).

А ещё и частота может в сети малость подгулять на парочку Герц вниз
Не может. НЕ МОЖЕТ!!!
Вся энергосистема синхронизирована по частоте с точностью до долей герца, иначе будет «большой бадабум». Чубайс гаранируэ!

Добавление от 12.04.2016 20:00:

Да, я чё зашёл-то…
В журнале Радиолоцман есть статья, озаглавленная «Изобретатель светодиодов убежден, что будущее освещения за лазерными диодами». Любопытно.

Maxim Sed
а можно 10вт китайские СД по 0.5 бакса
http://olx.ua/obyavlenie/svetodiod-po-10-vatt10w-100…X.html#c79810dd24

12val12
годы идут
цена (в баксах) на СД падает потихоньку

Steve Key
Даже специальным стабилизатором, не говоря уже о гасящих конденсаторах, невозможно обеспечить точность 0,1 В. Прогрев, ну и т. д.

я делал нечто подобное. Питал массив светодиодов напряжением. Но напряжение должно быть термокоменсировано. Есть 2 основных способа это обеспечить:

- "вычислить" потребное напряжение по датчику температуры
- "метод подопытного кролика": питаем образцовый СД стабилизированным током, и поддерживаем на остальном массиве СД напряжение, точно равное "подопытному". Я делал именно это. Само собою, все СД должны быть в одинаковых тепловых условиях (на общем радиаторе).

12val12
а можно 10вт китайские СД по 0.5 бакса
Которые на али по 20-30центов как отбраковка (очень разные кристаллы, некоторые с утечкой).
Я их считаю 3х-ваттными . Нормальный спектр получается только если ставить 2 тёплых желтых и один холодный.

Исправлено: RAD, 13.04.2016 12:55

RAD
На Али есть очень приличные нейтральные и с большими кристаллами. Я под ними работаю и не имею никаких претензий к свету и спектру. Правда они в разы дороже - порядка 13 за десяток 10-Втников

RAD
три шутки по той ссылке купил 2 работают у третьего был брак(светились 4 кристалла из 9)
дал ему 1 ампер его попустило))

12val12
у третьего был брак(светились 4 кристалла из 9)
Это я и назвал "утечкой" - проводимость до начала свечения (нормальный светик должен светить начиная с микроампер). Причём последовательно включеный кристалл в цепочке уже светится, и ярко.
Даже не мерял ток, проверял подсевшей "кроной" - матрицы по 1,5$ засвечиваются равномерно, по 30центов - в случайном порядке.

RAD
"нормальный светик должен светить начиная с микроампер" -это хороший тест.
но когда при десятках мА светимость тех что сутечкой не отличается от "хороших" то выбрасывать жалко

Таки да светодиоды по ссылке за 10 грн на 10 ватники не тянут -
При 600 мА светимость всего в 1.5 раза больше чем при 300 мА
даже если взять 600мА Х 10 Вольт то выходит 6 ваттник.

12val12
Я ж говорю - считаю их 3-ваттными, так и пользую, всё равно выгодно

Эти сборки на 220 Сверхяркие светодиоды (часть 3), #662 снова в акции, по $3.45 за пару. Вдруг надо кому.

RAD, а как они светят: похоже на 100Вт ЛН или меньше? И что с нагревом а то в отзывах пишут, что горячие?
И как посылка шла - меньше месяца? И самое интересное вы их в Киеве или Донецке используете? Если в Донецке, то чем сюда передавали?

jek-1975
Заметно ярче - если включать на полную мощность. Я на полную не планирую, буду питать через ёмкостный балласт.
Естественно, греются, нужен радиатор.
Меньше месяца, в Киев.

Исправлено: mChudik, 19.05.2016 04:10

RAD, спасибо.

Исправлено: mChudik, 19.05.2016 04:12

Если кому пригодится, измерение спектра вот этих диодов:

http://www.ebay.com/itm/371515021097

"Полноспектровые" (full spectrum - люминофор с синим и красным пиками) или монохромный красный + монохромный синий - что лучше для досвечивания комнатных растений?

Полноспектровые
Собственно, для этого их и придумали

niXto
RAD

Вот только нифига они не полноспектровые, там синий диод + красный люминофор

A-Gugu
Белые - это тоже синие с люминофором
Вот только спектр у таких белых получше, чем у ргб без люминофора

У меня есть спектрофотометр, так что спектры я могу смотреть детально, и качественно

Ну, красный "горб" там (в "полноспектровых") явно более размазан. Нужно ли это растениям - сомнительно (пики фотосинтеза - 440 и 660 нм). Это надо бы сравнивать мощность в полосе.

A-Gugu
Так померяй, если есть
Могу заказать на твой адрес, самому интересно
