Karim084
Есть смысл покупать, или он уже устарел и стоит дождаться чего-то нового?
В осцилле все-таки важна больше ширина экрана.
В таком случае надо просто выбирать самый модный и красивый.


mmmax
Таким названием продавец из Китая обходит санкции
Это тот редкий момент, когда китайцы не пытаются надурить, и называют вещи своими именами.

Mahagam
Это тот редкий момент, когда китайцы не пытаются надурить, и называют вещи своими именами.
И похуже есть в Росреестре 10- 20 летней давности , и не прибор делает человека мастером .

mmmax
и не прибор делает человека мастером
Так я и говорю: надо просто выбирать самый модный и красивый.

Karim084
В осцилле все-таки важна больше ширина экрана
Можно привести кучу обратных доводов .. Ну посмотрите вы не три полупериода а два - что изменится ? Мне обычно гораздо важнее что выводится на экран в цифро-буквенном виде ,.. ну там min-max , частота и истинно - среднеквадратичное значение напряжения .

mmmax
С похожими характеристиками 2/50 Мгц около 4000 руб
Какой объем памяти у них, если она есть, что записывают в неё?
Очень интересует функция записи. В идеале хотелось бы, чтобы такой осциллограф-мультиметр записывал в свою память осциллограммы и к ней показания мультиметра. На записи в памяти могу увидеть записанные изображение осциллограммы с показаниям мультиметра, хотя бы чтобы рядом с пиками напряжения были показаны и их значения, измеренные мультиметром?
mmmax, вот у приборов по вашим ссылкам как организована запись в память? Они способны записать в память осциллограммы и связанные с ними показания мультиметра за период наблюдения несколько минут и чтобы частота записи была, 10 раз в секунду?
Для примера, период наблюдения 5 минут x 60 сек x 10 записей в сек=3000 записей изображения осциллограммы и показаний мультиметра для каждой осциллограммы.
В описаниях по ссылкам нет указания, какой интерфейс. Хотелось бы USB.

Исправлено: photohod, 26.02.2025 13:47

mmmax
Можно привести кучу обратных доводов .
Есть ли доводы, чем O9 лучше ZT703?

Karim084
Есть ли доводы, чем O9 лучше ZT703?
Именно по поим ссылкам - точно дешевле . Полоса пропускания осциллографа и разрядность мультиметра одинакова - мне кажется - 703 с O9 . Что и как им измерять - зависит от конкретного человека , и количество багов недоделок - я и никто сейчас не предскажет . Нужен большой сравнительный обзор с метрологией . На eevblog с августа - только описание https://www.eevblog.com/forum/testgear/bside-09-and-…hz-(august-2024)/

Исправлено: mmmax, 26.02.2025 15:37

mmmax
Именно по поим ссылкам - точно дешевле
Да, BSO9 значительно дешевле.
Отличия:
1. sampling rate:
ZT703 - 280 MSps,
BSO9 - 250MSps

2. Экран
ZT703 - 3,5", IPS, широкий
BSO9 - 4,0" (тип неизвестен), продолговатый

Мне экран больше нравится у ZT703. В остальном сложно сделать выбор между ними. По сути, одинаковые.

Karim084
По сути, одинаковые
Да трудно выбрать между двумя девушками , когда молодой и ... неопытный , но горячий Через несколько лет понимаешь что ошибся ( в любом случае )

Добавление от 26.02.2025 21:24:

На этих двух осликах 3 в 1- свет не сошёлся , есть и с голосовым и с сенсорным управлением , и это только небольшого размера - для среднего нагрудного кармана . Цены плюс минус около 100 баксов - карманные ..

Приехал ко мне UT60BT, отличный мультиметр. Показалось необычным, что А и мА измеряет на одних и тех же клеммах и одном и том же положение переключателя. Причем чтобы включить амперы нужно нажать кнопку.

И при измерении до нескольких ампер на пределе - мА не приводит к повреждению предохранителя, что вроде бы как должно быть , просто показывает перегрузку.

Интересно как организовано измерение. Наверное мА измеряет на том же шунте только дополнительно подключается ОУ.

DmitryCat
Интересно как организовано измерение. Наверное мА измеряет на том же шунте
Что мешает измерить и сравнить сопротивление шунта, при измерении А и мА?

RomualdsR
Что мешает измерить и сравнить сопротивление шунта, при измерении А и мА?
Так и сделал, около 0.2 Ом и на мА и на А, при переключении кнопкой никак не меняется. Значит так и есть, мА измеряет от низкоомного шунта.

пс Делал измерение поздно вечером, поэтому как проверить просто, не подумал.

DmitryCat
мА измеряет от низкоомного шунта.
Ну вот, это и объясняет, почему не срабатывал предохранитель. Он там, видимо, на 10 А.

RomualdsR
Ну вот, это и объясняет, почему не срабатывал предохранитель. Он там, видимо, на 10 А.
Да, просто немного удивила рализация, обычно на мА и А отдельные предохранители и отдельное положение переключателя. А здесь на регуляторе одно положение микроамперы, шунт там 3 кОм, и положение мА и А.

DmitryCat
обычно на мА и А отдельные предохранители и отдельное положение переключателя
Так "обычно" 0,1мкА с погрешностью 3% не умеют мерить.

TahoeReload
Откуда 3% взялось?

Mahagam
Откуда 3% взялось?
Барыги попутали. Сейчас глянул у производителя: ±(0.8%+3), 3 знака.

TahoeReload
0,1мкА с погрешностью 3% не умеют мерить.
У UT60BT нижний предел измерения тока – 999,9 мкА, погрешность – ±(0,8%+3). Так что, про измерение 0,1 мкА речи не идёт.

RomualdsR
Так что, про измерение 0,1 мкА речи не идёт.
В смысле, "не идёт"? Погрешность не одна, их несколько. Одна из них, погрешность отображения (или как там она называется). Прибор может измерять 1нА, а шкала отображения прибора имеет разрешение только в 0.1мкА.

У UT60BT шкала прибора имеет разрешение 0,1мкА, значит речь об измерении 0,1мкА всё-таки идёт. Другой вопрос, с какой погрешностью он измерит. Но это именно что "другой" вопрос.

RomualdsR
Если на пределе 999,9 мкА пытаться мерить ток порядка 0,1 мкА, то, из-за погрешности в младшем разряде на 3 единицы, результат не будет иметь никакого смысла
Опять же, зависит от типа измерения. Если интересует абсолютное измерение - да. Если же нужно сравнить два тока, т.е. интересуют относительные цифры, может и 0.1мкА пригодится. Можно возразить, что у АЦП есть нелинейность и всё такое, но это отдельная тема.

DmitryCat
0.2 Ом
Измерение напряжения - разрешение 1 мкВ, тока - разрешение 0.1 мкА, логично ожидать сопротивление шунта 10 Ом на малых токах.

Добавление от 27.02.2025 16:53:

шунт там 3 кОм
Так какое сопротивление шунта на малых токах ?

RomualdsR
Если на пределе 999,9 мкА пытаться мерить ток порядка 0,1 мкА ... результат не будет иметь никакого смысла

У лаборантов сейчас просто опустились руки.

2021
Так какое сопротивление шунта на малых токах ?
На положении регулятора для измерения микроампер - 3 кОм

На положении регулятора для измерения ампер и миллиампер - 0.2 Ом, а возможно и меньше, так как в измерении участвовали провода и прибор на пределе измерения Ом не точный

DmitryCat
На положении регулятора для измерения микроампер - 3 кОм
Странно, на микроамперах обычно используют подобную схематику:
https://www.electroschematics.com/wp-content/uploads/2011/05/microampere-meter.png

Mahagam
Странно, на микроамперах обычно используют подобную схематику:
Если не считать диод, то там 10 кОм.

Свой измерил и получил 3 кОм в обоих направлениях. Надо будет найти схему мультиметр а и посмотреть.

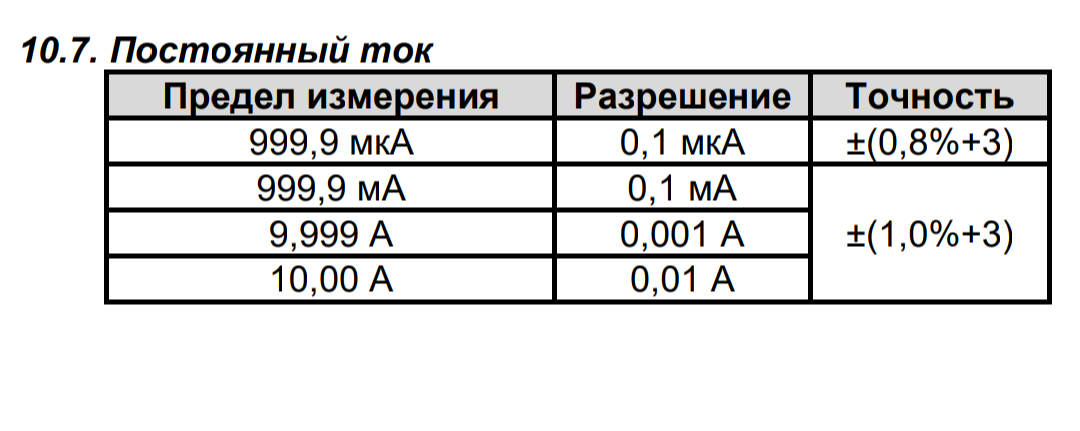

Точность по току из даташита на прибор.

Добавление от 27.02.2025 19:56:

+3 это что, плюс 3 мкА?

DmitryCat
Если не считать диод, то там 10 кОм.
Через этот резистор протекает только ток утечки входа усилителя, это 0.5 пикоАмпера.

Mahagam
на микроамперах обычно используют подобную схематику
В качестве универсального измерительного прибора такое не годится. Должен быть резистивный шунт, чтобы гарантировать импеданс и отсутствие возбуда.

DmitryCat
Надо будет найти схему мультиметр а и посмотреть.

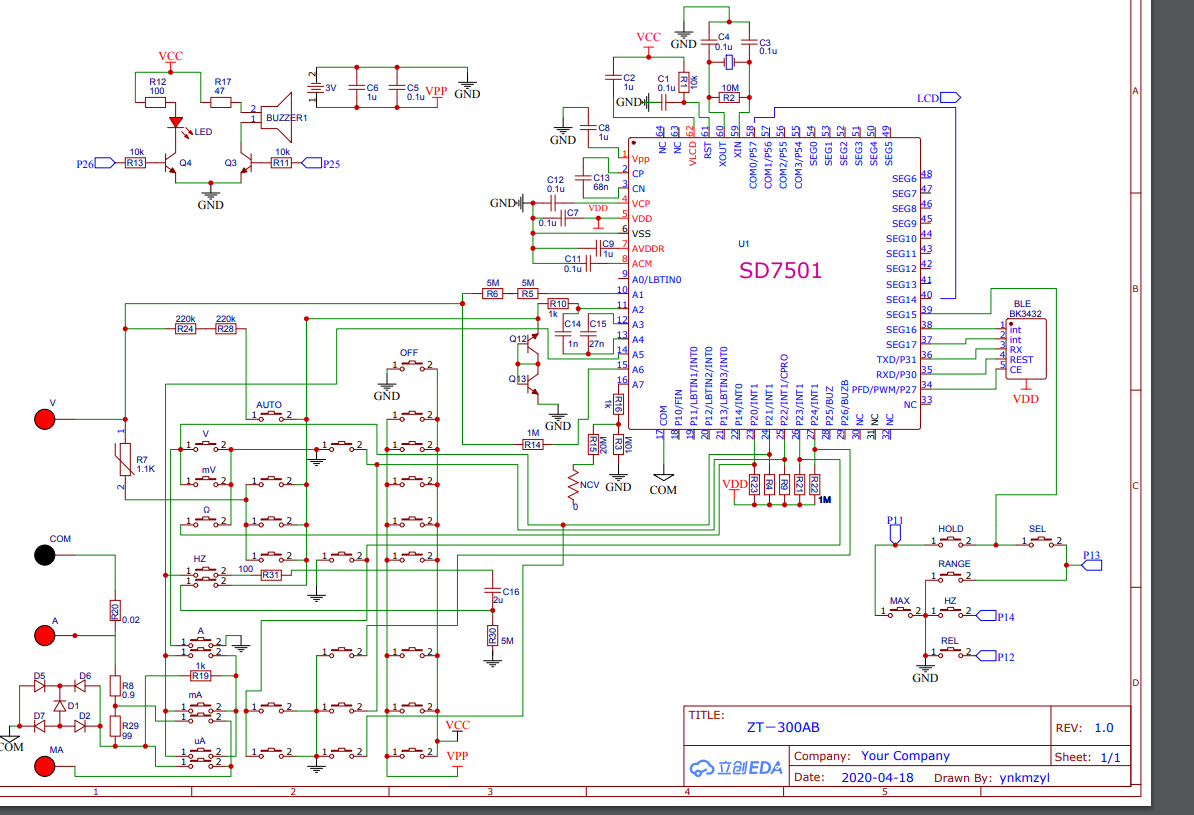

Схема ZT300ab , может чтото прояснит .

2021
В качестве универсального измерительного прибора такое не годится.
В универсальных приборах и шунт и такая схема в зависимости от диапазона. Иначе до наноампер не добраться.

mmmax
Схема ZT300ab , может чтото прояснит .
В UT60BT измерение сделано иначе, там одна клемма для измерения ампер и миллиампер, и одно положение регулятора.
При повороте регулятора для измерения мА и А, прибор сначала переходит на измерение мА, чтобы включить А, нужно нажать кнопку RANGE.

А в приведенной схеме классическое подключение.

Karim084, еще выбираете? А если уже заказали, то какой прибор, ZT703 или Bside O9?

photohod
еще выбираете? А если уже заказали, то какой прибор, ZT703 или Bside O9?
Пока не заказывал. т.к. они оба резко подорожали. O9 уже в цену ZT703. За одну цену предпочел бы ZT703 из-за ширины и более качественного экрана.
