Вот моя , не могу найти отличия

2 фото

Naohoty
Подписал выводы, чтобы было понятнее где ошибка.

Короче к и б поменять местами на плате?

Naohoty
Как минимум эмиттер должен быть запаян в другое место И остальное проверьте.

Перепаял, а что будет если что то не так?

Naohoty
С виду по схеме ничего не будет, не должно пробить, токи маленькие.

Короче не помогло не включается от сети, и стало только хуже, на кнопку реагирует раза с пятого , но режим работы какой-то корявый ( видно что диоды не горят, режим кондиционирования не включается) и с кнопки не выключается

А выше про мобильный кондиционер писали, что аналогичная схема не сработала и он добавил еще транзисторы , может как-то ее попробовать реализовать (фото 2), просто на схеме этой я вообще ничего не понимаю

Naohoty
Покажите с обоих сторон что получилось.

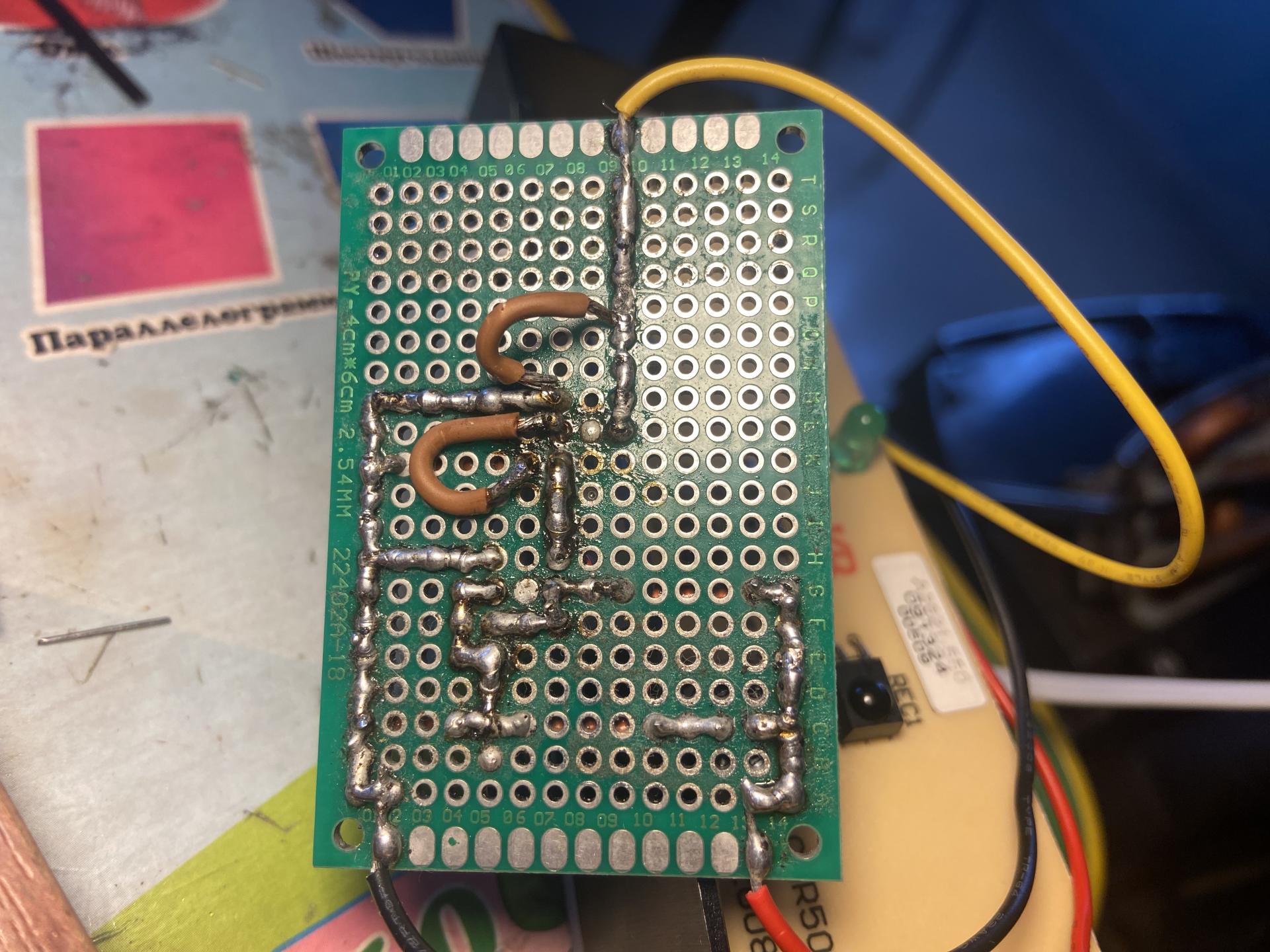

Вид спереди ( ничего там не менял)

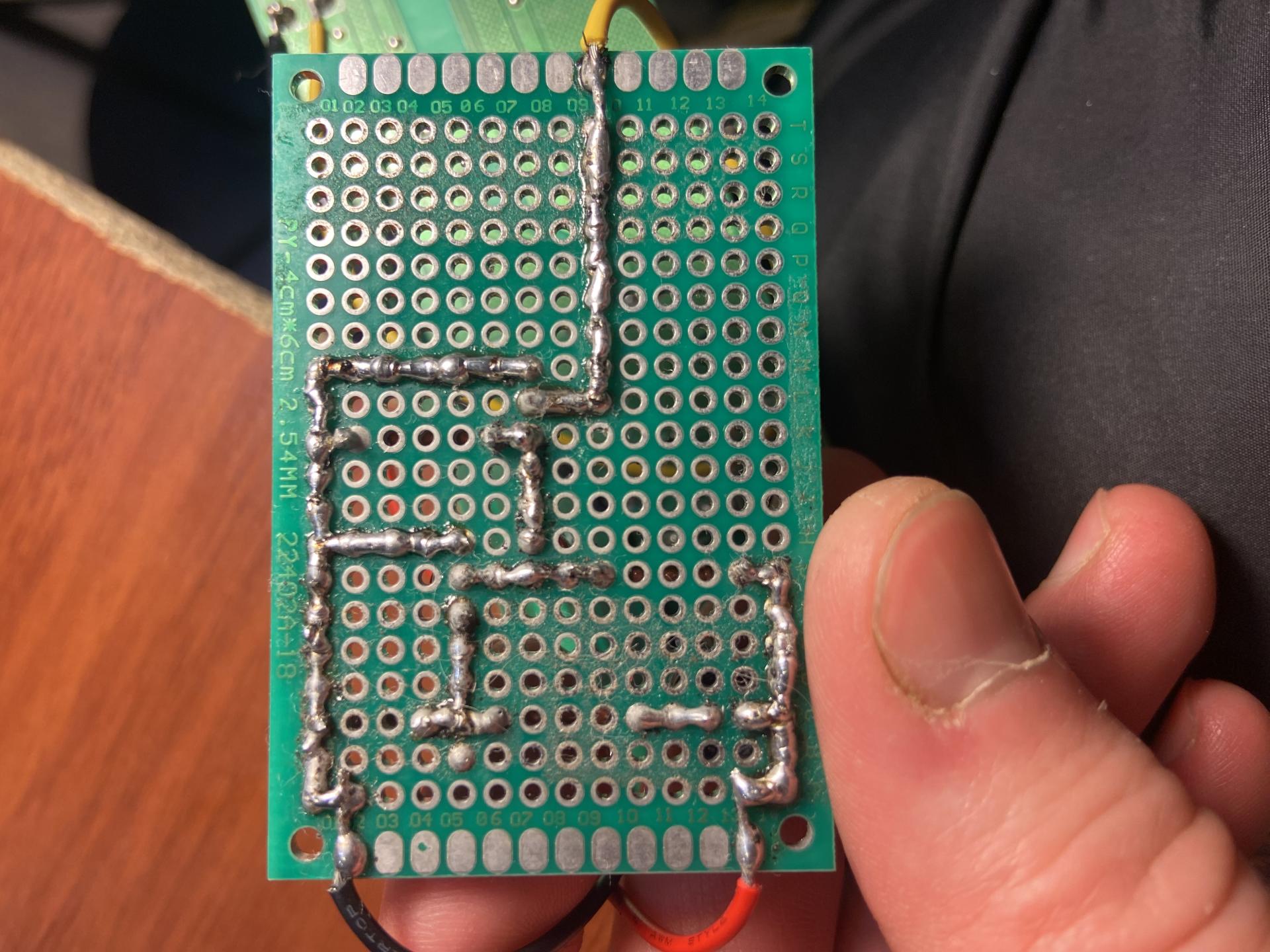

Обратная сторона

Naohoty
Вы не всё корректно перенесли, я всё не смотрел, но первое что бросилось в глаза - база обоих транзисторов должна быть подтянута к земле резисторами. А у вас эти резисторы подключены к коллектору зачем-то

Если не трудно, можно как для деб…ла , какую тот наглядную схему нарисовать? Я уже запутался, что я напаял

Добавление от 26.03.2025 12:23:

Или на моей плате указать что куда изменить

Naohoty
ИМХО вы очень близки. Просто давайте сначала - на картинке с платой нарисуйте схему поверх платы, подпишите резисторы, наименования выводов транзисторов (ЭБК) и всё сразу станет понятно.

По правильному на транзистор +5 v куда идет, на коллектор? Земля (GRD) на базу? И с эмитера все уходит на sw , правильно?

Короче перепаял входы и выходы на втором транзисторе, стал включаться от сети, но кратковременно, а потом отключается, как будто долго кнопку жмешь ( такое было когда проверял включение кондиционера от сети при нажатой кнопке) , может конденсатор другой повесить ? Сейчас у меня на 220 мкф

Я так понимаю надо еще убрать соединение ( на фото выделил красным)

Naohoty
Схема - это вот это, а вы взяли за пример фото собранного экземпляра, где автор наверняка использовал какие-то другие транзисторы, с иной цоколёвкой (ЭКБ).

Земля (GRD) на базу? И с эмитера все уходит на sw , правильно?
Нет.
Должно быть соединено так:



может конденсатор другой повесить ?
За длительность нажатия отвечает С2. Но сначала приведите схему в соответствие с оригиналом и флюс отмойте.

Исправлено: KaVc, 26.03.2025 13:27

Короче куплю все материалы, буду собирать заново

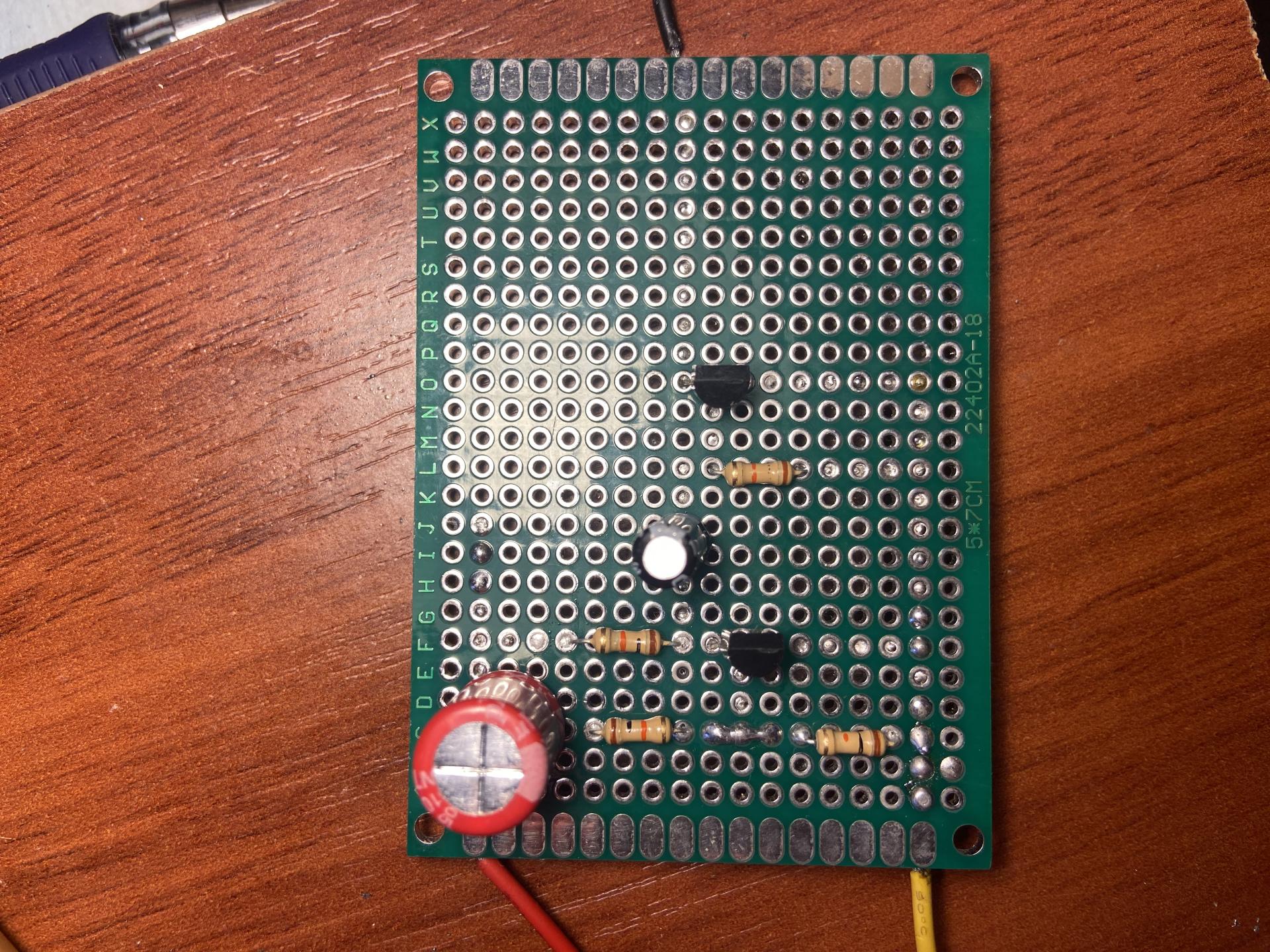

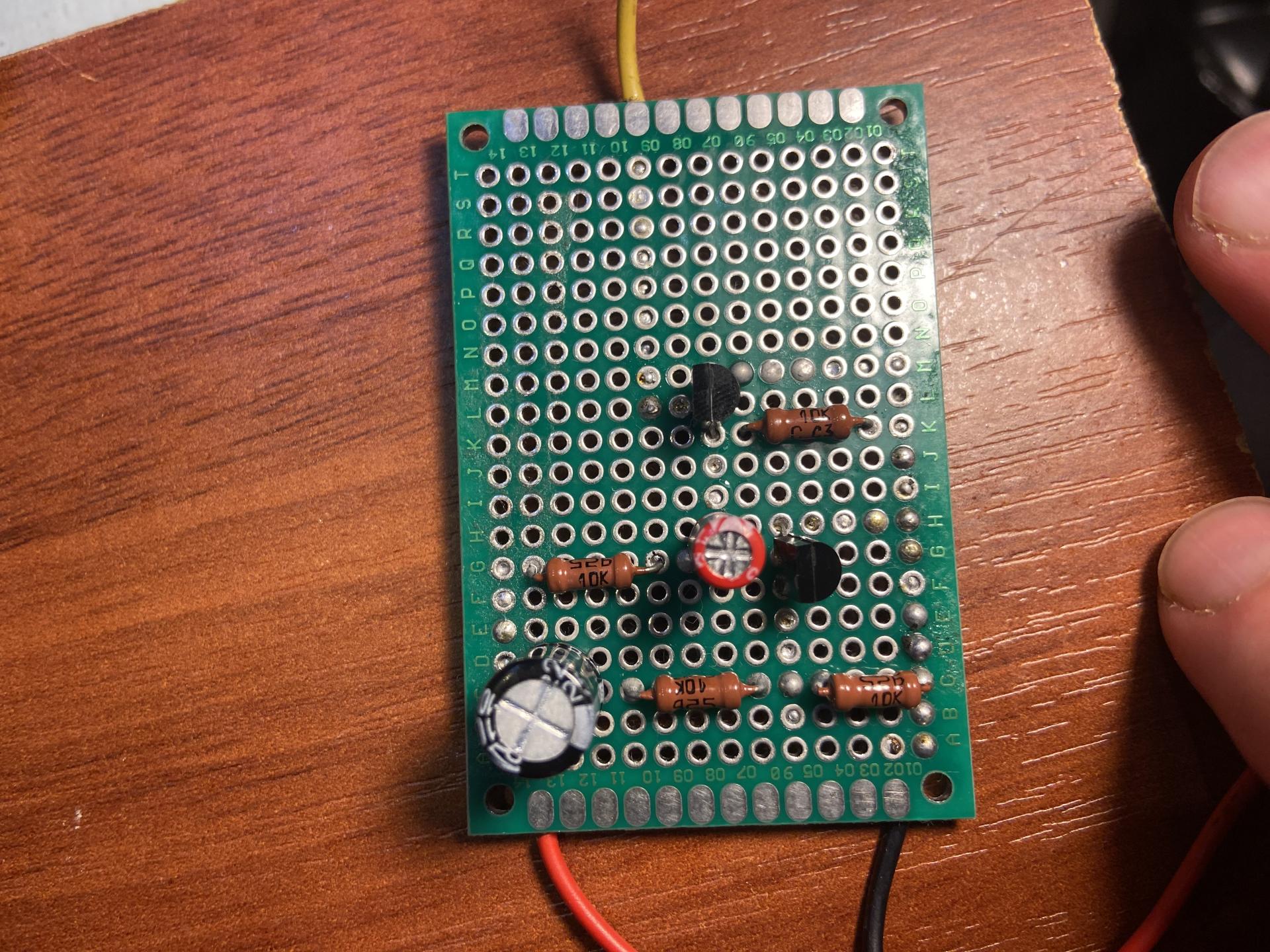

Переделал новую плату, все четко по схеме, но кондиционер при включении в сеть , думает что кнопка долго нажата и отключается, а при включении кнопки физически кондиционер работает некорректно, что еще можно сделать ?

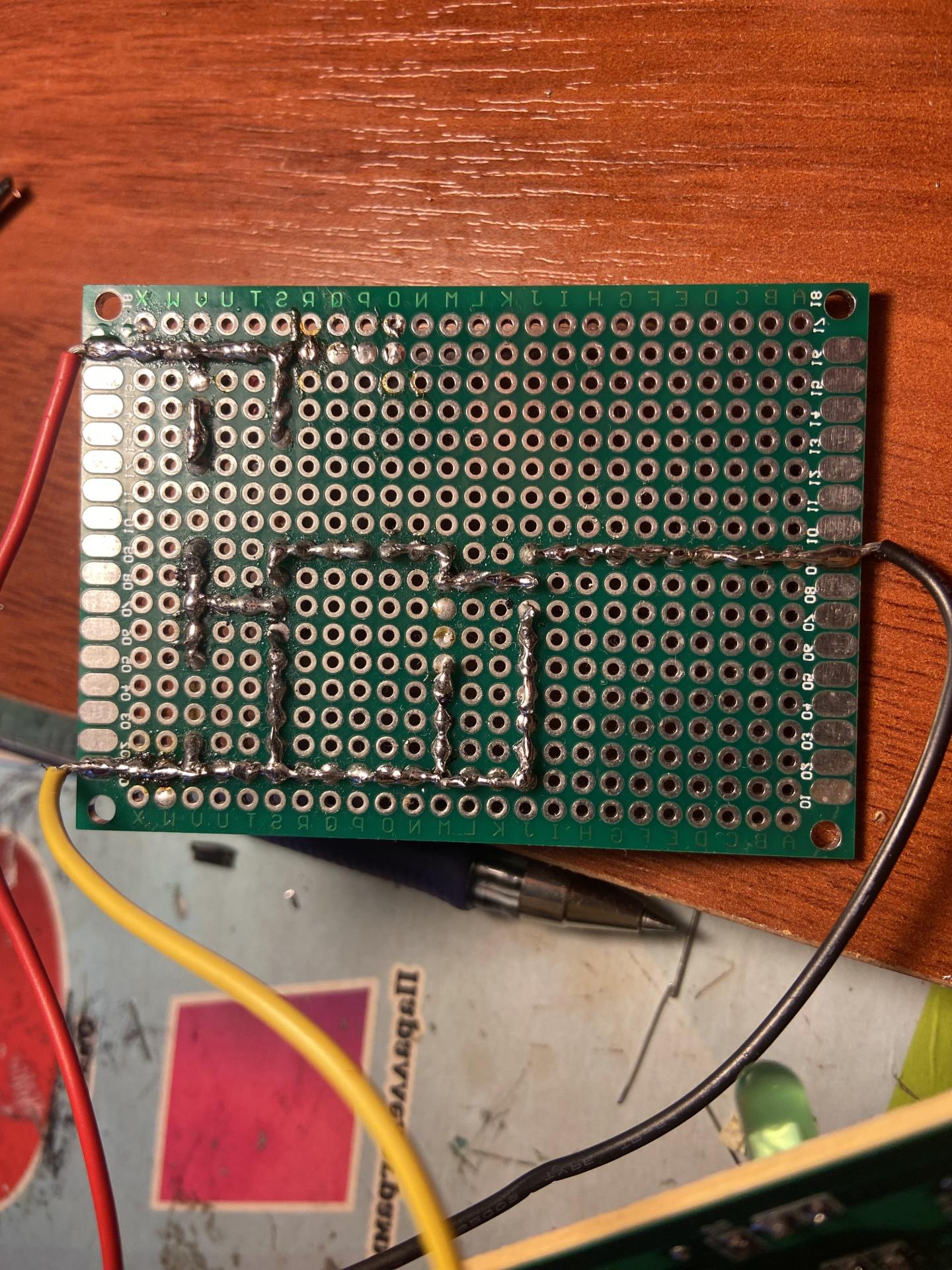

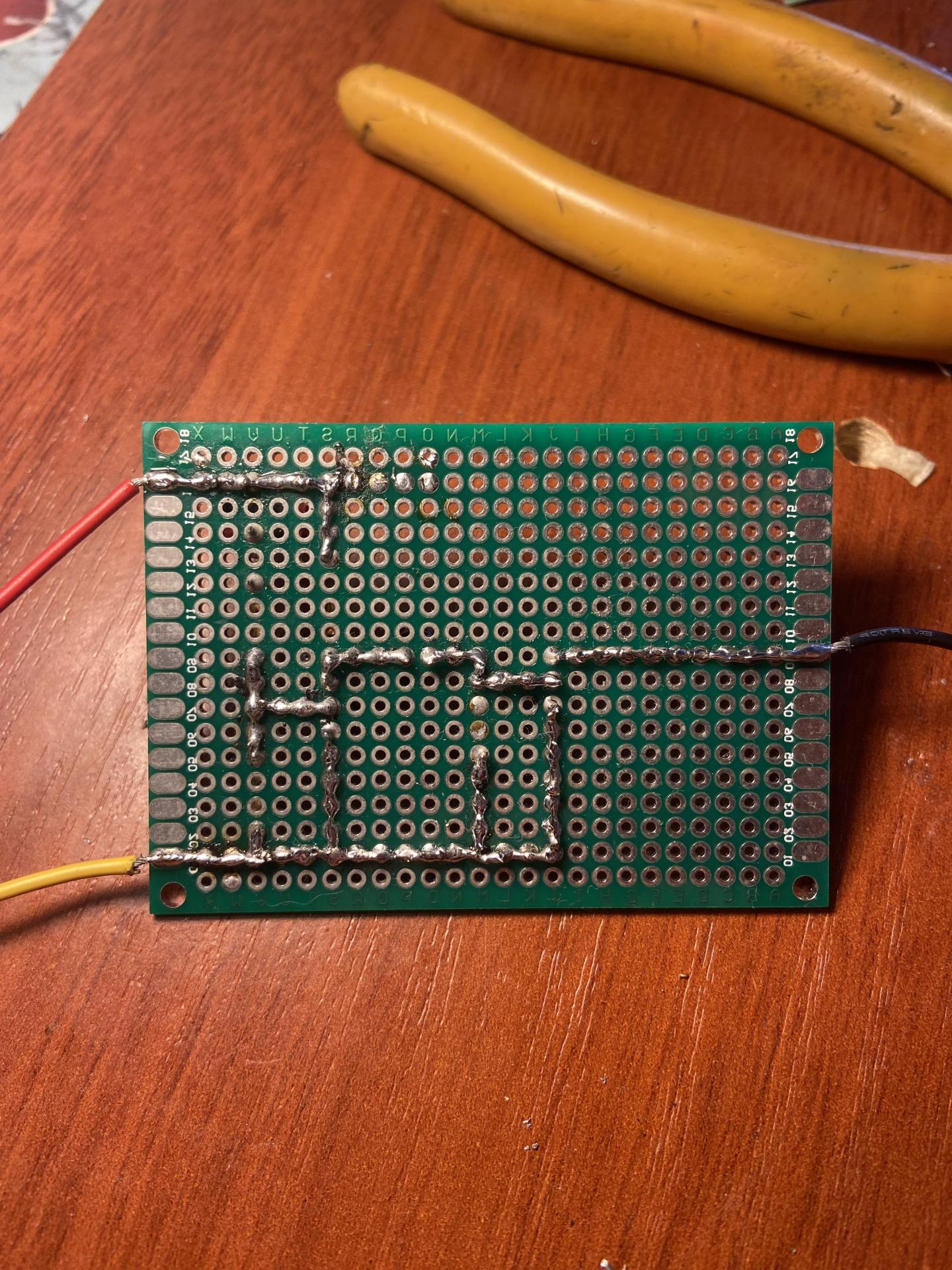

Фото 2 сторона ( перевернул для удобства просмотра)

Naohoty
перевернул для удобства просмотра
Я конечно всё понимаю - но вот с удобством тяжко
Если можно - оба фото в одном сообщении, и в одной ориентации платы. А то так весьма тяжко отслеживать распайку Но с виду теперь порядок, да. Может и не надо уже фото.

Добавление от 26.03.2025 16:23:

Naohoty
И меня смущают провода, раньше у вас жёлтый был выходом схемы, а теперь он стал землёй. Это нормально? Жёлтый идёт на землю?

Naohoty
что еще можно сделать ?
Как минимум допаять забытую перемычку.

Да желтый пустил на землю, так привычнее

Добавление от 26.03.2025 16:26:

Два фото одновременно не могу выложить, много весят, не отправляются

Naohoty
так привычнее
Ну вообще жёлтый это скорее к питанию, обычно земля это чёрный, синий, но это не принципиально совершенно.

Спасибо за подсказку, Допаял, ничего не изменилось, выходит в ошибку так же

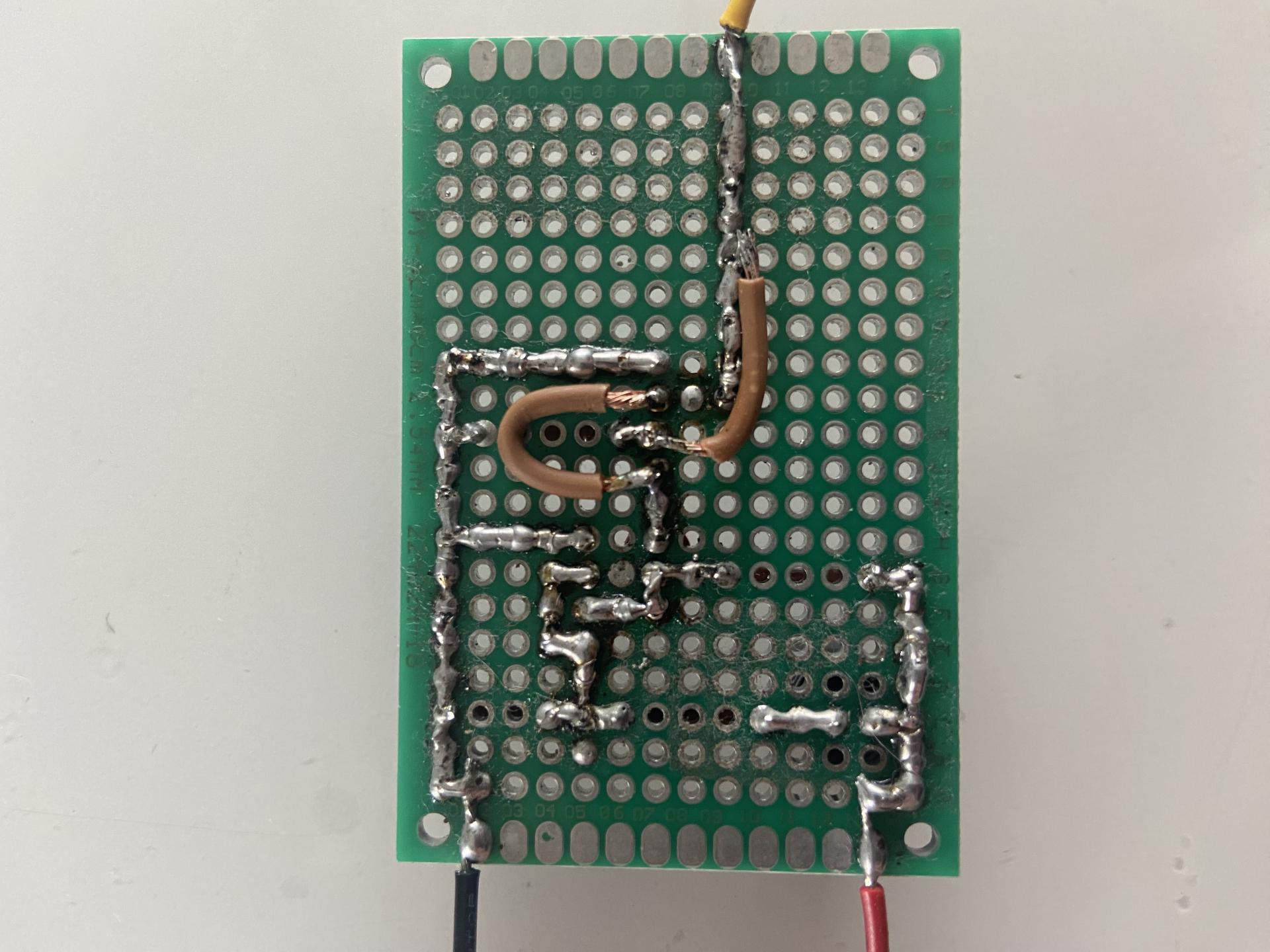

Обновил фото

Добавление от 26.03.2025 16:41:

Почему то оно переворачивается на бок само

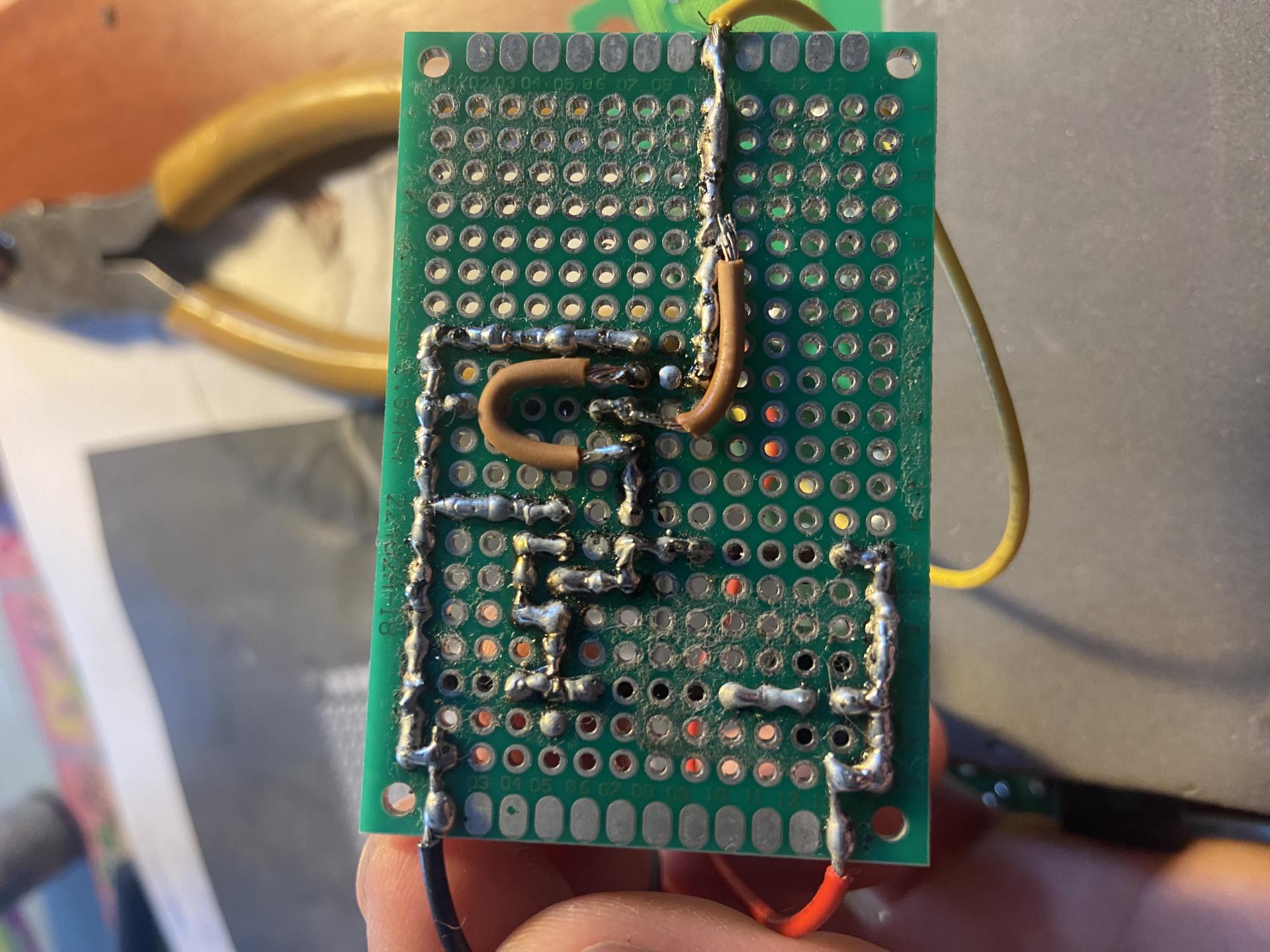

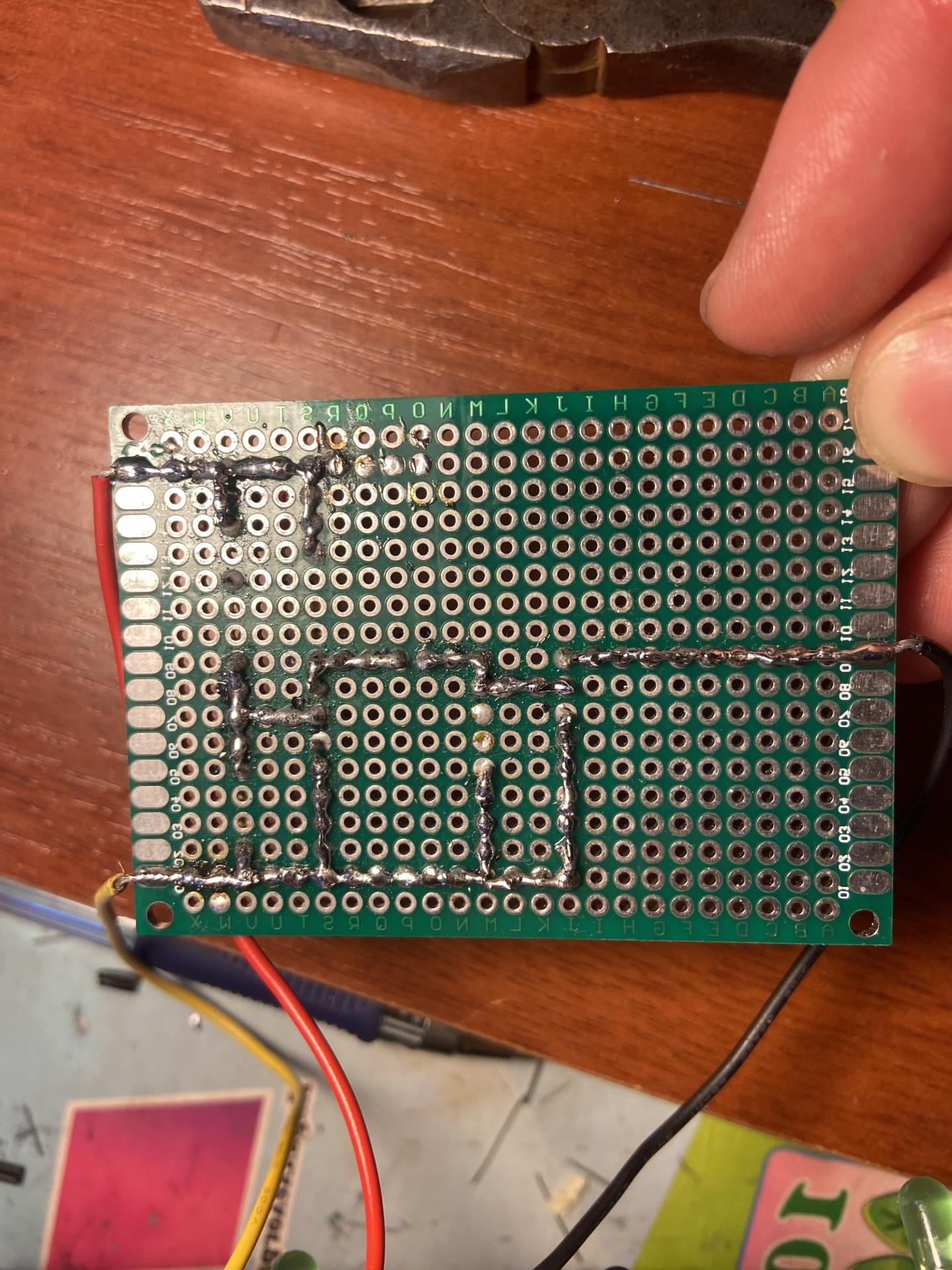

Вид сзади

Naohoty
Вид сзади
Перемычка не там
Простейшая схема включения устройства (кнопки включения), при подаче напряжения., #96

Увидел еще косяк, попробую исправить

Naohoty
В другом месте перемычка должна быть

Да исправил, но теперь при подаче сети кондиционер не реагирует, как будто ничего и припаяли к нему, а через некоторое время сек 20 и больше начинает попискивать

Добавление от 26.03.2025 17:09:

Попробовал еще раз, он первый раз включился, второй раз опять как будто кнопка долго зажата уходит в ошибку

Добавление от 26.03.2025 17:45:

при включении кондиционера в сеть вольтаж как то должен меняться в сторону увеличения на плате , на выходе (проводах) GND и SW? Показания 2,5 v , потом опускается до 0,1 v, а при отключении от сети увеличивается до 0.50-0.60 v и падает до 0,1v

Добавление от 26.03.2025 18:01:

Кстати если замерять напряжение на плате от проводов красный (+5v) и черный SW, напряжение 5 вольт, но оно не падает, и кондиционер ругается

Naohoty
Попробовал еще раз, он первый раз включился, второй раз опять как будто кнопка долго зажата уходит в ошибку
Схема относительно долго возвращается в исходное состояние. Если выключение было короче ~10 секунд, то задержка нажатия будет укорочена.
Исправить можно добавлением D1 (любого типа).

Также при С1=220u для корректной работы схемы C2 нужно увеличить до 22...47 мкФ, иначе будут нечёткие срабатывания.
Впрочем, на первой странице это упоминалось.

Мужики какие же вы крутые! От всей души благодарю Вас alexey_public и особенно KaVc! На таких как вы держится Россия и простые мужики как я( кроме паяльника в микросхемах я ни бум бум)! Спасибо Вам огромное за помощь и поддержку! В удивление , два месяца искал на просторах интернета как можно сделать простое включение сложного прибора напрямую от сети!
В итоге, после последних советов, купил сразу несколько конденсаторов (на с2, 22 и 47 мкф) диод по схеме). Думаю рискну, подключил диод и конденсатор на 47 мкф, кондиционер худо вяло заработал но ругался (сам себя включал и выключал, вяло реагировал на кнопку ). Перепаял конденсатор на 22 мкф, при включении так же было много не состыковок по работе кондиционера. Отпаял диод обратно, но все равно что то было не то ( не горели диоды, реакции на кнопку и тп). Короче припаял опять конденсатор на 47 мкф ( без диода) и о чудо все работает на 100 % , идеальное включение, и потом кнопки все реагируют как надо. Кстати питание на доп плате вначале 2.5- 2,6 v, потом поднимается на 4,9 и потом на 5., 5,1 v, потом опускается на 2,6 v, и больше не поднимается! Еще как вариант можно подумать как сделать что бы питание на плате при отключении питания опускалось быстрее с 2,5 до 0 v ( для быстрого повторного включения)! Эта схема работы кондиционера мне нужна для охлаждения теплицы от внешнего контроллера температуры! Еще раз огромнейшее спасибо! Жму руку, смог бы обнял!

Naohoty
Эта схема работы кондиционера мне нужна для охлаждения теплицы от внешнего контроллера температуры!
ИМХО постоянное отключение по питанию ему здоровья не прибавит. Тут и правда надо подумать о
TahoeReload
Сделать аналог пульта, воткнуть его в ту же розетку и направить на приемник. После появления питания, пусть через n секунд подаст команду включения, можно даже с повтором 2-3 раза. Реализовать можно на какой-нить копеечной Ардуине, а по софту к ней наверняка есть готовые библиотеки.

А как пульт ( я имею ввиду на ардуине) сможет плавно выключить кондиционер при отключении питания, ведь обрушится питание на пульте. К сожалению Ардуина для меня темный лес, найти бы готовое изделие (пульт) от 220 v.

Naohoty
при отключении питания, ведь обрушится питание и на пульте
Пульт запитывается от источника сигнала. Ну т.е. у вас есть
внешнего контроллера температуры
У него есть питание, вот от него пульт и запитывать (и это не считая того что кондиционер отключенный с пульта продолжает запитываться от сети, ведь иначе он не включится с пульта).
