Приобрел нагрузку DL24, изучаю, решил создать тему, т.к возникают вопросы, на которые я не смог найти ответы в Интернете.
Вопрос 1 - нет ли возможности в настройках устройства отключить Bluetooth модуль? Он всегда постоянно включенный?
Вопрос 2 - я правильно понимаю, что в режиме CV - нагрузка работает как стабилизированный блок питания на выход? Т.е выставил я на ней любое напряжение и могу к выходу подключать потребителя этого стабилизированного напряжения?
Вопрос 3 - режим СR - можно использовать как подключение на выход установленного выходного сопротивления, например, для настроек при подборе нужного сопротивления при отладке электронного устройства?

Вопрос 4 - пищалку как можно включить?

Исправлено: krserv, 09.12.2024 07:08

krservнагрузка - значит работает как нагрузка. Там нет ничего на выходе. CV - один из режимов нагрузки. Она подбирает свое сопротивление так, что бы на источнике питания было постоянное напряжение
https://supereyes.ru/articles/other/kak-vybrat-elekt…E0HJKsacxI7dd8720

Serge Petrov
Она подбирает свое сопротивление так, что бы на источнике питания было постоянное напряжение
Пока не въезжаю зачем это нужно. Почитаю статью по ссылке, спасибо.
Еще вопрос, у нагрузке справа есть еще один входной разъем питания чуть выше и рядом со светодиодами Bluetooth индикации - нигде не нашел о его назначении. Многие спрашивают о нем в Интернете, и не получают ответа.

Добавление от 09.12.2024 14:31:

Serge Petrov
Она подбирает свое сопротивление так, что бы на источнике питания было постоянное напряжение
Почему она не может работать как стабилизатор напряжения? Если я на вход подаю нестабилизированное питание от блока питания, то блок питания становится стабилизированным, потому, что на его выходе (входе нагрузки) будет постоянное напряжение - верно?

krserv
Если я на вход подаю нестабилизированное питание от блока питания, то блок питания становится стабилизированным, потому, что на его выходе (входе нагрузки) будет постоянное напряжение - верно?
Верно, но только если БП работает в режиме стабилизации тока или по иной причине имеет мягкую ВАХ.
Недопонимание возникло от того, что в вопросе №2 внешний БП подразумевается, но не упоминается.

KaVc
Верно, но только если БП работает в режиме стабилизации тока или по иной причине имеет мягкую ВАХ.
под блоком питания я понимаю понижающий трансформатор, выпрямительный мост и сглаживающие фильтры, а далее подключить его к нагрузке и получить таким образом на выходе блока питания стабилизированное питание.

Добавление от 09.12.2024 16:47:

еще думаю, о не стандартном возможном применении этой нагрузки. Есть у меня зарядное устройство Вымпел 9, но у него плавает зарядный ток, нужно постоянно его поправлять. Как бы использовать эту нагрузку для получения постоянного тока заряда? Наверное никак? Постоянное напряжение я могу получить, а вот ток заряда, только если тратить его на потери в нагрузке. Т.е мне нужно постоянно поддерживать ток заряда в 0.7А я могу поставить батарею на заряд в цепи нагрузки, но при этом буду тратить энергию на потери в нагрузке.
Или не буду? может потери в нагрузке будут не большими, т.к напряжение будет все на АКБ? Не могу по поводу аккумулятора сразу так сообразить? Нагрузка есть надо попробовать, как она будет вести себя в цепи с последовательно включенным АКБ. Как будет распределяться напряжение на нагрузке и АКБ?

krserv
Наверное никак?
Почему? Если в нагрузке выставлен ток в 0.7А, то на выходе из нагрузки в балласт как раз будет тот самый ток

krserv
под блоком питания я понимаю понижающий трансформатор, выпрямительный мост и сглаживающие фильтры, а далее подключить его к нагрузке и получить таким образом на выходе блока питания стабилизированное питание.
Нет, тут ничего хорошего не выйдет. Для такого БП стабилизатор должен быть последовательного типа, а не параллельного.

Есть у меня зарядное устройство Вымпел 9, но у него плавает зарядный ток, нужно постоянно его поправлять.
В каких пределах он плавает, что это становится критичным?

krserv
Есть у меня зарядное устройство Вымпел 9, но у него плавает зарядный ток
Инструкцию не читай, сразу сюда пиши.

krservу меня же другая. Найдите доку на нее. Там будет описание

Mahagam
Зная многолетние традиции левшей из питерского "Ориона", вполне можно допустить заметную нестабильность тока при нагреве ЗУ, но для большинства свинцовых АКБ это безразлично, лишь бы конечное напряжение стабилизировалось.

alexey_public
Если в нагрузке выставлен ток в 0.7А, то на выходе из нагрузки в балласт
пока не въеду сразу. Как сделать? 0.7А у нее будет на выходе при разряде, а я хочу использовать это при заряде внешним источником. Источник проверить нагрузить 0.7А я могу. А вот АКБ заряжать последовательно с нагрузкой тут надо понять как падение напряжение будет, с учетом малого внутреннего сопротивления акб, полагаю что все напряжение будет на выходе самой нагрузке, а не на аккумуляторе.
Придет заказ, тему создам по нему, и будем делать все вместе коллективно

Добавление от 09.12.2024 23:06:

KaVc
В каких пределах он плавает, что это становится критичным?
он не просто плавает, там нет стабилизации тока. АКБ заряжается, внутреннее сопротивление уменьшается и ток возрастает. Вот я сейчас выставил ток заряда 0.7А - напряжение на АКБ - 13.1В, посмотрю что будет через 1 час без коррекции.

Добавление от 09.12.2024 23:09:

Serge Petrov
Найдите доку на нее. Там будет описание
Все есть, но это китайцы, может на китайском где-то и есть, на Английском не нахожу, правда я вскользь прочитал, еще не переводил каждое предложение. Но в Интернете многие задают этот вопрос, ответа не нашел пока.

Добавление от 09.12.2024 23:15:

Купил с рук Вымпел 27, он до 19В, по сравнению с Вымпел 9, у него тоже есть регулировка по току - уже его буду до ума доводить, цифровой индикатор поставлю, может энкодер, стабилизатор тока, что найду у китайцев.

Всем привет. Нагрузка ATORCH DL24P при разряде 48 вольтового аккумулятора на 150W бахнул главный транзистор и потянул за собой управление вентилятором. Может кто смилостивится сфотографировать его маркировку чтоб можно было заменить?...

Suzzzнадо было читать муську. Это нагрузка на 60Вт

Suzzz
бахнул главный транзистор
Если не нужно снимать вентилятор, все сфотографирую, что нужно, вентилятор с радиатором снимать не буду.
Только не сразу, сейчас занят, и камеру высокого разрешения со стендом нужно развернуть. Могу телефоном, но его тоже нужно на стойку закрепить, чтобы руки не тряслись для четкого снимка. Если получится без стойки могу попробовать, то что не под радиатором в открытом доступе.
Вот здесь посмотрите, может поможет:
https://mysku.club/blog/china-stores/84141.html

Вот еще:
https://mysku.club/blog/aliexpress/83513.html

Исправлено: krserv, 10.12.2024 12:50

krserv
АКБ заряжается, внутреннее сопротивление уменьшается и ток возрастает
Эффект от уменьшения внутреннего сопротивления с лихвой перекрывается ростом ЭДС АКБ.
Если напряжение не падает, а ток растёт - это именно кривая стабилизация тока в ЗУ, что для изделий Ориона не новость.

Serge Petrov
Это нагрузка на 60Вт
не путайте людей, ее нагружали при 12В током в 12А, я тоже буду нагружать при 13В током в 10 А. 150 Вт она выдерживает, но лучше, конечно не рисковать и максимум ей давать в 120 Вт.

krservне спорьте плиз, это нагрузка на 60Вт. Кто там и как ее нагружал - лично мне до одного места. После того, как несколько раз грамотно на муське проехались по этим нагрузкам, китайцы стали затирать маркировки транзисторов. А до того там было вполне однозначно, на сколько эта нагрузка Ватт по режимам SOA на DCну.. удачи)

KaVc
Если напряжение не падает, а ток растёт
пока держится, испугался наверное, похоже, что он плохо работает с полностью разряженным АКБ.
Но теперь уже это не актуально, вопросы будут к Вымпел 27, в процессе его переделки уже в новой теме, его личной

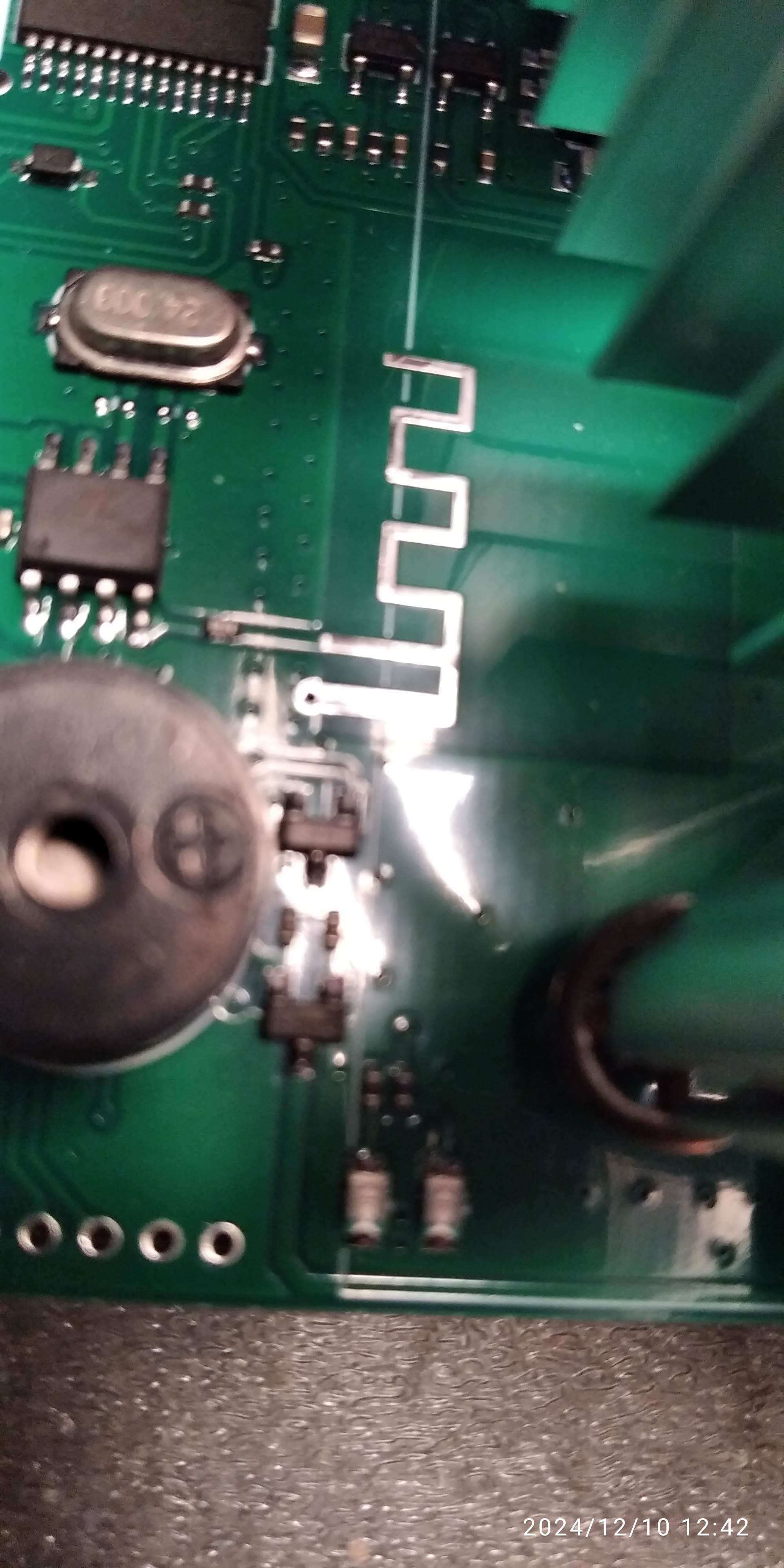

Вентилятор снимать не нужно. Я фото скинул выше со стрелкой маркировку какой детали нужно узнать.. Над пищалкой ближе к краю транзистор...

Добавление от 10.12.2024 12:29:

Да да )) не вводите в заблуждение ) Пользуюсь нагрузкой уже больше года и норм, недавно вот аккум 12v на 105Ah разряжал 10 амперами и норм 11 часов проработало, а это примерно 130W.
Вот аккум на 48 вольт норм разряжал 2.5 амперами (125w), но хохотал быстрее, накрутил на 3 ампера (150w) и БУМ... 130w она точно держит без проблем!

Suzzz
130w она точно держит без проблем!
люди переделывают ее и на 300 и на 600 Вт, почитайте темы по ссылкам, что я давал. позже сделаю фотку на телефон транзистора, если получится. Если нет, придется ставить стенд с увеличением, как я писал ранее.
На телефон не получается, нет фокусировки вблизи ничего Вы тут не увидите, нужно увеличение, позже попробую видеокамерой для стоматологов, но извините, быстро не получится, может кто другой поможет быстрее. У меня нет возможности сейчас стенд развернуть с камерой.

Добавление от 10.12.2024 12:53:

только там по моему затерты наименования:
https://pic.mysku-st.net/uploads/pictures/00/60/51/2021/01/04/ffd53b.jpg (800x1067, 129.1Kb)

Добавление от 10.12.2024 12:56:

нет, я не прав, что-то есть: - попробуйте увеличить это фото скачав отдельно. Я же Вам давал ссылки ранее...
https://mysku.club/blog/aliexpress/83513.html#

Пичалька... Вижу у вас прям все микрухи затерты. У меня только одна затерта в центрре, остальные с маркировкой... Будем искать... Может у кого этот транзистор с маркировкой есть?...

По ссылкам что кидали уже все изучил еще вчера..

Suzzz
Вижу у вас прям все микрухи затерты.

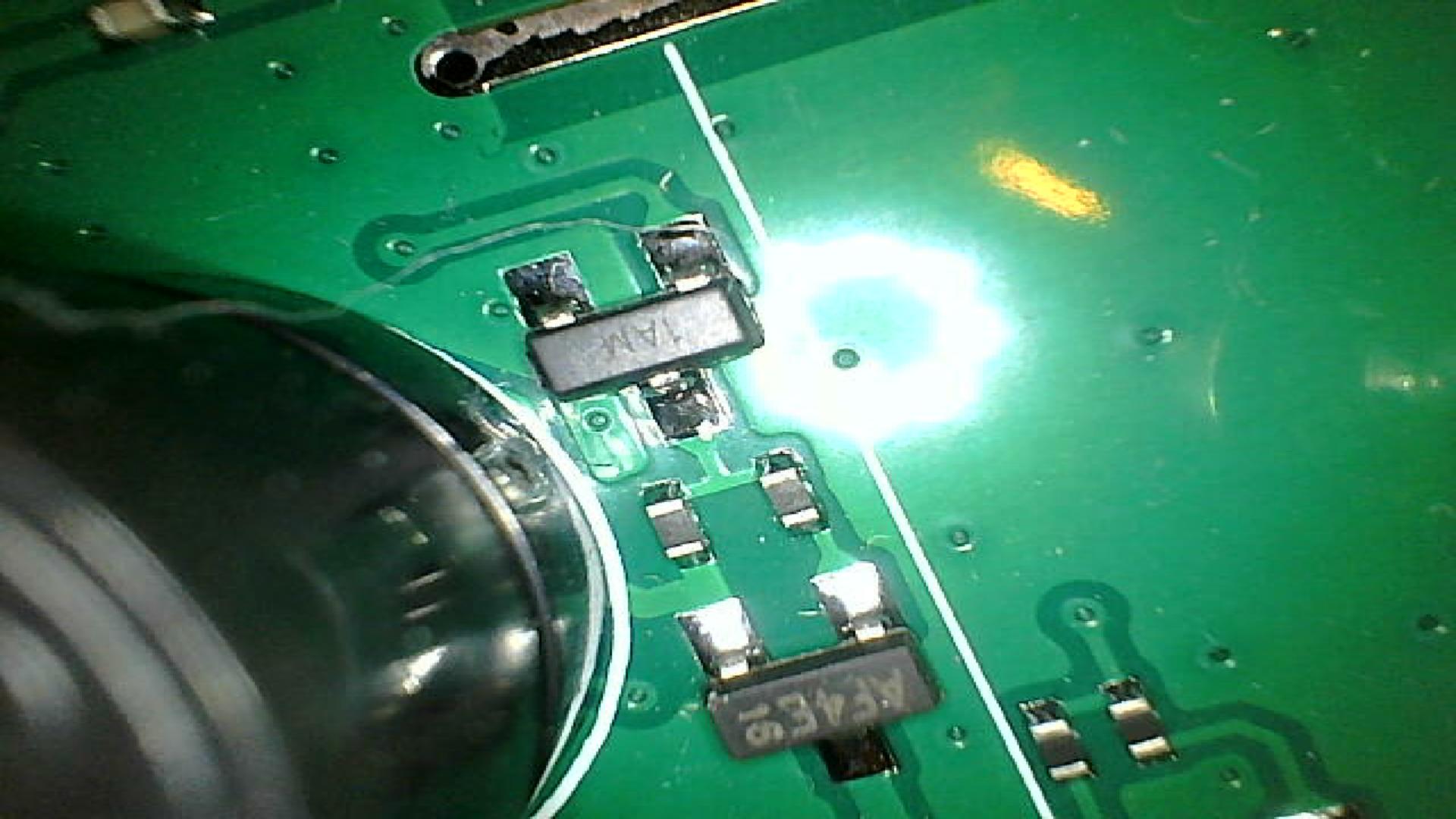

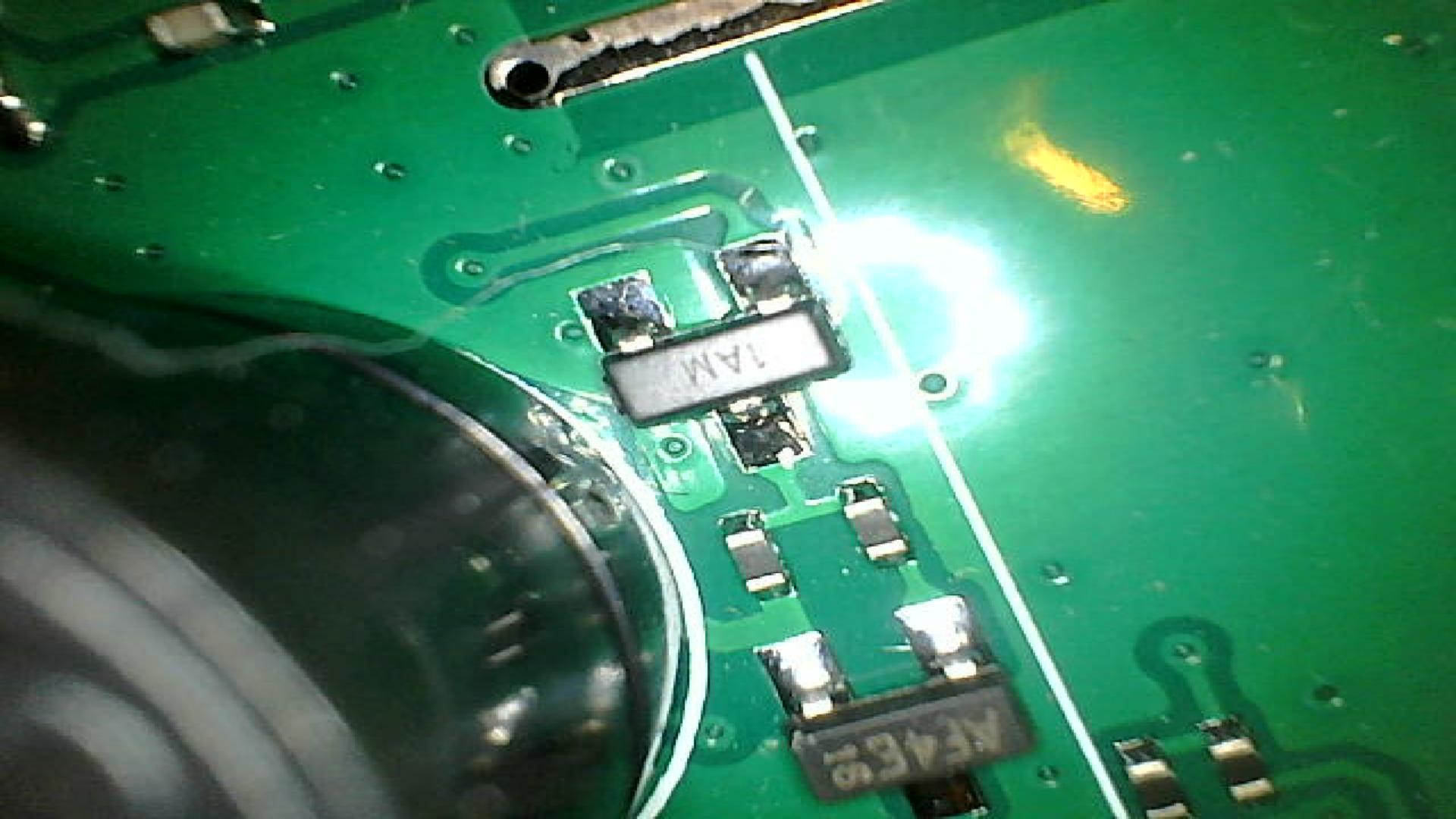

Вот

СПАСИБО ОГРОМНОЕ!!!СПАСИБО ОГРОМНОЕ!!!

Suzzz
СПАСИБО ОГРОМНОЕ!!!
отпишитесь о результате восстановления пожалуйста. Ваш опыт может быть многим полезен. От такого с китайским ....не застрахован никто.

Хорошо. Основной нагрузочный уже поменял и уже работает, только питание вентилятора сделал внешнее. Сразу вместе с нагрузкой докупал 5 шт. IRFP264. Вот спустя год один заменил )
До сих пор понять не могу почему 48 вольт в слаботочку полезло и убило только управление охлаждением, остальное все целое..

Suzzz'дед пил 50 лет и все нормально. Что вы мне втираете про вред алкоголизма??'

krservа в тяжелые времена и 10кВт держала

ps: народ, вы не понимаете, о чем пишете

Suzzzвсе правильно. Такие и стояли раньше. Нагрузка на 60Вт)

Serge Petrov
Нагрузка на 60Вт)
вот народ в отзывах пишут: "Работает отлично. Нагрузку в 20 ампер держит" Интересно при каком напряжении?

krservдля 3в будет норм и 20А

Serge Petrov
для 3в будет норм и 20А

вот еще читаю сейчас:
https://4pda.to/forum/index.php?showtopic=1080446&view=findpost&p=131528551

Добавление от 10.12.2024 19:15:

радиатор только на транзистор? Диод сбоку от него?

krserv
мощность ограничивает тут не радиатор, а полевик

Serge Petrov
мощность ограничивает тут не радиатор, а полевик
т.е он вылетает по превышению тока не от перегрева?
