у липол есть преимущества перед лиион?

есть мысль перпаковать батарею от ноута, но там очень важно подобрать аккумы с одинаковым внутренним сопротивлением

DmitryCat, как оказалось не важно... просто батарея будет разбалансироваться быстро и балансировочный модель даже нее справится. Но работать будет, даже будет греться)

да будет разбалансироваться, и если сильно то контроллер заблокируется

так же батарея не будет отдавать всю ёмкость, так как по достижении самым слабым аккумом нижнего порога, вся батарея будет отключаться

DmitryCat, молодец, всё как в учебнике, садись, пятёрка

Katyakovec
что за учебник?

Соединил на скорую руку контакты сборки аккумуляторов (заряженных) с контроллером, тестером замерил, в сборке ток есть (вернее напряжение), а через выходы контроллера в парах P+1 с P-1 и P+ с P- нет. Так что пока глухо.

Passhha, у меня есть один контроллер от ноутбука асус. От китайской "оригинальной" батареи. Он не умирает от перепайки. Остальные 5(которые у меня есть, умерли)

появилась мысль измерить внутреннее сопротивление у 18650

думал измерить напряжение на токе 1 и 2 ампера и рассчитать сопротивление, ток задавать нагрузкой, то есть разряжая аккум

но потом подумал что если этот ток подавать , но в режиме заряда, так проще так как есть бп

имеет ли значение в моем случае заряд или разряд?

DmitryCat
имеет ли значение в моем случае заряд или разряд?
Принципиального - нет.

почитал про литивые аккумуляторы, оказываются они стареют от многих параметров, причем если хранить с разным зарядом и при разной температуре то стареют по разному

была мысль пересобрать батарею от ноутбуку, виновника нашел, один из аккумуляторов под нагрузкой греется, и эта пара аккумов садится быстрее остальных, по замерам под нагрузкой у других двух пар разбаланс под нагрузкой небольшой

получается, что из-за одного аккумулятора вся батарея держит час, вместо двух...

появилась мысль, а почему не делают все аккумы параллельно и повышающий до 12 вольт преобразователь? токи небольшие

или может даже не до 12, в ноутбуке вроде бы 12 вольт нужно только кулеру...

в Тесле вроде бы такие же аккумуляторы 18650, их там тысячи...после некоторого использования, да еще если при низких температурах, что там будет с параметрами аккумуляторов никому неизвестно...

DmitryCat
появилась мысль, а почему не делают все аккумы параллельно и повышающий до 12 вольт преобразователь?
вообще-то немаленькие. отчего нунафиг.

или может даже не до 12, в ноутбуке вроде бы 12 вольт нужно только кулеру...
в современном буке вообще никому не нужны, вентиляторы там 5В, а вся электроника максимум 3.3.

vlo
тогда еще проще из напряжения одного лития сделать 5 вольт

при параллельном подключении дольше бы жили

DmitryCat
тогда еще проще из напряжения одного лития сделать 5 вольт
да без разницы вообщем-то.

при параллельном подключении дольше бы жили
больше токи - больше потери.

DmitryCat

в Тесле вроде бы такие же аккумуляторы 18650, их там тысячи...после некоторого использования, да еще если при низких температурах, что там будет с параметрами аккумуляторов никому неизвестно...

и характерно, что на такие вопросы
не желает отвечать даже эксперт высочайшего уровня http://olegart.ru/wordpress/2017/09/24/4990/
Или ответить не может? Потому что или сам не знает и не представляет, или ответ не короткий. Ведь короткий ответ был бы так уместен в его собственной обличительной статье.

есть у меня аккумуляторы Самсунг 2200 ма/ч , в даташите написано

Initial internal impedance ≤ 100 mΩ

начальное внутреннее сопротивление... получается сопротивление постепенно будет изменятся, скорее всего увеличиваться?

от чего зависит, от температуры, от циклов?

DmitryCat

от чего зависит

никто не скажет или не знает правды, например https://geektimes.ru/post/280558/и другие публикации этого автора там же - аж 13 шт.

DmitryCat
от чего зависит, от температуры, от циклов?
и от того, и от другого, и от уровней разряда-заряда и поди не только.

SergeYH
никто не скажет или не знает правды
по-моему качественно все всем известно. вот количественно - тут раз на раз не приходится.

vlo

+1, и я снова ссылаюсь на "случай Артамонова" выше

DmitryCat
появилась мысль измерить внутреннее сопротивление у 18650
1) заряжаешь банку
2) замеряешь Uхх
3) нагружаешь резистором 2 Ом и замеряешь U нагр.
4) считаешь Rвых.

Добрый день. Хотел спросить, может кто подскажет, как правильно включить в схему зарядки аккумулятора (плата зарядки на микросхеме 4056 -> аккумулятор 18650 (или схожий) светодиод для контроля за окончанием зарядки. Знаю, что есть смд светодиоды на самой микросхеме, но они впаяны. а есть необходимость вынести контроль наружу, на несколько сантиметров от платы и аккумулятора. Важен сам принцип, диод (2-3 вольтовый наверное), какой-то резистор (сколько кОм) и куда это и как(последовательно или параллельно) прикорячить. Спасибо.

Passhha, лучше всего диод впаять параллельно уже существующему на плате. Мелкая моторика в помощь.

Passhha
Любой светодиод с последовательным резистором 1 кОм, включать аналогично штатному способу - между Vin и ножкой stby или chrg - в зависимости от того, что необходимо индицировать.

Успешно выношу штатные СД на платах с TP4056 таким образом, припаивая друг к другу боками встречно-параллельно:

KaVc
Не проясните подробнее это "встречно-параллельно"? Что дает?

Passhha
Два провода вместо четырёх (трёх при экономии одного резистора).
TP4056 не притягивает сразу оба вывода состояния к земле, поэтому СД светят поочерёдно.

KaVc
А разве на плате зарядки дефолтно не поочередно горят СД, сначала один во время зарядки (красный), потом по окончании зарядки (синий или зеленый)? Они у Вас в какую-то замкнутую петлю поставлены и как-то в обратную сторону направлены относительно дефолтных. Честно говоря не фига не понял. Но это мои проблемы, я не электронщик, даже близко.

Passhha
Так и есть, предложенный способ выноса светодиодов не влияет на логику индикации, только минимизирует количество проводов.
Припаянные друг к другу штатные smd-светодиоды образуют квадрат ~2х2 мм, что позволяет разместить двойную индикацию в сравнительно миниатюрном отверстии, зафиксировав конструкцию термоклеем.

KaVc
А скажите пожалуйста, если это будет не простенькая платка зарядки на ТП 4056, а более, так сказать, продвинутая какая-нибудь на несколько банок, с балансировкой и без штатных СД, то как к ней прикорячить свои СД или один СД (ну допустим идет зарядка-горит красный, зарядка кончилась, СД - потух)?

Passhha
Схему или хотя бы подробное фото.

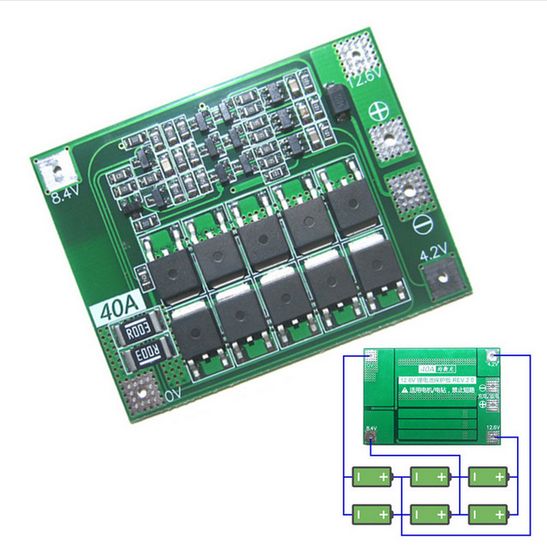

Вот примерно такая схема будет. И к плате 2S и плате 3S подразумевается подключить сборки из 2 параллельных акк., для 2 S 2 последовательно, для 3S 3 последовательно (на рисунках только на 3S похожая схема).

Passhha
На приведённых платах нет цепей заряда, только защиты. На первой, возможно, лёгкий балансировщик.

Добрый день. Вроде как и на второй балансир есть. И да, конечно это не платы заряда, а заряд будет идти через какие-нибудь платы DC DC преобразователи с режимом CC/CV. Но суть вопроса это не меняет: где присоединить СД (к плате балансира в разрыв или к плате зарядки до ее или после). С простенькой платой понятно, а вот когда в цепи появляются еще всякие балансиры, то как зделать проще и лучше? Спасибо.

Passhha
Вроде как и на второй балансир есть.
Нет. Признак балансира - крупные резисторы на 50-150 Ом.

где присоединить СД (к плате балансира в разрыв или к плате зарядки до ее или после)
К DC-DC преобразователю с режимом CC/CV, в участок схемы, отвечающий за переключение CC-CV. Впрочем, найти такой преобразователь уже с индикацией - не проблема.
Как произошёл переход на CV - можно считать, что АКБ в основном заряжен. Полное отключение по 1/10 зарядного тока, как в TP4056, сделать не просто.

KaVc
Признак балансира - крупные резисторы на 50-150 Ом.

На двухбатарейной как раз есть 2 по 82Е.

KaVc
Добрый день. Пока Вы меня не "пнули" (в хорошем смысле слова) с отсутствием балансира на второй плате, я не понял, что немного не ту картинку отправил. На самом деле будет плата HX-3S-FL25A-A (и она вроде как с балансиром). А если абстрагироваться от DC/DC преобразователя (возможно он будет в отдельном от акк и платы балансировки месте, просто может там места не хватить) или же будет зарядка осуществляться от какого-то штатного зарядника для Li-ion, то возможно ли все-таки индикацию поближе к аккумуляторам оставить или только в месте зарядки можно?

Passhha
возможно ли все-таки индикацию поближе к аккумуляторам оставить или только в месте зарядки можно?
Просто - только у зарядного.

Сравнительно несложно добавить индикацию процесса заряда вблизи АКБ, если для заряда используются отдельные линии, отличные от разрядных, либо разрядный ток не превосходит зарядный многократно.
Как-то так:
V1 - АКБ, I1 - ЗУ, светодиод зажигается при токе >1 А, потребление в ждущем режиме ~1 мкА.
