Самовосстановливающийся предохранитель.
Купил на 3А, попробовал на 12В лампе и потом закоротить аккум - ток через него всё равно пробегает.

Посмотрел спеки... а там график. и как я понял эта штука должна нагрется до 120градусов чтобы уйти в мегаомы. Надо было получается брать на 1.5Ампера? зарядка максимум 2А выдает.

mod_lord
ток через него всё равно пробегает.
Он и должен пробегать - ровно настолько, насколько нужно подогревать предохранитель до теплового равновесия.
Хотите уменьшить ток - обеспечьте теплоизоляцию.
Альтернатива - включить АКБ через защиту наподобие DW01.

KaVc
Он и должен пробегать - ровно настолько, насколько нужно подогревать предохранитель до теплового равновесия.
Хотите уменьшить ток - обеспечьте теплоизоляцию.
Я всего лишь хочу чтобы 18650 не потекли или незагорелись если кто-то сдуру засунет туда 6В зарядку например. или КЗ какое произойдет. Как теплоизолировать подручными средствами?

Может быть 3А слишком много и хватит 1.5А предохранителя? я даже не замерял сколько в аккум тока может затекать, там наверное даже 2А не бывает или только в начале, а по спекам эти предохранители. А на КЗ по кривому вольметру показывало 10+

mod_lord
Как теплоизолировать подручными средствами?
Припаять тонкими проволочками и обмотать стеклотканью или ватой. Но учтите, что ток срабатывания также уменьшится.
Чем не устраивает электронная защита?

KaVc
Чем не устраивает электронная защита?
У меня разовая задача, было лишнее - я приделал для эксперимента 1S2P, деньги тратить не хотелось, да и места внутри нету! BMS это кому балансир и вольты нужны.

Припаять тонкими проволочками и обмотать стеклотканью или ватой.
идея с проволочками - это чтоб он перегорели и зажгли вату или что?

я сейчас только подумал что надо ж было предохранитель с выводами купить на 3А и все.

Где раздобыть стеклоткань?

mod_lord
У меня разовая задача
Да оно сразу было понятно - из г.. и палок надо

Где раздобыть стеклоткань?

В утюге, кофеварке и прочих нагревприборах - стеклотканевые кембрики применяются.

mod_lord
Где раздобыть стеклоткань?
В соседнем магазине автодеталей спросить или сразу на Озоне купить.

mod_lord
деньги тратить не хотелось, да и места внутри нету!

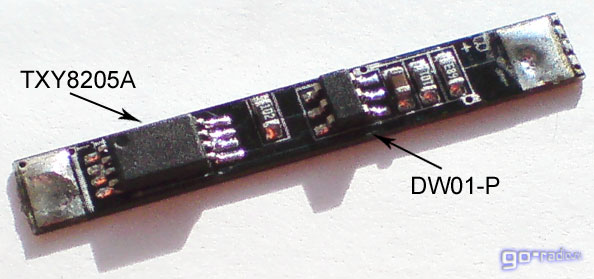

Уж если 18650 туда влезли, то плата с DW01+8205 - тем более.
Можно извлечь из многих сменных литиевых АКБ.

Добавление от 01.05.2023 11:13:

mod_lord
идея с проволочками - это чтоб он перегорели и зажгли вату или что?
Чтобы тепла меньше отводили.

KaVc

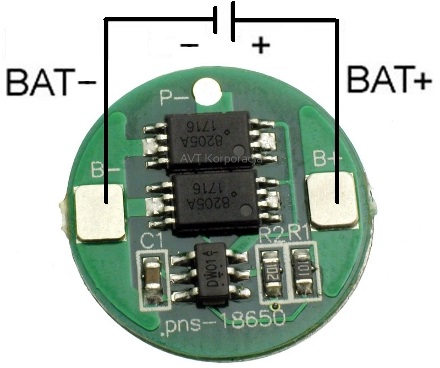

Почему с DW01 всегда идут именно 8205? Они как-то "совместимы" что ли? Даже при больших токах используется несколько 8205 вместо одного более мощного.

alois
Почему с DW01 всегда идут именно 8205?
не обязательно, да это именно они: https://ixbt.photo/?id=album:68125

а так - "почему кт315?"

alois
Почему с DW01 всегда идут именно 8205?
Не всегда, просто их распространенность и стоимость в районе песка.

Про стоимость забыл. У них ведь затвор довольно тяжелый и ток 5 А всего. Для общего назначения не очень подходят.

suto22
стеклотканевые кембрики применяются.
Эээ... таблетка предохранителя размером с 5 рублевую монету, это ж какого диаметра нужен кембрик .. а слюденная пластина пойдет?
про стеклоткань нужно бы еще какойто источник.

KaVc
то плата с DW01+8205 - тем более.
Можно извлечь из многих сменных литиевых АКБ.

Так где же их взять то Есть батарейки от старых телефонов.

Сложные какие-то решения всё попадаются

mod_lord
про стеклоткань нужно бы еще какойто источник

Сожгите ненужную плату из стеклотекстолита. Или в ортофосфорной кислоте растворите.

ertzeb
попроще то метода нет? ))

Alex_SG
вы про какой метод?

Стеклоткань хоть листами, хоть рулонами, хоть лентами без проблем.
зачем мне лист стеклоткани за 300 рублей? что мне с ним делать то. насчет "без проблем" не уверен. даже нигде не видел чтобы продавали.

вообще мысль была купить хб изоленту, тканную такую черную, ее почему то редко используют, но она же точно работает как тепло изолятор?

mod_lord
Так где же их взять то Есть батарейки от старых телефонов.
Вы не поверите, но именно в них.

хб изоленту, тканную такую черную, ее почему то редко используют, но она же точно работает как тепло изолятор?
Да хоть бинтом обмотайте, большая теплостойкость там не нужна.

pavlov
цена подходящая.

вытащил контактную площадку из старого телефона, но она была не под пайку. запаять на плату можно, но у нее корпус не совсем это подразумевает.

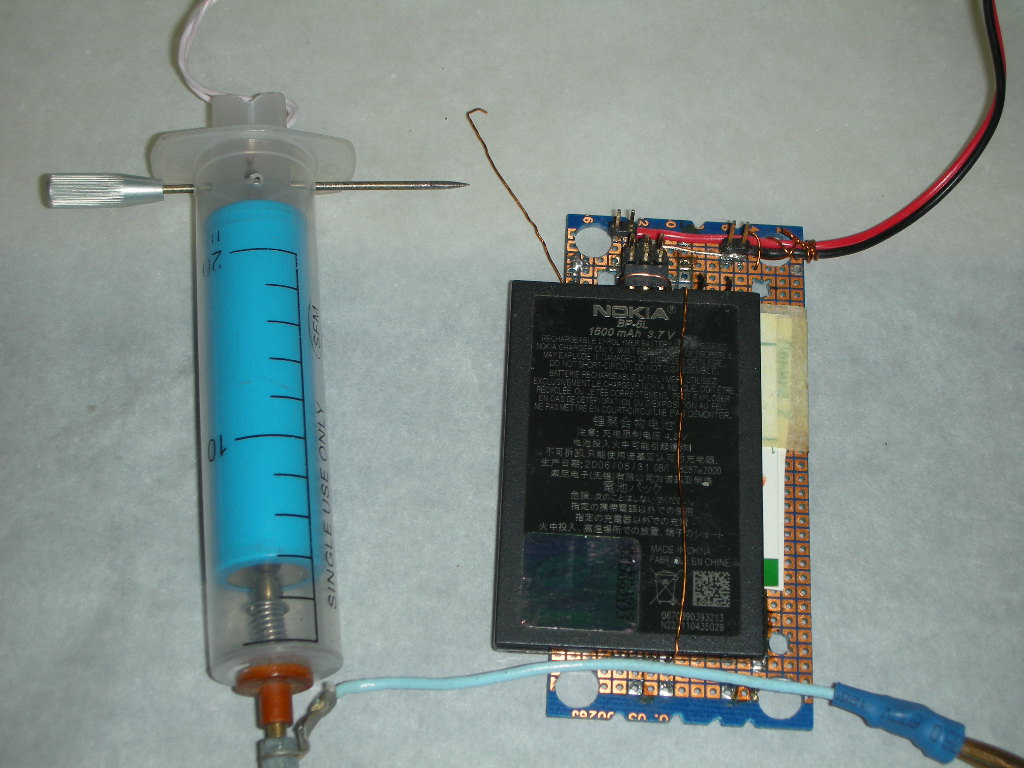

Посоветуйте менее колхозный метод сделать кроватку-переходик. То что на фото выше меня пугает колхозом.

тут кидали фото "Зарядное устройство лягушка", где продают такой корпус?

https://kazanexpress.ru/product/Setevoe-zaryadnoe-ustrojstvo-231640

рублей за 50 такое можно купить?

Добавление от 14.05.2023 15:28:

https://mysku.club/blog/aliexpress/44163.html


такой вот формат понравился

mod_lord
Так я не проще взять готовый старый телефон - там всё красиво и аккуратно?

Не ...

alexey_public
Так я не проще взять готовый старый телефон - там всё красиво и аккуратно?
я не совсем понял вашу мысль. разжуйте.

mod_lord
я не совсем понял вашу мысль. разжуйте.
Ну если нужен разъём для аккумулятора телефона со всеми креплениями, проводами и прочим - то лучше готового заводского изделия ничего не найти. А это и есть сам телефон.

alexey_public
Ну если нужен разъём для аккумулятора телефона со всеми креплениями, проводами и прочим - то лучше готового заводского изделия ничего не найти. А это и есть сам телефон.

и что дальше? вы предлагаете испортить рабочий телефон чтобы что?

mod_lord
вы предлагаете испортить рабочий телефон
Зачем рабочий? Их нерабочих как тех собак нерезаных и за копейки

alexey_public
Их нерабочих как тех собак нерезаных и за копейки
могли бы вы сообщить где они имеются за копейки, а бы сразу купил сотню.

так же подумайте как мне в один скелет "телефона" запихнуть 100 комбинаций батареек, а также как его подключать в зарядное устройство 18650

mod_lord
в один скелет "телефона" запихнуть 100 комбинаций батареек,
Никак, да и где такое найти? И надо ли? Этих батареек для телефонов множество, но в реальной продаже намного меньше. ИМХО 2-3 типов достаточно.

а также как его подключать в зарядное устройство 18650
Проводами.

mod_lord
так же подумайте как мне в один скелет "телефона" запихнуть 100 комбинаций батареек
Простите, а не проще ли будет выбросить все эти 100500 дохлых телефонных батареек, и взамен взять десяток нормальных samsung inr18650-35e под единственный конструктив зарядки?

alexey_public
И надо ли? Этих батареек для телефонов множество, но в реальной продаже намного меньше. ИМХО 2-3 типов достаточно.

типоразеров баток больше 10... я вот фото кидал универсального холдера, под любой размер.

komandor
Простите, а не проще ли будет выбросить все эти 100500 дохлых телефонных батареек, и взамен взять десяток нормальных samsung inr18650-35e под единственный конструктив зарядки?

За сколько в вашем понимании стоит покупать samsung inr18650-35e неподделку?

mod_lord
Последние мне обошлись в 4€ штука. Брал десяток.

komandor
Брал десяток.
зачем вам столько?

Привет честной компании. Сразу скажу, в электронике я разбираюсь слабо, последний раз сталкивался ещё с ламповыми решениями. Сделайте пенсионную скидку
Вопрос про YR1030+, можно ли ему доверять, либо лучше измерять с помощью нагрузки и Закона Ома.
У меня есть ОЧЕНЬ дешёвая мини пила с комплектной батареей на 5 элементах 18650. Не пилит совсем, под нагрузкой батарея не тянет. Измерил вн. R элементов прибором YR1030, во всех в районе 20 мО. Взял 5 новых 18650 от Литокала, сопротивление тоже в районе 20 мО. Странно, но заменил, впаял новые элементы И пила заработала!, да ещё как, по ощущениям мощнее раз так в пять
Ёмкость Литокал 3200 mA*h каждой, старых от пилы меньше, по 700 мА*ч, но у меня были претензии не ко времени работы, а к мощности!
Получается, расхваленные "правильные" приборы измерения R внутр. для практики не подходят?
