KDI: PCB Tech: Помогите определиться с паяльной станцией
VERTIGO
Member
216/3105 ответов, #48 в рейтинге
20 лет на iXBT, с марта 2005
51 фото на iXBT.photo
Чаще пишет в "Бытовая техника" (26%)
Украина, Харьков
Инфо Ответить
V
VERTIGO Member
2 года назад / 09 июня 2023 14:20
ЮВГ
В том же Aixun 3A клемма заземления звонится с нулем. В станциях Xytronic нет короткого между нулем и заземлением.
Вот вы отрекламировали свой магазин. А ваше руководство понимает, что кто то здесь занимается электротехнической демагогией? Эффект может быть обратным, могут быть потеря клиентов и убытки. Или если вы владелец, то советую остановиться с этим.

Я не хочу в теме, посвященной паяльным станциям обсуждать конструкции блоков питания и их отличие друг от друга.
Не ленитесь. Вы на этой теме сюда въехали. Там что то было про поведение под нагрузкой.

У меня есть отрицательное мнение об импульсниках в паяльных станциях, у большого количества наших клиентов возникают отказы и проблемы.
Вся планета насыщена импульсными БП. Есть их уже привычная специфика, ничего нового в этом нет. Ваша статистика и есть то ценное и полезное, что могут принять клиенты, и если доверяют вам, то и деньги. свои доверят. Делайте выводы, если хотите.
Old Andrew #1
Member
771/5212 ответов
25 лет на iXBT, с февраля 2000
Чаще пишет в "Стерео" (41%)
Канада, Toronto
Инфо Ответить
O
Old Andrew #1 Member
2 года назад / 09 июня 2023 18:09
Hedin
Ну это явное нарушение и такие станции вообще продавать нельзя, безотносительно типа трансформатора внутри.
boris-26
unregistered
Ответить
b
boris-26 unregistered
2 года назад / 09 июня 2023 21:16
Old Andrew #1
ЮВГ
В том же Aixun 3A клемма заземления звонится с нулем. В станциях Xytronic нет короткого между нулем и заземлением.
Напрягаемся, читаем мысли, переводим на русский язык.
В том же Aixun 3A клемма заземления (корпус) звонится с PE (защитным) контактом сетевой вилки. В станциях Xytronic нет соединения между корпусом и защитным контактом вилки.
Потому что при прямом прочтении получается что если вилку вверх ногами вставить, то фаза на корпус идёт, а в это как-то не верится.
Hedin
Member
1213/10142 ответов, #26 в рейтинге
19 лет на iXBT, с декабря 2005
169 фото на iXBT.photo
Чаще пишет в "Политика" (36%)
Россия, Питер
Инфо Ответить
H
Hedin Member
2 года назад / 09 июня 2023 23:30
boris-26
В станциях Xytronic нет соединения между корпусом и защитным контактом вилки.

Ну всякое конечно бывает, но обычно таки корпус не оставляют висеть в воздухе...
В картинках teardown для Xytronic что находятся в интернете, соединение корпуса с PE таки виднеется.

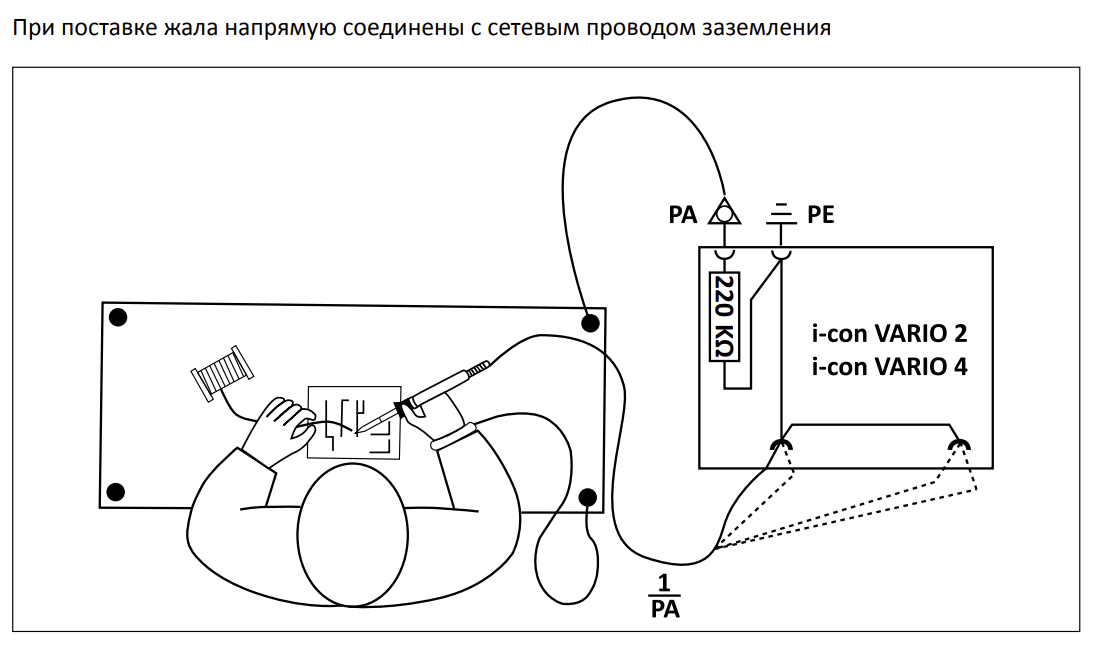

У ERSA сделано вот так:
К сообщению приложены файлы:
Кренг
Member
495/20906 ответов, #92 в рейтинге
24 года на iXBT, с июля 2000
Чаще пишет в "ДК TV" (36%)
Инфо Ответить
К
Кренг Member
2 года назад / 10 июня 2023 20:39
Меткалы импульсные кстати без заземления не работают , но обмануть как то можно
ЮВГ
Member
165/736 ответов
22 года на iXBT, с февраля 2003
Чаще пишет в "Эл. устройства" (20%)
Web-страница
Инфо Ответить
Ю
ЮВГ Member
2 года назад / 13 июня 2023 11:05
boris-26

В том же Aixun 3A клемма заземления (корпус) звонится с PE (защитным) контактом сетевой вилки. В станциях Xytronic нет соединения между корпусом и защитным контактом вилки.
Потому что при прямом прочтении получается что если вилку вверх ногами вставить, то фаза на корпус идёт, а в это как-то не верится.
В Китае используются "английские" вилки 220 В - перевернуть вилку невозможно.

Решил себя перепроверить, купил самую дешевую станцию на Али – HandsKit от Hanqi Electronics. Ноль с землей не звонится, защитное заземление выходит напрямую на клемму минуса паяльника. Гнездо клеммы заземления станции соединено с землёй питания через 1 МОм.

Относительно земли, нуля и фазы Aixun тоже разобрался. В станции земля с 0 соединена через паяльник. Если паяльник выдернуть, ноль и земля не звонятся.

Исправлено: ЮВГ, 13.06.2023 11:54

RomualdsR
Member
2151/7698 ответов, #12 в рейтинге
14 лет на iXBT, с января 2011
Чаще пишет в "Эл. устройства" (28%)
Латвия, Рига
Инфо Ответить
R
RomualdsR Member
2 года назад / 22 августа 2023 07:09

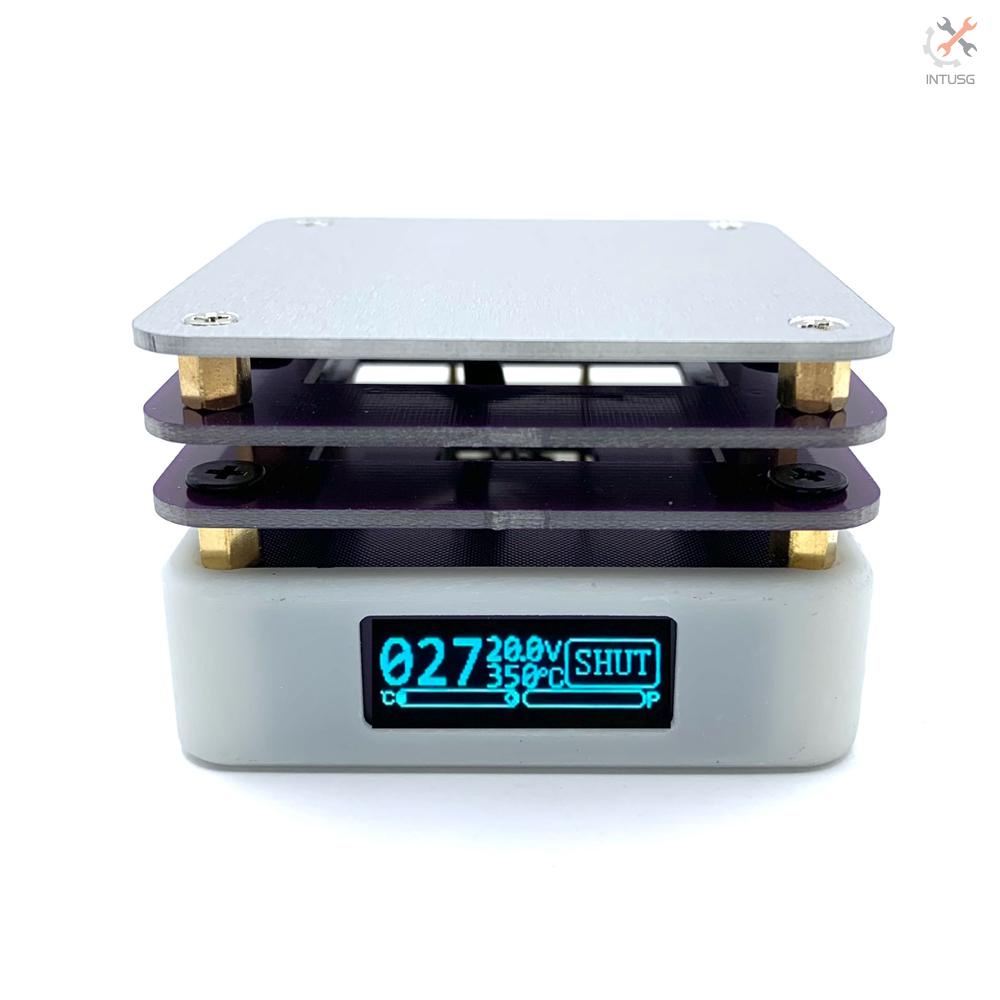

Случайно наткнулся на интересный подогреватель с питанием через USB-C с PD. Цена достаточно низкая, так что думаю купить поиграться. Кто-нибудь имел дело с таким? Никаких обзоров по-быстрому найти не удалось.

65W PD Protocol Hot Plate Preheater Printed Circuit Board Soldering Heating Plate Rework Station Preheating Platform Repair Tool
К сообщению приложены файлы:
alexey_public
Member
28835/29205 ответов, #3 в рейтинге
21 год на iXBT, с марта 2004
121 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (97%)
Беларусь, Минский район
Инфо Ответить
alexey_public Member
2 года назад / 22 августа 2023 13:57
RomualdsR
Смущает крошечная площадь. Он сможет толком нагреть что-то в центре маленькой платы, остальное тепло будет разбегаться в стороны по краям.
И то если не многослойка и нет больших полигонов.
Вот такой в два раза дороже, но гораздо интереснее с токи зрения равномерного прогрева.
https://aliexpress.ru/item/1005005901690792.html
RomualdsR
Member
2155/7705 ответов, #12 в рейтинге
14 лет на iXBT, с января 2011
Чаще пишет в "Эл. устройства" (28%)
Латвия, Рига
Инфо Ответить
R
RomualdsR Member
2 года назад / 23 августа 2023 11:30
alexey_public
Смущает крошечная площадь.

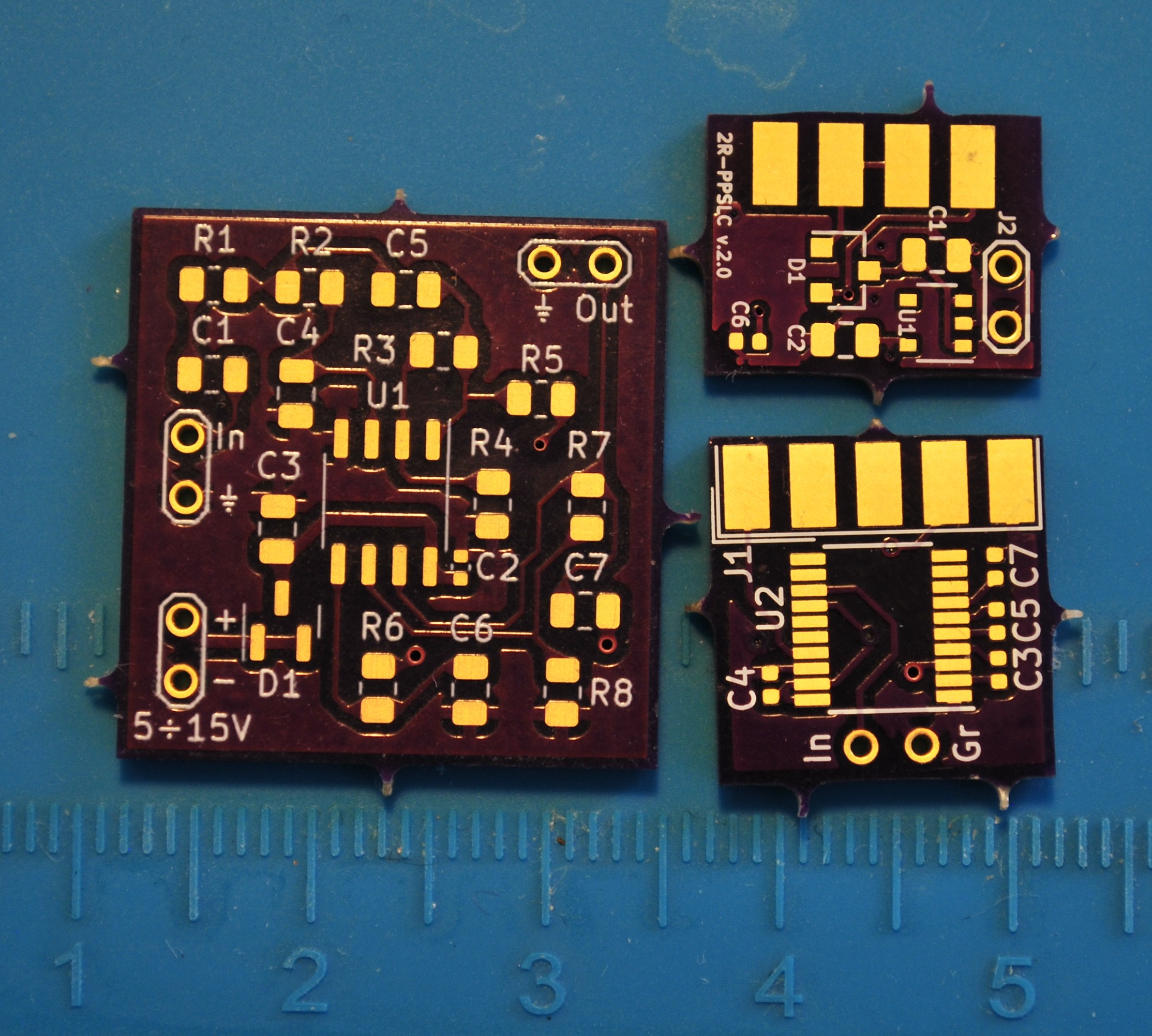

Большими размерами плат я, мягко говоря, не увлекаюсь. На фото -- три мои новейшие платы в качестве примера.

такой в два раза дороже
Я не очень то уверен, что мне вообще нужен подогреватель, а такой, который займёт гораздо больше места (и ещё два раза дороже), мне уж точно не хочется покупать. Если вдруг понадобится что-нибудь посерьёзнее -- пересмотрю свои хотелки.

Данная модель подкупает как раз компактностью, достигнутой не только небольшой площадью подогрева, но и отсутствием блока питания. У меня как раз простаивает зарядное устройство для ноутбука, которое мне нужно только в поездках. Дома ноут питается от монитора.
К сообщению приложены файлы:
alexey_public
Member
28840/29210 ответов, #3 в рейтинге
21 год на iXBT, с марта 2004
121 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (97%)
Беларусь, Минский район
Инфо Ответить
alexey_public Member
2 года назад / 23 августа 2023 11:57
RomualdsR
Тогда да, полностью согласен
alexey_public
Member
30897/31430 ответов, #3 в рейтинге
21 год на iXBT, с марта 2004
121 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (97%)
Беларусь, Минский район
Инфо Ответить
alexey_public Member
2 месяца назад / 10 февраля 2025 18:00
Кстати интересная статья про термопинцет YIHUA 982D-I:
https://habr.com/ru/companies/ru_mts/articles/880974/
Олег1972
Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
10/7874 ответов
14 лет на iXBT, с марта 2011
Чаще пишет в "Видеосистема" (79%)
Инфо Ответить
Олег1972 Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
18 дней назад / 14 марта 2025 10:40
Не знаю в какой ветке это спрашивать, решил спросить тут

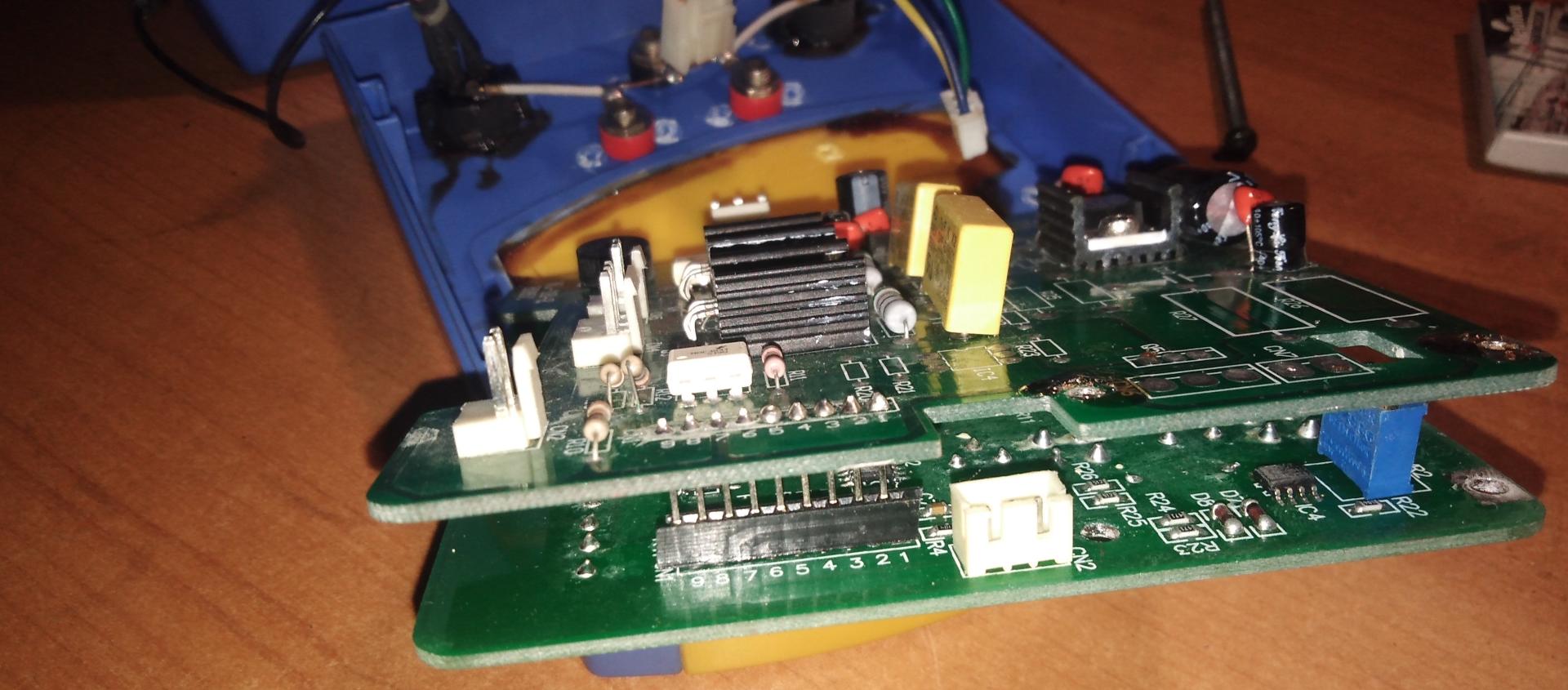

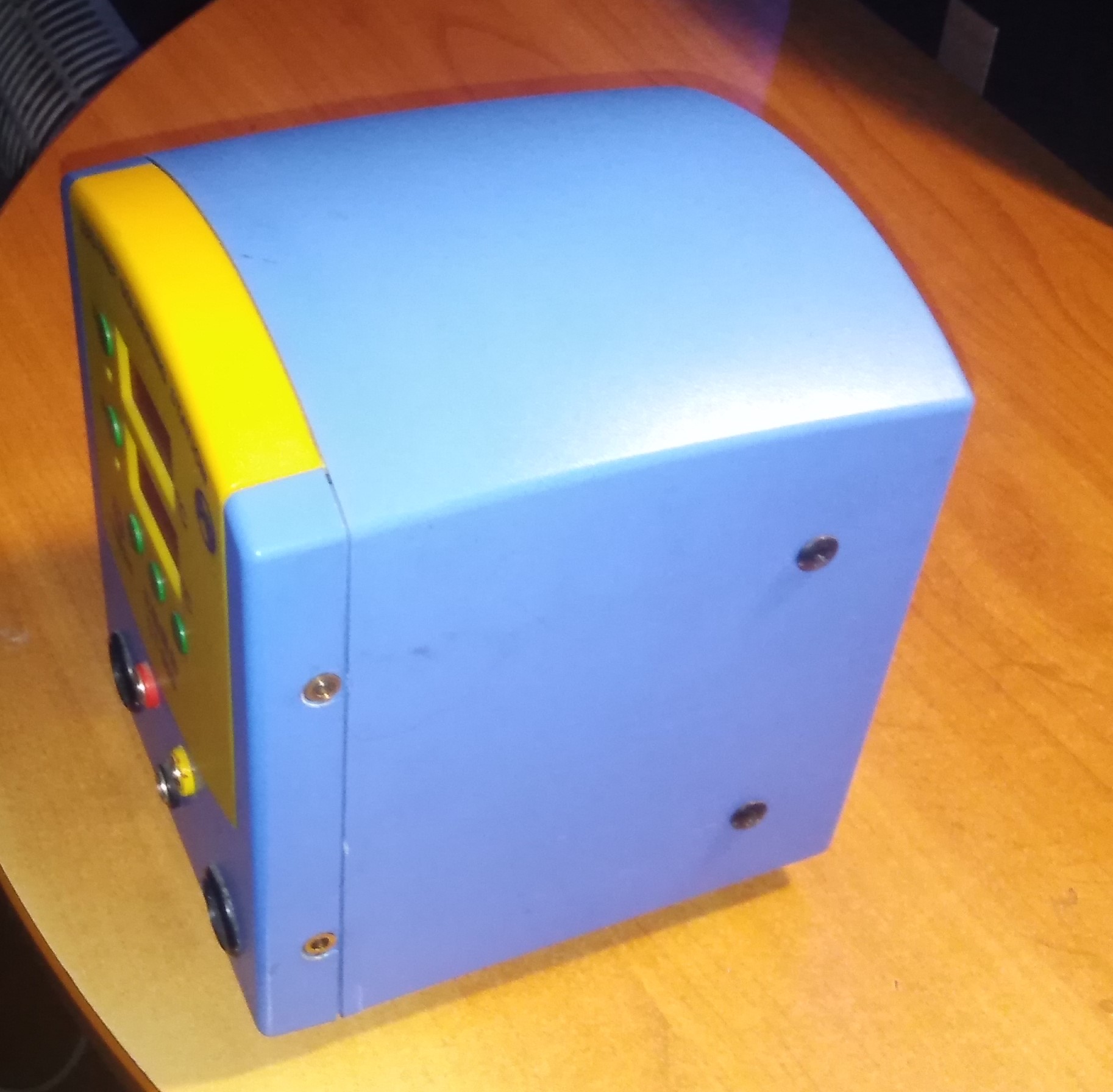

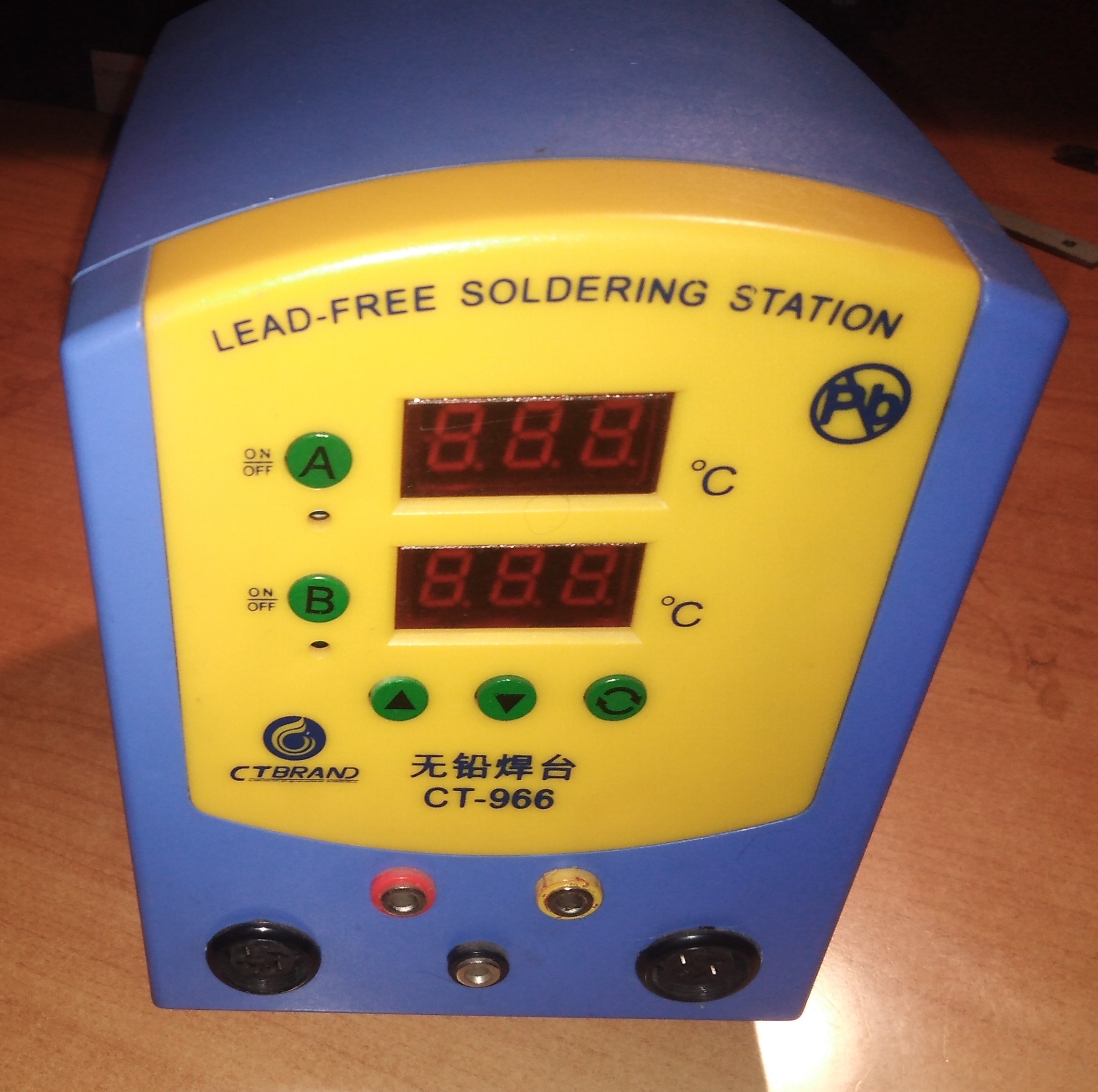

Итак товарищи, есть желание собрать паяльную станцию на основе интересных комплектующих, в красивом (на мой взляд) корпусе. Так сказать агрегат для души.
Скрытый текст

Исправлено: Олег1972, 14.03.2025 13:25

К сообщению приложены файлы:
ertzeb
Member
1277/1499 ответов, #13 в рейтинге
14 лет на iXBT, с декабря 2010
Чаще пишет в "Эл. устройства" (84%)
Инфо Ответить
e
ertzeb Member
18 дней назад / 14 марта 2025 15:40
А что стоит внутри KSGER?
Например в обсуждении на "радиокоте" приводилась схема (продублирую сюда в архиве), в которой заведено одно питание на 24 вольта.
При этом lm7805 имеет собственный выпрямляющий фильтр. Возможно ради защиты от переполюсовки, но тем не менее допустима даже переменка для данной части схемы.
Соответственно нужен выпрямитель лишь для силового транзистора. И можно бы было даже конденсатор не ставить, но... Там ещё сигнал 24 Вольта через делитель на вход микроконтроллера подключен.
Зачем именно это надо - не совсем понятно. Но всё же KSGER рассчитан по крайней мере на выпрямленное и фильтрованное питание. В нём (вроде бы) нет симисторов.
К сообщению приложены файлы:
KaVc
Best Engineer 2016
6158/6431 ответов, #4 в рейтинге
14 лет на iXBT, с января 2011
4 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (95%)
Россия, Реутов
Инфо Ответить
K
KaVc Best Engineer 2016
18 дней назад / 14 марта 2025 18:02
ertzeb
И можно бы было даже конденсатор не ставить, но...
Надо, иначе при резком сбросе нагрузки выброс из индуктивности трансформатора что-нибудь попортит.
Да и P-канальному ключу нагревателя не придётся в линейном режиме 200 раз в секунду работать.

Правда, 24 В после выпрямления станет 33+, а предельное у 7805 всего 35. Значит управление придётся питать от 14 В отвода.

Зачем именно это надо - не совсем понятно
Наверняка UVLO/OVLO. Можно отключить исключением R8 и добавлением R*.


Олег1972
оказывается этот два трансформатор как будто специально сделан для гибрида KSGER C210 C245, т.е. имеет выход 14.5в ( С210) и 24.04в (С245)
По мощности (сами видите их габариты железа ) явно не слабее того что стоит в KSGER

В последнем всё же импульсник, и если 8-омные жала Т12 показанный трансформатор должен переварить, то вот 2~3-омные от C245 - навряд ли.
Ну и суммарные потери в трансформаторе, диодном мосте и фильтре едва ли окажутся меньшими, нежели у импульсного БП.
К сообщению приложены файлы:
Олег1972
Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
11/7875 ответов
14 лет на iXBT, с марта 2011
Чаще пишет в "Видеосистема" (79%)
Инфо Ответить
Олег1972 Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
18 дней назад / 14 марта 2025 20:55
За пояснения Спасибо.
Понял так - заморачиваться с этим трансформатором не стоит, лучше родной начинки KSGER оно не будет
верно?

Исправлено: Олег1972, 14.03.2025 21:13

RomualdsR
Member
2931/10192 ответов, #12 в рейтинге
14 лет на iXBT, с января 2011
Чаще пишет в "Эл. устройства" (28%)
Латвия, Рига
Инфо Ответить
R
RomualdsR Member
18 дней назад / 14 марта 2025 21:34
Олег1972
заморачиваться с этим трансформатором
По-моему, для паяльной станции импульсный БП – вполне разумное решение.
Оставьте трансформатор для аудиотехники, например.
Alex_SG
Member
1412/7080 ответов, #7 в рейтинге
5 лет на iXBT, с января 2020
151 фото на iXBT.photo
Чаще пишет в "Накопители" (63%)
Россия, Челябинск
Инфо Ответить
A
Alex_SG Member
18 дней назад / 14 марта 2025 21:47
Не хочу никого ни в чём переубеждать, но на мой взгляд объединять паяльник с феном в один корпус, если они уже есть в наличии в виде двух самодостаточных законченных приборов, так себе идея.
Наигравшись со станциями 2 в 1 пришёл к выводу, что два самостоятельных устройства удобнее. И вот тут отдельные паяльник и фен KSGER выглядят на мой взгляд почти идеально. "Почти" только потому, что для фена хочется иметь две крутилки - температура и поток воздуха. Ну или кнопки "+ -" для температуры и крутилку для воздуха. Одним энкодером не очень удобно, имхо.
Олег1972
Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
12/7876 ответов
14 лет на iXBT, с марта 2011
Чаще пишет в "Видеосистема" (79%)
Инфо Ответить
Олег1972 Gort отключил аккаунт за токсичность. Автор может подключить опцию "Живой модератор"
17 дней назад / 15 марта 2025 09:15
Alex_SG
Не хочу никого ни в чём переубеждать, но на мой взгляд объединять паяльник с феном в один корпус, если они уже есть в наличии в виде двух самодостаточных законченных приборов, так себе идея.
Думал об этом, есть правда в ваших словах, решил ради самоделки "коробочки" не дербанить
Проект хоббийный ( для души) заморочки есть, но....."дурная голова рукам покоя не дает" контролёры, модуль питания приобрету отдельно, поглядим что получится
Мнение камрадов понял так, не стоит "изобретать велосипед" разумнее заюзать готовый импульсный модуль питания, это будет лучше, надежнее

Исправлено: Олег1972, 15.03.2025 15:21

Stukalov Igor
Member
41/2386 ответов
18 лет на iXBT, с сентября 2006
Чаще пишет в "Политика" (28%)
Россия, Жуковский
Инфо Ответить
S
Stukalov Igor Member
14 дней назад / 18 марта 2025 22:01
Здравствуйте.
На просторах Озона столкнулся с такой станцией: AIFEN-A9 PRO
Судя по цене на Алиэкспресс, стоит она в 3 раза дороже. Вопрос, в чем может быть подвох такой цены?
Гарантию дают год. Доставка долгая (месяц), но готов подождать...
Выбираю для нечастого ремонта разной цифровой техники (как хобби) и паяния всякой мелочевки.
KaVc
Best Engineer 2016
6164/6439 ответов, #4 в рейтинге
14 лет на iXBT, с января 2011
4 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (95%)
Россия, Реутов
Инфо Ответить
K
KaVc Best Engineer 2016
14 дней назад / 18 марта 2025 23:08
Stukalov Igor
в чем может быть подвох такой цены?
Обычно или товар не тот, или комплектность не полная.
Но и возврат без проблем.
Hedin
Member
1535/11297 ответов, #26 в рейтинге
19 лет на iXBT, с декабря 2005
169 фото на iXBT.photo
Чаще пишет в "Политика" (36%)
Россия, Питер
Инфо Ответить
H
Hedin Member
14 дней назад / 18 марта 2025 23:34
Stukalov Igor
Судя по цене на Алиэкспресс, стоит она в 3 раза дороже. Вопрос, в чем может быть подвох такой цены?

Ну может особого подвоха и нет, это ж типа акция у Озона, "скидки недели", возможно они там какую-то компенсацию предлагают продавцам за участие в ней.
На самом Aliexpress часто необычно низкие цены делают только для того чтобы товар в поиске был на первых местах. А при попытке заказать - его или в наличии не оказывается или ещё чего. Деньги не потеряешь, но время впустую потратишь. Какие там правила у Озона на этот счёт - не знаю.
Alex_SG
Member
1417/7127 ответов, #7 в рейтинге
5 лет на iXBT, с января 2020
151 фото на iXBT.photo
Чаще пишет в "Накопители" (63%)
Россия, Челябинск
Инфо Ответить
A
Alex_SG Member
13 дней назад / 19 марта 2025 03:34
Hedin
возможно они там какую-то компенсацию предлагают продавцам за участие в ней.

Продавцы часто даже не знают про это и очень удивляются тому, что обязаны продавать себе в убыток. Но таковы внутренние правила озона.
Stukalov Igor
Member
42/2387 ответов
18 лет на iXBT, с сентября 2006
Чаще пишет в "Политика" (28%)
Россия, Жуковский
Инфо Ответить
S
Stukalov Igor Member
13 дней назад / 19 марта 2025 09:03
Во общем заказал данную паяльную станцию. По отзывам неплоха. Что будет в реальности узнаю при получении. Посмотрю, также внутренности, а то может под внешним видом, продают фигню полную или пустую коробку:gigi:
RomualdsR
Member
2935/10224 ответов, #12 в рейтинге
14 лет на iXBT, с января 2011
Чаще пишет в "Эл. устройства" (28%)
Латвия, Рига
Инфо Ответить
R
RomualdsR Member
13 дней назад / 19 марта 2025 10:09
Stukalov Igor
Что будет в реальности узнаю при получении.
Напишите о результатах, когда ознакомитесь с покупкой.
Stukalov Igor
Member
43/2389 ответов
18 лет на iXBT, с сентября 2006
Чаще пишет в "Политика" (28%)
Россия, Жуковский
Инфо Ответить
S
Stukalov Igor Member
13 дней назад / 19 марта 2025 10:37
RomualdsR
Хорошо.
Maxz
Member
1057/1093 ответов, #33 в рейтинге
19 лет на iXBT, с января 2006
7 фото на iXBT.photo
Чаще пишет в "Эл. устройства" (96%)
Инфо Ответить
M
Maxz Member
5 дней назад / 27 марта 2025 01:17
Stukalov Igor

Здравствуйте.
На просторах Озона столкнулся с такой станцией: AIFEN-A9 PRO
Судя по цене на Алиэкспресс, стоит она в 3 раза дороже. Вопрос, в чем может быть подвох такой цены?
Гарантию дают год. Доставка долгая (месяц), но готов подождать...
Выбираю для нечастого ремонта разной цифровой техники (как хобби) и паяния всякой мелочевки.
В Озоне многое из Китая стоит дешевле, чем на Алиэкспрессе. Основной минус - долгая доставка и проблемы с гарантией. Есть шанс, что если сломается, придется отправлять в Китай за свой счет. А так - обычный товар, просто с минимальной наценкой. Сама станция хорошая, но за эти же деньги иногда там же, на Озоне, можно взять Aifen-A9 Plus, она чуть более доведена до ума.
ЮВГ
Member
174/840 ответов
22 года на iXBT, с февраля 2003
Чаще пишет в "Эл. устройства" (20%)
Web-страница
Инфо Ответить
Ю
ЮВГ Member
3 дня назад / 29 марта 2025 09:18
Maxz

на Озоне, можно взять Aifen-A9 Plus, она чуть более доведена до ума.
В Москве сегодня подобные станции AX T3AS с паяльником T245 с 3-мя жалами продаются за 7К руб. Мощность паяльника/блока 200 Вт. Фирма Aixun первой стала у нас продаваться с паяльниками с временем разогрева 2 сек. На Озон всё дороже.
Ваш ответ:

Нет значка Нет значка Вот тут! Лампочка Восклицание Вопрос Класс! Улыбка Злость Огорчение Поговорим? Краснею Подмигивание Ругаю ОдобряюBIUdelSxsupxsuboffsp spoilerqurlimgvideo• list1. list1 codeprecenter-hr-rusQWE→ЙЦУ
файлыочистить
Ваше имя: Авторизуйтесь Предпросмотр В полную форму
вставить выделенную цитату в окно ответа
Если Вы считаете это сообщение ценным для дискуссии (не обязательно с ним соглашаться), Вы можете поблагодарить его автора, а также перечислить ему на счет некоторую сумму со своего баланса (при отзыве благодарности перечисленная сумма не будет вам возвращена).
Также вы можете оценить сообщение как неудачное.
В течение суток можно 20 раз оценить сообщения разных участников (купите Premium-аккаунт, либо оплачивайте оценки сверх лимита).
Если Вы считаете это сообщение ценным для дискуссии (не обязательно с ним соглашаться), Вы можете поблагодарить его автора, а также перечислить ему на счет некоторую сумму со своего баланса (при отзыве благодарности перечисленная сумма не будет вам возвращена).
Также вы можете оценить сообщение как неудачное.
В течение суток можно 20 раз оценить сообщения разных участников (купите Premium-аккаунт, либо оплачивайте оценки сверх лимита).
Страницы:Кликните, чтобы указать произвольную страницуназад123626364656667
