Джамаль
Всё равно слюда... Хотя первая пластина вполне может создать дополнительный теплоотвод для кристалла
Дело в другом - медная пластина при достаточной толщине может распределить тепло равномерно на гораздо большую площадь, так что даже прокладка с худшей теплопроводностью способна обеспечить меньшее тепловое сопротивление конструкции в целом.

Donetsk
существуют в продаже скобки которые рисуют в даташитах? корпус ТО220
Очень давно существуют отечественные пружинные накладки для ТО220, давят на протвоположный от фланца край корпуса, прижимаются тем же винтом, что и транзистор.

Вот здесь видны по бокам, полукруглые углубления. Так вот бывают скобки или защелки как их правильно назвать? которые прижимают транзистор к радиатору.
Но где их купить. а те что просто под винт скобки так то совсем другое.

Купил тут радиаторы SK104-25STC, стал искать на них доку и нашёл таки. А ещё на сайте производителя в разделе "Accessories for electronic components" есть подраздел "Thermally conductive material", а в нём ещё подразделы. И есть там доки на прокладки разные:
AL2O3 - Ceramics
Слюда
Polyimide (Kapton)
Ну ещё там какие-то. Так что кому интересно - посмотрите.
А эти прокладки на AL2O3 продаются вроде как даже, по крайней мере http://www.einfo.ru/ находит на запросы AOS3 и AOS220 фирмы.

Donetsk
Так вот бывают скобки или защелки как их правильно назвать?
Вот этот производитель и защёлки делает. И вот такие ещё, но эти под специальные радиаторы. Только углубления не при чём тут. Еинфо тоже на запрос THF находит фирмы.

И подскажите ещё, чтоб новую тему не создавать, как рассчитать хватит ли этого радиатора, если, например, на него поставить пару диодов Шоттки через которые будет ток 4 А? Падение на одном диоде будет около 0.65 В, т. е. 2.6 Вт, всего 5.2 Вт. Так-то вроде понятно, что должно хватить, но хочется математически удостовериться В доке на этот радиатор почему-то только один параметр приведён R_W [K/W] = 14. Неужели этого достаточно? Как вообще это расчитывать?

VVT
В доке на этот радиатор почему-то только один параметр приведён R_W [K/W] = 14. Неужели этого достаточно?

Да, достаточно. Это тепловое сопротивление, потери градусов на каждый ватт тепловой мощности.

Кстати, вспомнил. Пример бериллиевой бронзы - контакты внутри старых ПТК и СК-М, типа СК-М-15 от УЛПЦТ.

Джамаль
Так это, как расчитать-то всё таки? Хватит этого радиатора или нет? И на какую максимальную рассеиваемую мощность прикрученных к нему компонентов можно расчитывать?

А какова мощность прибора? Какова температура прибора в максимально жёстком рабочем режиме без радиатора и какая она должна быть с радиатором? Зная вот эту разницу желаемых температур и тепловое сопротивление (читай наклон характеристики мощность-температура для этого радиатора), можно понять, какова будет температура прибора с реальным радиатором. Это теория... практически ничего подсказать не могу, не занимался этим вплотную

VVT
Разность температур на участке тепловой цепи равна произведению теплового сопротивлени участка на проходящую через него тепловую мощность. Т.е. участки между кристаллом, корпусом, радиатором, воздухом. Например, у тебя между радиатором и воздухом в кожухе будет 5,2*14=72,8 град. Тепловое сопр. корпус-радиатор примерно можно принять половине тепл.с. кристалл-корпус, если без прокладки.

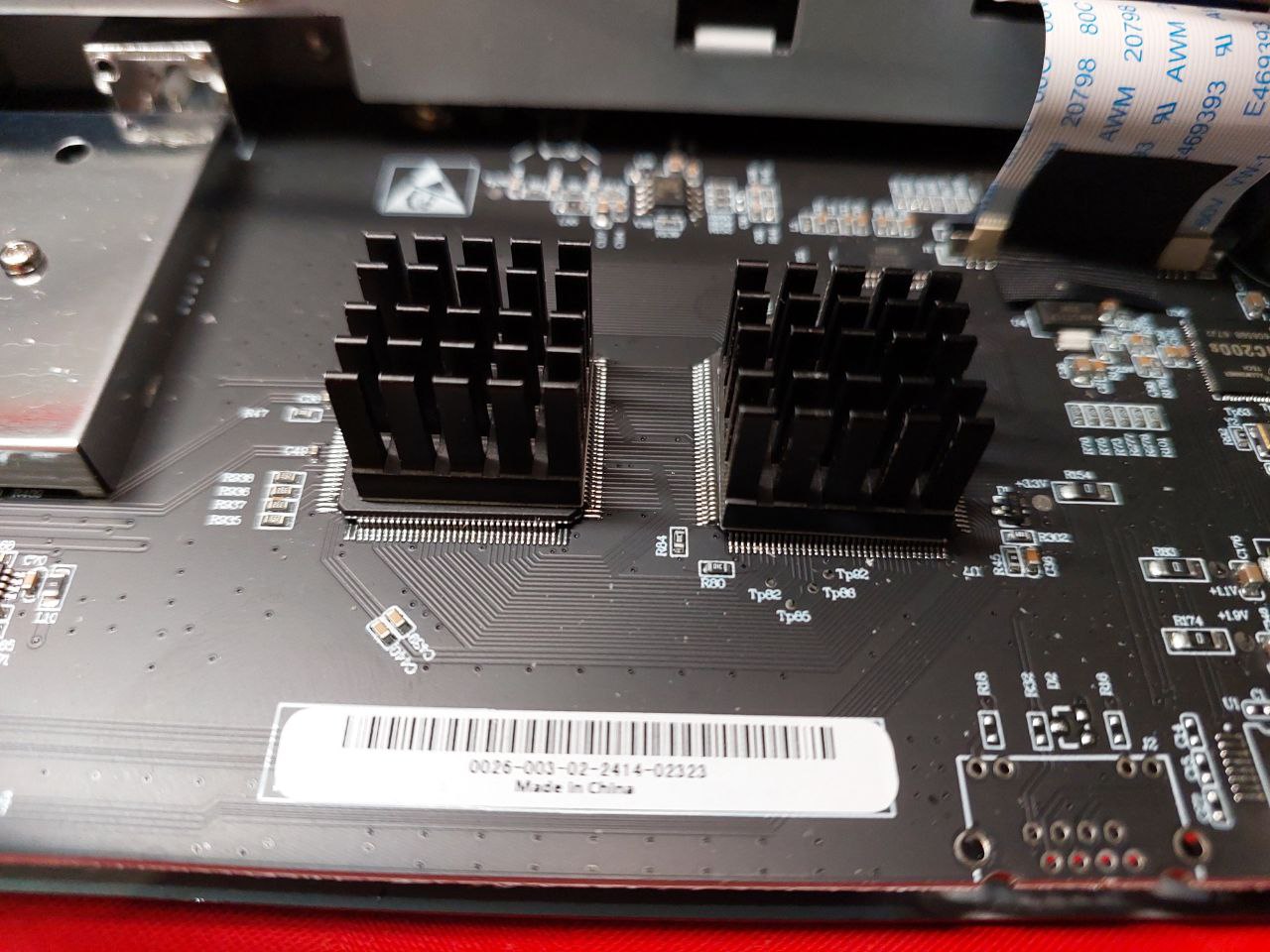

прислали с Китая радиаторы, нужно наклеить на чипы в Осциллографе. Они с липкой основой.
Счистить её и приклеить на термоклей, или достаточно родной липучки?

Donetsk
Обычно достаточно, но я на всякий случай капаю по углам между радиатором и платой нейтральным силиконом "герметик-прокладка".

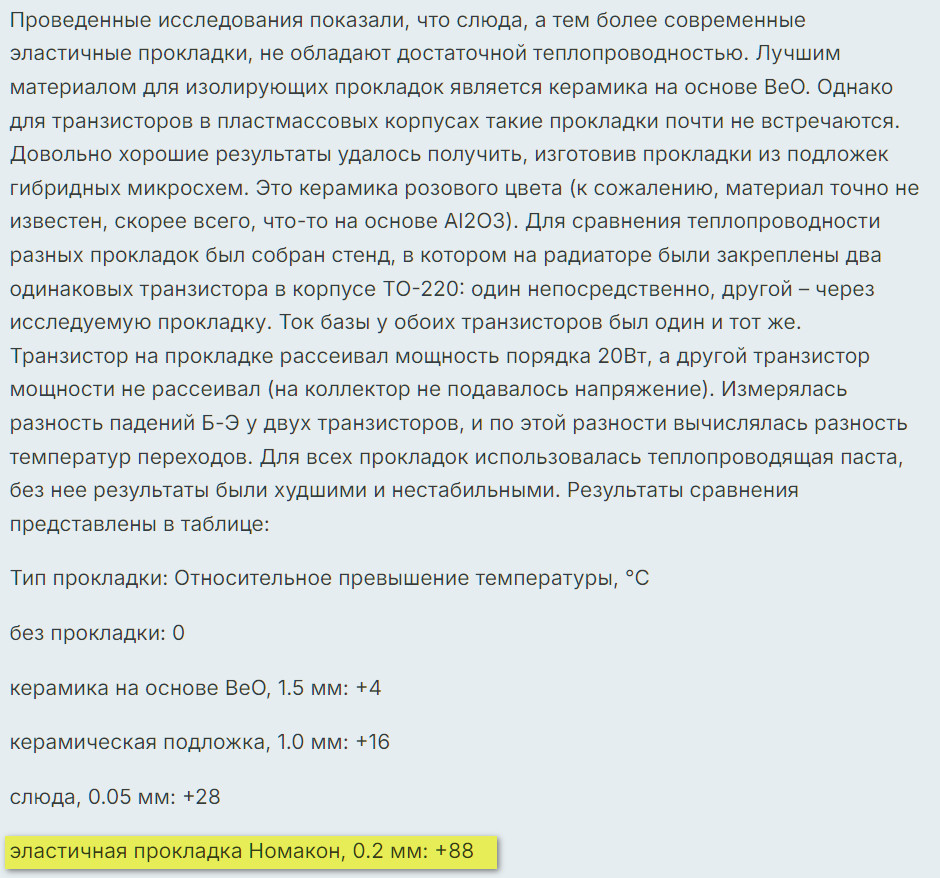

Как причудливо тема всплыла, я только что (сию секунду) читал про эти номаконы (нелестное)
https://forum.cxem.net/index.php?/topic/58942-слюда/

Donetsk
или достаточно родной липучки?
Достаточно. Она неплохая.

Сергей789
читал про эти номаконы (нелестное)
У номакона на всё есть документация и техпараметры. Параметры сходятся. Если кому-то не хватило, так это его личное дело.

Вот так как на фото

Сергей789
Тут ещё просто громадный вопрос - как прижимали. Потому что TO-220 вообще прижимается в одной точке и хорошо работает только с твёрдой основой (вроде керамики), если нужен хороший прижим - то дополнительно прижимают жёсткой планкой по центру корпуса. Плюс сам радиатор в TO-220 гнётся, если его несколько раз прикручивали - то он просто погнулся и теплоотвод стал заметно хуже.
Ну и Номакон, ИМХО, хорош пока он свежий и эластичный.

alexey_public
А вы что в качестве электроизоляционного лака используете?

Сергей789
Plastik 70 и Plastik71 в рамках импротозамещения Мне больше 70-ый нравится, красивее выглядит, но купить сложно.
И вот, кстати, есть тема на эту тему
Чем покрывать готовую плату?
