Ярослав1981:
возможно ли использовать для него двухканальный преобразователь ac\dc мощностью 400 ватт, но с выходными напряжениями 15 вольт
Исходя из указанных требований по входному напряжению - нельзя (минимум 16В).

А подскажите - как эти pico-box 12v можно подключать к обычному ATX БП? Есть идея повесить несколько mini-itx+pico PSU систем на один 400W БП.

Я так понимаю - там переходник, но сходу слов не подобрал. Мб бывают у них с 4 pin EPS power connector, куда можно воткнуть что-то вроде 2xMolex->EPS?

Nick99
как эти pico-box 12v можно подключать к обычному ATX БП?
Посредством паяльника

Есть идея повесить несколько mini-itx+pico PSU систем на один 400W БП.
Скорей всего получится херня, так как нужен БП с независимой стабилизацией и лучше, чтобы он немного завышал +12VDC. А таких на 400 Вт сейчас не особо есть.

>Посредством паяльника
КО

>А таких на 400 Вт сейчас не особо есть.
Мощность БП не проблема. Можно и киловатт.

Nick99:Ну, каков вопрос... Применение стандартного компового БП в такой ипостаси экономически нецелесообразно.
Проще взять качественный 12 В БП из промышленных серий подходящей мощности и не париться.
Все необходимые защиты у них внутри обычно имеются и регулировка выходного напряжения в малых пределах также. Иногда даже измерительные выводы можно вынести поближе к нагрузке.

>экономически нецелесообразно.
Возможно. Но такие БП уже есть в наличии. Также планируется одну из систем запитать непосредственно от него - у неё будут бОльшие нагрузки, чем я склонен доверять pico PSU и его проводке.

>качественный 12 В БП из промышленных серий подходящей мощности
Фотон FT-250-12 - "качественный"?

Nick99:В таком случае комповый БП должен быть с раздельной поканальной стабилизацией вторичных напряжений и двумя раздельными каналами +12В.Таки да, но есть в этой линейке и по мощнее, если питать больше двух машин.

Собираю домашний nas, материнская плата ASROCK D1800B-ITX + DDR3L 2g памяти + 2 винта ST2000DM001-9YN164, система на usb флешеке, хватит ли http://www.mini-box.com/picoPSU-80-60W-power-kit или надо больше по мощности брать? 120? 150?

MaximkaK
По мощности хватит. С что там с +12VDC на самом деле - неизвестно. Так как, если адаптер выдает 12 В, то после падения на коммутаторе будет 12,4-12,6 скорей всего. Так что я бы брал с питанием от 19 В, так как там полноценный преобразователь стоит в цепи +12VDC.

Откуда такое огромное падение 0,4~0,6 вольт?
Как правильно заметили там на прямую 12 вольт идет.
Полноценное преобразование это дополнительный нагрев, если других вариантов нет то
http://resources.mini-box.com/online/PWR-PICOPSU-80-…WI-32V-manual.pdf
наиболее эффективные по КПД

МАГ
Думаю может вообще отказаться от 2ух 3.5 в пользу одного 2.5, таким образом можно вообще безвентиляторную систему сделать, заказать http://www.mini-box.com/M350S-enclosure-with-picoPSU…0-and-60W-adapter, сервер будет использоваться под торрент и архив семейных данных с зеркалированием на Amazon S3 и раз в неделю буду скидывать бекапы на освободившиеся 3.5 HDD. В таком случае думаю 60W будет более чем достаточно.

MaximkaK
Думаю может вообще отказаться от 2ух 3.5 в пользу одного 2.5
В http://www.mini-box.com/M350S-enclosure-with-picoPSU…0-and-60W-adapter
2*2,5 встают, если докупить
http://www.dont.ru/mini-box-2nd-Hard-Drive-Mounting-…2995.id13125.html

MaximkaK
Думаю может вообще отказаться от 2ух 3.5 в пользу одного 2.5
Можно и 2х2,5 по 1,5 ТБ - вполне неплохой объем.

сервер будет использоваться под торрент и архив семейных данных
Под торренты лучше отдельный накопитель в любом случае.

МАГ
Пока заказал http://www.dns-shop.ru/catalog/i132032/korpus-mini-i…e-lp-301-90w.html, в выходные заберу, как накопители пока будут 3.5 во внешнем корпусе, как созрею докуплю 2x2.5 по 1.5 Гб или 2 Гб и поставлю внутрь. Спасибо за советы.

Max 99
Откуда такое огромное падение 0,4~0,6 вольт?

МАГ
после падения на коммутаторе

Полноценное преобразование это дополнительный нагрев
И сколько конкретно там этого нагрева в ваттах? Единицы ватт.

МАГ:
[i]после падения на коммутаторе
В отношении коммутаторов картина, имхо, выглядит так:
Про picoPSU 160XT изготовитель пишет о применении высококачественного коммутатора на MOSFET-транзисторе с низким Rds (см. вложение 1). Вот, например, коммутатор с подобными параметрами в таком же типе корпуса, что устанавливаются в picoPSU (см. вложение 2).
Так что падения порядка 0,4-0,6В действительно, не должно быть - они бы не вписались в требования АТХ, учитывая ещё суммирующийся с этим падением существующий допустимый разброс самого источника +12В.
Такой коммутатор стоит меньше 2-х долларов при закупке партий.

Andy56
Даже если и так, то все равно: выход БП плюс падение на разъеме и коммутаторе, особенно на высокой мощности не кажется мне хорошим решением. Предпочел бы иметь активный преобразователь как можно ближе к потребителю.

Доброй ночи.

Хочу сделать небольшой сервер для дома на miniITX матери ASRock Q1900DC-ITX + 4Gb + 4x2Tb 3,5" HDD 5400об. Материнка подключается ноутбучным адаптером питания. Выбрал KS-is KS-154 Maxt 150Вт. Всё это будет в ATX корпусе.

В связи с этим несколько вопросов:
1. Хватит ли мощности блока питания и сможет ли он тянуть систему в режиме 24/7 (в руководстве пользователя говориться что для 4x винтов должно хватать 79Вт, Скрин страницы руководства), или лучше купить ASRock Q1900 - аналогичная, только с нормальным питанием 24pin и нормальный блок питания,?

2. Если возможен вариант с ноутбучным блоком питания, возможно ли оставить корпус без вентиляторов вообще, или стоит поставить какой нибудь малооборотистый на охлаждение дисков.

aleratorio
1. Хватит ли мощности блока питания и сможет ли он тянуть систему в режиме 24/7 (в руководстве пользователя говориться что для 4x винтов должно хватать 79Вт, Скрин страницы руководства)

Хватит с запасом, есть отдельные тесты. Больше 80 и не получится.
или лучше купить ASRock Q1900 - аналогичная, только с нормальным питанием 24pin и нормальный блок питания,?

Дело вкуса. Однако в рекламе этой платы на сайте ASRock написано, что с внешним блоком энергопотребление меньше, чем с обычным. Поэтому если целью является наименьшее энергопотребление, то лучше такую. Ещё к внешнему блоку приспособлена модель ASRock Q1900TM-ITX - она формата Thin Mini-ITX, то есть уменьшенной высоты. Всяких портов в ней меньше. С обычным блоком тоже несколько моделей, поэтому Q1900 не позволяет угадать, какая имеется ввиду, посмотрите на сайте ASRock, какие есть модификации.

2. Если возможен вариант с ноутбучным блоком питания, возможно ли оставить корпус без вентиляторов вообще

Можно. Но может необязательно будет покупать внешний блок - они прилагаются к некоторым корпусам Mini-ITX и Thin Mini-ITX. Надо сначала выбрать корпус.

Partisan, спасибо, цель - бесшумная система без вентиляторов, работающая без остановок с 4мя HDD, всё в корпусе ATX, диски в спец боксах для уменьшения шума в отсеках 5,25". Вот только сомневался сможет ли 150 ваттный внешний блок питания держать её круглосуточно.

Если блок питания нормальный то сомнения нет, 80 вт хватит с запасом.

aleratorio
Выбрал KS-is KS-154 Maxt 150Вт.
Я вот, честно говоря, впервые слышу о данной торговой марке. Лично я бы предпочел типовой кирпич от FSP хотя бы, ватт на 90.

Да , да, полностью согласен FSP , Seasonic, Delta, Foxconn
только на подделку не нарвитесь если заказывать из Китая будите.

Max 99
Они и у нас продаются свободно, FSP уж точно.

МАГ
Я вот, честно говоря, впервые слышу о данной торговой марке

Ну вроде по отзывам в Юлмарте народ доволен, сегодня поеду уже забирать, посмотрим...

Такой вопросик, у адаптера регулируется напряжение 12...24В, мат. плата принимает 9...19В, какое лучше напряжение выставлять на адаптере 12...19В ?

aleratorio
Ну вроде по отзывам в Юлмарте народ доволен
Да это никак не говорит о качестве этого БП.

Такой вопросик, у адаптера регулируется напряжение 12...24В, мат. плата принимает 9...19В, какое лучше напряжение выставлять на адаптере 12...19В ?


19 В

МАГ
19 В

А можно узнать почему? Коротенький ликбез, если не затруднит... Сам думал 12В ставить, т.к. в компе используется же 12В и меньше...

Експерты по схемотехнике подскажите какой из этих двух будет надежнее и лучше? На 19 вольт есть блок питания от асуса мощного фирмы дельта на 180 w. На 12v тоже есть возможность достать. Спасибо за ответ.
http://www.minicase.net/product_LR1010-180W%2019VDC.html
или
http://www.minicase.net/product_LR1106-250W12VDC.html

aleratorio
А можно узнать почему?
Максимальное напряжение - минимальный ток - меньше нагрев проводов. И в случае просадок будет большой запас.

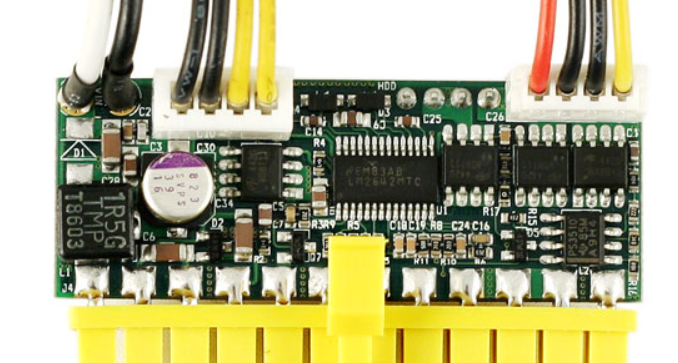

Товарищи, подскажите, имеется picoPSU, как на фото. Питается от 12 вольт. Как эти 12 вольт преобразуются в 3,3в, 5в и в прочие "минусы" и "плюсы"? Импульсно? В смысле там импульсные преобразователи? В электронике почти полный " ноль", отсюда и вопрос.

А зачем это вам знать?
Хороший блок питания mini-box, Высокий КПД, 160вт.
Что еще надо Подключайте и радуйтесь жизни
Если очень хочется что то еще про него узнать жмите на maunal eng на ссылке ниже.
http://www.dont.ru/mini-box-picoPSU-160-XT-160W-DC-D…rter.id16075.html

Вроде 150вт, а внешний импульсный бп на 120. Давно это дело валяется. Знать мне это надо для феншуя. ))) Ибо от этого picoPSU питание пойдёт ещё на звуковую карту asus xonar st. А питание от импульсного бп у аудиофилов является противоправным деянием и всячески наказывается. Вплоть до изгнания из секты. )))

Добавление от 20.08.2014 23:53:

Да, это оно. Спасибо за ссылку. Именно в этом магазине я и брал пару лет назад. Просто запамятовал.

Подскажите по моему вопросу пожалуйста что немного выше, какую все таки лучше плату заказать...
