OLEGA2007
Почему именно ставить в щит УЗО, а не АВДТ ?

диффавтомат в этажном щите не очень-то нужен: от КЗ защитит вводной автомат. А УЗО защитит от утечек.. Правда, если оно сработает, бежать придётся в коридор к этажному щиту.. Его бы по-уму в квартирном щите смонтировать, но бокс на 6 модулей не оставляет на это шансов, а долбить стену, чтобы поставить бокс покрупнее Вы не хотите....


Основное, как я понял, это протянуть 6мм2 кабель от 40A в щите до квартиры ? Или менять надо от вывода счётчика ? Я так понимаю, что всё, что после ввода в счётчик, уже мои заботы ?

почему я просил фото квартирного щита слева-сверху: чтобы понять, какой там кабель пришёл из этажного щита. Судя по торчащему слева-сверху проводу, там уже есть 6кв.мм, но хорошо бы 10кв.мм


У меня сейчас вообще на одном 25А висят 2 комнаты и ванная с туалетом (в одной - AV аппаратура, в т.ч. 85" телевизор, плюс вентилятор, очиститель, увлажнитель, два торшера, плюс верхний свет, в другой комнате только кондей, в ванной стиралка).

там, где провода по 2шт на выходе автоматов 25А, надо им раздельные автоматы 16а. Или диффавтоматы.


А самое основное, реле напряжения то на квартиру ставить ? Какое оборудование имеет в своём составе данный функционал ? Из-за этого и возник разговор о стабилизаторе.

для подстраховки "на всякий пожарный" - можно. Но куда его впихнуть? если бы можно было аккуратно раздолбить стену и вместо 6 модульного бокса поставить бокс на 24 модуля, то туда отлично бы влезло и вводное УЗО, и реле напряжения, и 6шт диффавтоматов на отходящие линии.

Добавление от 20.03.2025 14:59:

PS. предлагаю обсуждение щитового оборудования перенести сюда:
Как выбрать и подключить УЗО, сделать грамотную разводку в квартирном щитке? (часть 3)

short_circuit
А зачем стену долбить ?
Щиток накладной, я так понимаю, от этажного щита, по идее, всё заходит в квартиру на вводной автомат по кабель-каналу через небольшой пролом в стене.

OLEGA2007

не, я говорил про квартирный щит, который встраиваемый на 6 модулей, и который хорошо бы заменить на встраиваемый же на 24 модуля (2х12). ну или 1х18

Добавление от 20.03.2025 15:37:

кстати, раз уж в коридоре такой разгром: а нет ли на толстом чёрном кабеле надписей, кто оно?

short_circuit
Я про него и говорю, сейчас он накладной
Я что не смогу поставить накладной на 18-24 модуля, продолбив под кабель-каналом, при необходимости, пару отверстий под новое место ввода, например ?

Зачем обязательно долбить стену под встраиваемый щиток ?

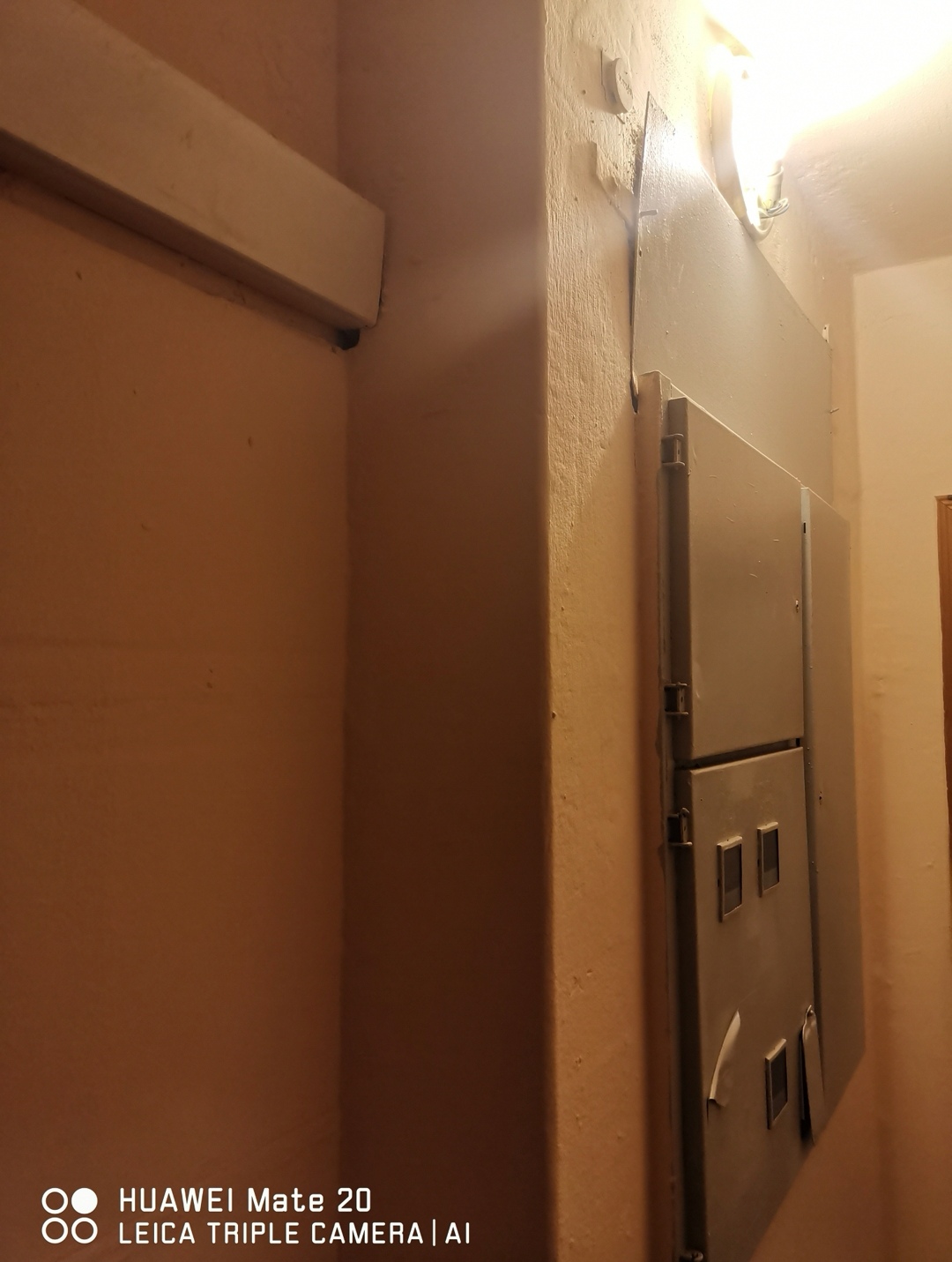

Вы издеваетесь что-ли, откуда там возьмутся надписи. Никаких маркировок я не увидел. Какой разгром, я просто снял крышку кабель-канала в тамбуре на 2 квартиры, где расположен электрощит.

разве? судя по фоткам, основание квартирного щита утоплено в стену. Впрочем, даже в этом случае можно его бортики срезать вровень со стеной, и поврех него прикрутить 18-24модульный накладной бокс. Главное, чтобы длины кабелей хватило, чтобы достать до новых аппаратов, которые будут теперь дальше.. Ну и не засадить сверло в кабели, посмотреть, куда они пошли вверх-вниз, и сверлить там, где их нету

встраиваемый, ясное дело, лучше, он будет меньше торчать на проходе. Но если пипец, как не хочется долбить стену, то можно и накладной

что касается вводного кабеля.. Обычно, на них мелко напечатано, кто оно.. Но может и не быть.. Кабель достаточно толстый, может и 3х10.. Можно поступить так: обесточить всё своё в этажном щите, убедиться индикатором, что напряжения нет, отсоединить вводную фащу в квартирном щите, и штангелем замерить диаметр жилы..

В общем я уже понял, что похоже проще оставить всё как есть, раз ещё длины кабелей может не хватить.

В любом случае я через мастера буду вызывать электрика из фирмы, с которой у ТСЖ договор, пусть он смотрит, меряет сечение и прочее. По крайней мере по сантехническим работам по перекладке труб претензий к ним не было.

short_circuit
Лучше тем, что не будет торчать на проходе !? Гениально.

Какие-то получаются несоразмерные трудозатраты и риск что-либо повредить внутри стены ради чисто эстетической составляющей.

Мне нынешний никак не мешает тем, что он не встраиваемый, а накладной.

OLEGA2007
Мне нынешний никак не мешает тем, что он не встраиваемый, а накладной
Да, если наплевать на то, что он установлен не правильно
Не помню номер пункта ПУЭ, щитки должны устанавливаться на уровне глаз для среднего роста человека и не выше 1,75м. Цитирую по памяти, но смысл, думаю, понятен.

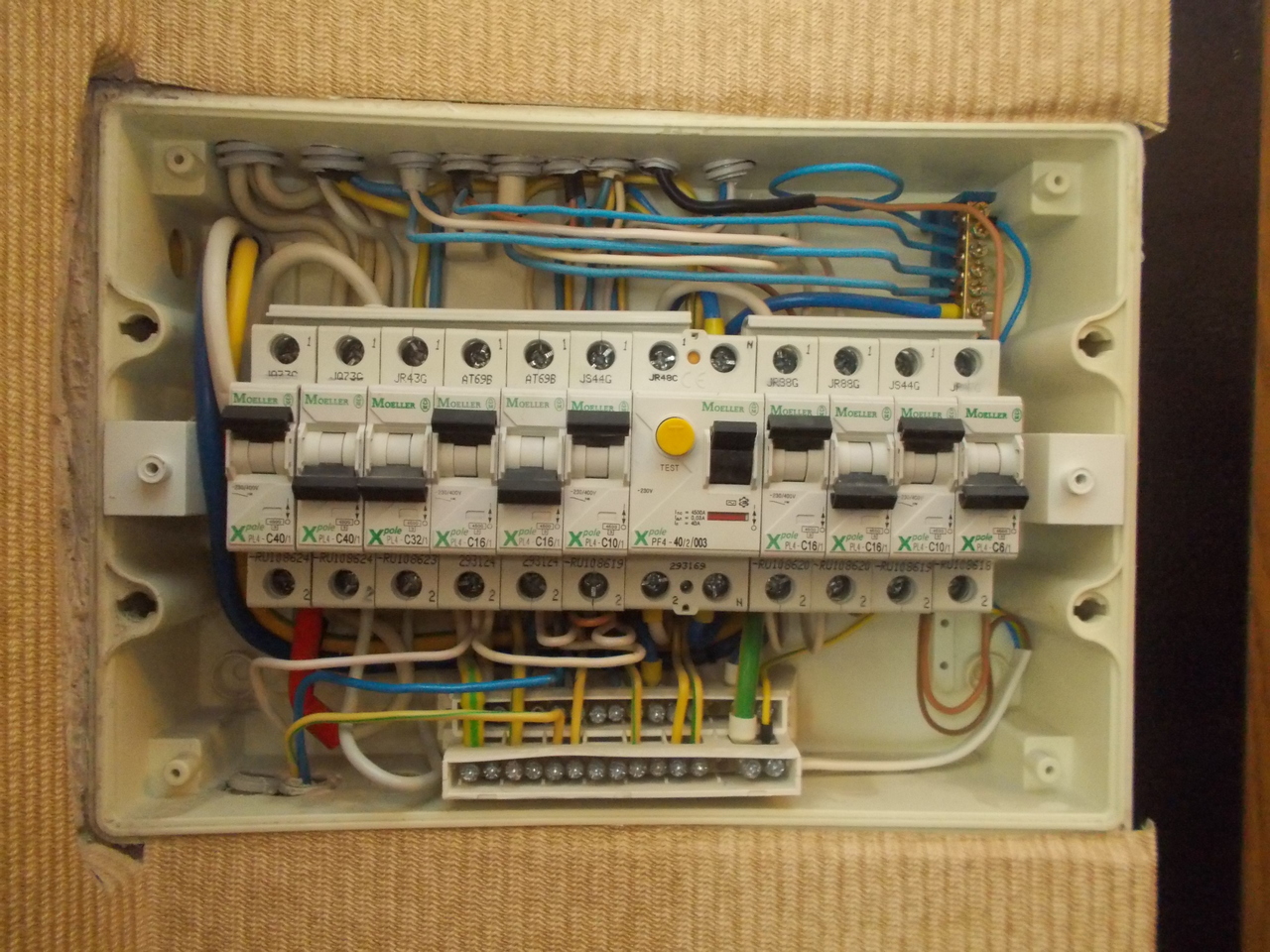

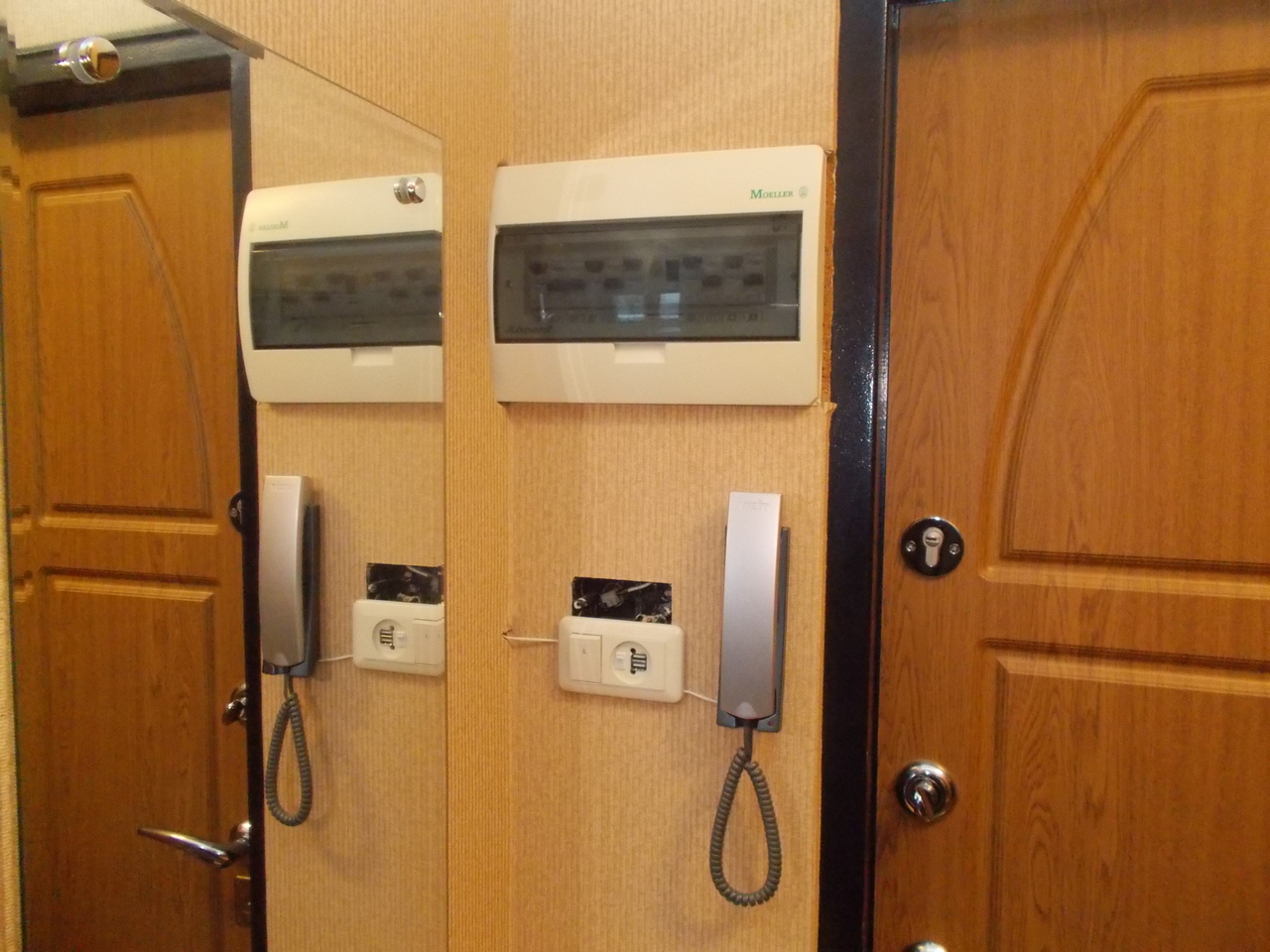

На стадии ремонта без проблем делается встроенный щиток. Место под него найти можно всегда. Обычная панельная двушка, если что.

OLEGA2007

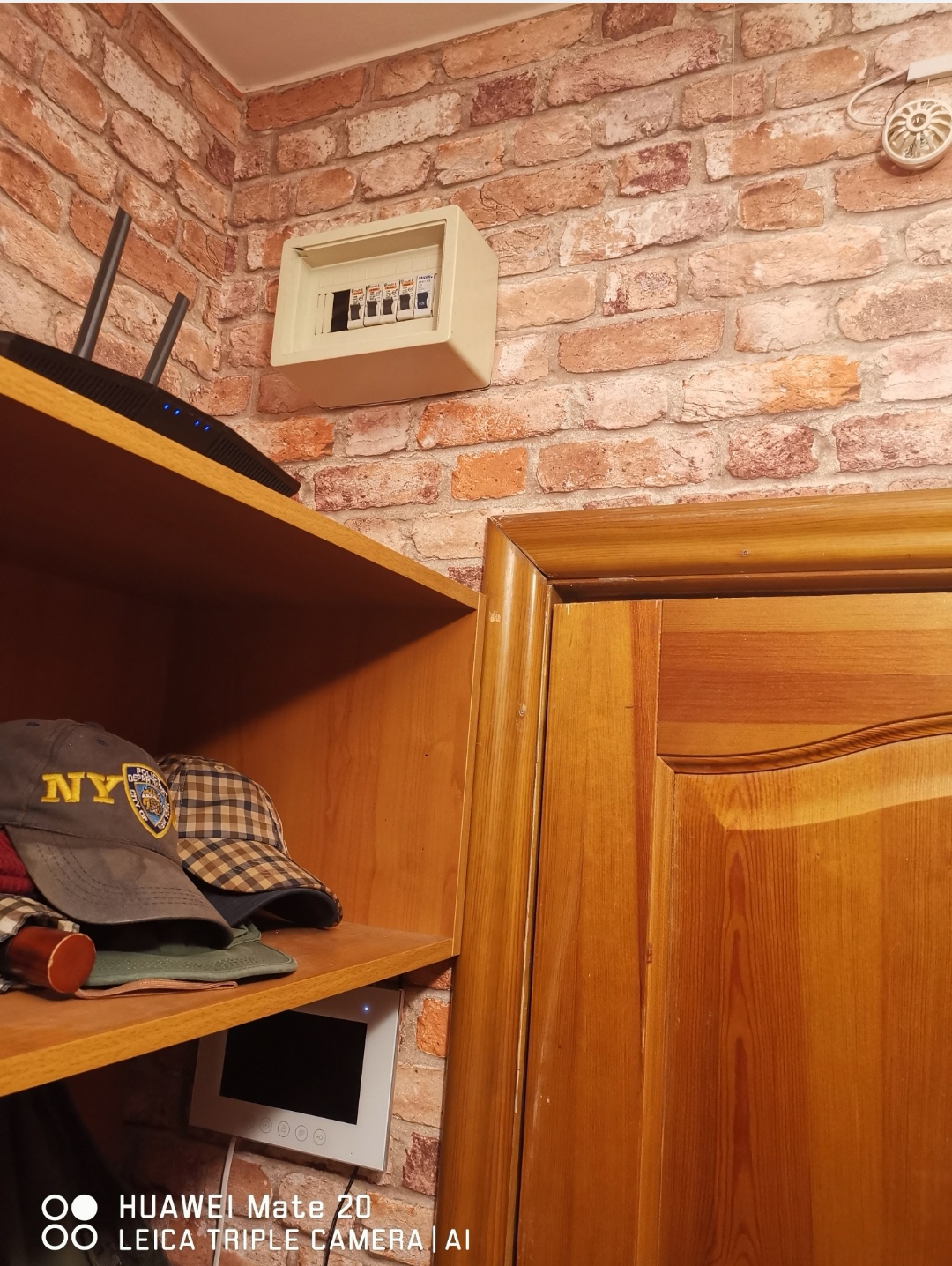

аа, кто жеж мог подумать, что он так высоко..

ну раз он и реально накладной - замените его на 18-модульный, и нормально. Тогда в него и вводной автомат, и реле напряжения влезет, и 5-6шт 2-модульных диффавтоматов на отходящие линии

Alex_SG
Уже выбросил видеодомофон, начал ломать мебель.

Я прекрасно дотягиваюсь рукой до АВ при росте 180см.

Alex_SG
Куда на лестнице это все смонтировать, если в щите на рейке нет свободного места ? Платить за пересборку всего щита ? Купить и установить новый современный щит ? Может сразу квартиру в элитной новостройке приобрести ?

а есть что-нибудь подороже, но чтобы можно было записывать данные? И потом просмотреть что было скажем последний час?

Зависит от бюджета - https://www.chipdip.ru/product/ms8250d 8 450 руб.
https://static.chipdip.ru/lib/461/DOC002461082.pdfУ меня beetech 20trms к компу через com порт прекрасно снимал и логи и графики - http://ixbt.photo/?id=photo:120719 + http://ixbt.photo/?id=photo:119842 + http://ixbt.photo/?id=photo:120718


https://festima.ru/docs/228215501/moscow/tsifrovoi-m…tech-20trms-novyi

https://forum.ixbt.com/post.cgi?id=print:49:11212&te…ser=kr379&color=1 + https://forum.ixbt.com/post.cgi?id=print:49:7243&tex…ser=kr379&color=1

amouse
а есть что-нибудь подороже, но чтобы можно было записывать данные? И потом просмотреть что было скажем последний час?

возьмите УПСу, соедините её с компом, и заставьте писать лог..

УПс это ИБП? Так тоже покупать. И хороший мультиметр в хозяйстве пригодится. Вроде есть Owon-ы в продаже, фирма известная, а возможностей вроде еще больше?

ну это Вы уж по месту смотрите, что удобнее: то ли купить тестер (в хозяйстве сгодится, верно, штука полезная), и периодически поглядывать на него, записывая время и напряжение. Либо одолжить у кого-нить УПСу, соединить её компом и заставить писать лог. Покупать точно нет смысла ради этого

Добавление от 25.03.2025 11:26:

что касается мультиметра, то ради эпизодического юзания нет смысла покупать навороченный. Купите простенький

short_circuit
соединить её компом и заставить писать лог.
как ее заставить писать лог?

Karim084

ну не саму УПСУ, разумеется, а её софт на компе. Который будет по шнурочку утягивать с УПСы данные.

short_circuit
ну не саму УПСУ, разумеется, а её софт на компе. Который будет по шнурочку утягивать с УПСы данные.
Интересно, конечно. Если можно, расскажите поподробнее.У меня APC550. Родной софт не умеет мониторить.
У меня УПС периодически переходит на аккум на 1 сек. Долго парился и не понимал, почему. Отслеживал напряжение мультиком в соседней розетке, поставил даже реле напряжения RBUZ для фиксации. Но в момент перехода на аккум, мультик и реле ничего уловить не могут.
Начал шурудить провода - нашел неконтакт в штекере. Контакт восстановил, но переходы все равно не пропали, но стали заметно реже. Либо мультик не успевает заметить провал, либо штекер все-таки гумно. Поэтому лог интересен.

Добавление от 25.03.2025 18:21:

Еще вопрос - достаточно ли часто УПС мониторит линию, а то может провалы есть, а он просто не успевает. Именно мониторить, чтобы потом это на компе увидеть.

amouse
Еще вопрос - достаточно ли часто УПС мониторит линию, а то может провалы есть, а он просто не успевает.
Да...... так и есть:

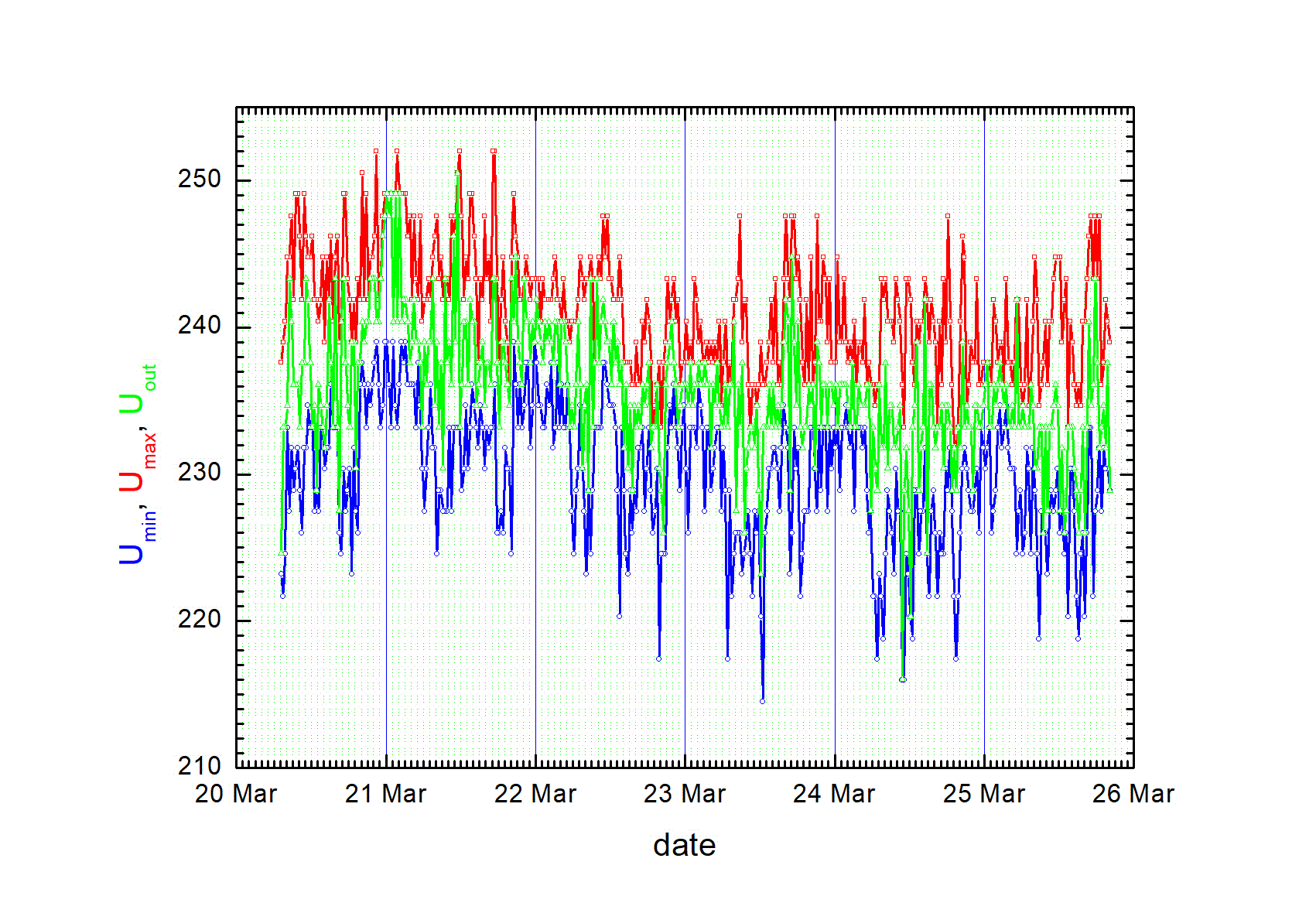

- часто ...в неделю - http://ixbt.photo/?id=photo:304152
- ...в день - http://ixbt.photo/?id=photo:304155
- в 10 минут ... http://ixbt.photo/?id=photo:750914 On-line UPS небольшой мощности. Опыт использования дома., #6
- суточный http://ixbt.photo/?id=photo:314747

Добавление от 25.03.2025 20:12:

зы: ... мой СвенСмарт1500 - 1 мин - http://ixbt.photo/?id=photo:120663


ззы: ...стр.22 - http://gost.gtsever.ru/Data2/1/4293733/4293733413.pdf + http://ixbt.photo/?id=photo:395506

... или так - http://ixbt.photo/?id=photo:715180
...ну и .- http://ixbt.photo/?id=photo:395853

...увы - поймать ваши 255 В менее пол-периода (<10мс) - практически не возможно - аминь.

amouse
Еще вопрос - достаточно ли часто УПС мониторит линию, а то может провалы есть, а он просто не успевает.
У некоторых с сохранением минимумов и максимумов за каждый выбранный интервал проблем нет.

Karim084
про АРС не подскажу, так сложилось исторически, что я их юзал только "тупо" без связи с компом. А софт всяческих других вполне себе позволяет писать логи. Например, у ИППОНов оно доступно в табличном виде: время-напряжение-частота

Добавление от 25.03.2025 21:31:

amouse
Еще вопрос - достаточно ли часто УПС мониторит линию, а то может провалы есть, а он просто не успевает. Именно мониторить, чтобы потом это на компе увидеть.

если менее одной полу-волны (50мс) - то оно и не представляет опасности для техники. А если пару полуволн и более- УПСА обязана среагировать: ну там откорректировать напряжение (лайн-интерактив) или даже перейти на батарею. В логах это точно будет.
