По поводу пыли из личного опыта. Достался мне от сына БП Tt (Thermaltake) на 1200 Вт. Внутри утрамбован весьма плотно, что не удивительно. За год эксплуатации забивается пылью намертво так, что для чистки приходится его разбирать. Более "легкие" блоки, которые лучше продуваются, страдают этим "недугом" в гораздо меньшей степени.

MrLeo
Более "легкие" блоки, которые лучше продуваются
Такие БП, как правило, никто не ремонтирует, т.к. не целесообразно, т.е. клиенты сами отказываются, узнав предполагаемую цену ремонта. Но в рамках общего обслуживания "офисных" ПК и прочих, дешёвых сборок, естественно они продуваются без разборки.
В целях интереса, несколько таких "лёгких" БП разбирал после продувки - пыль в них остаётся, причём в самых неприятных местах (выходные дроссели), т.е. выходные, фильтрующие конденсаторы, после такой "чистки", продолжают работать в режиме перегрева и, соответственно, продолжают деградировать быстрее, чем заложено характеристиками.

Добрый день всем,

есть блок питания be quiet PurePower 11 400W. Напряжения в норме, но на линии +5V изредка появляются пачки импульсов примерно 50 МГц размахом более 750 мВ (мой "осциллограф" на таких частотах мало что показывает, только синусоиду). Мерял на Molex разъеме на работающей системе (не на холостом ходу). Стоит ли беспокоиться из-за этих импульсов? Блоку 5 лет.

quiet
Это одноплатформенник фсп аурум? Там 5V по dc-dc. Смотрите электролиты и смотрите не возникают ли пульсации синхронно с нагрузками по 12V. Кондёры запросто могли приплыть, т.к. наверняка прилеплены на герметик к дросселю 12V

quiet
Интересно, а откуда в БП гражданского назначения импульсы
50 МГц размахом более 750 мВ

IdeaFix
Смотрите электролиты
Электролиты на таких частотах не работают, т.е. работают, но как дроссели.

komandor там на электролиты (в т.ч. по 12 до dc-dc) в принципе стоит посмотреть, ну и да... не понятно что человек измерял и чем.

Исправлено: IdeaFix, 04.09.2024 13:29

Да, это FSP с сертификатом 80+ Gold, какой именно FSP - не знаю. Электролиты, те, что удалось рассмотреть, выглядят нормально. Расположены вплотную одной гигантской кучей рядом с отверстием для проводов.
Пульсации смотрел осциллографом FNIRSI 1013D. Понимаю, что это игрушка, но по +12V все стабильно, а по +5V - не совсем, поэтому решил спросить.
Вскрою БП после окончания гарантии, 3 месяца осталось. Спасибо за ответ.

quiet
Пульсации смотрел осциллографом FNIRSI 1013D.
https://www.ixbt.com/live/instruments/obzor-dvuhkana…-ne-igrushka.html

Много инженеров измеряют пульсацию сотнями милливольт используя цифровой осциллограф. Ошибочные значения в десятки раз выше указанных характеристик в описании – результат неправильного выбора метода измерения.

komandor
Судя по второй статье, я поймал помехи, понятно. Спасибо ещё раз!

Доброй ночи всем.
С чем может быть связано такое поведение БП?
Мой конфиг:
intel i7-14700K+ Thermalright LGA1700-BCFrame, ASUS ROG STRIX 4090 OC, Gigabyte Aorus Elite X WI-FI7, Teamgroup T-CREATE EXPERT 32 GB DDR5 7200MHz CL34-42-42-84 MHz, Phanteks PH-ES620PC_BK, ARCTIC Liquid Freezer II 420 Rev 7, ASUS ROG Strix 1200W Gold PSU

1. первая проблема.

пк не выключается полностью, висит в какомто повер стэйт и индикация CPU на материнке остаётся гореть
после выключения пк процесс начинается нормально но видимо в самом конце загорается индикация CPU на материнке и раскручиваются вентиляторы и так всё остаётся навечно
я отключил ПК кнопкой на БП, т.е. всё вообще погасло. потом только включаю кнопкой БП и сразу запускается пк и горит индикация CPU
видимо у меня бп получает сигнал на старт сразу после включения его кнопки, то бишь сигнал на включение с материнки идёт постоянно
чтобы полностью запустить пк конечно требуется дополнительно нажать кнопку включения на корпусе пк

то бишь для включения: тумблер-клавиша на БП - кнопка на корпусе пк
для выключения: кнопка на корпусе пк - тумблер-клавиша на БП

так было неделю, потом внезапно всё само собой стало работать как полагается. ПК включается и выключается кнопкой на корпусе пк.

2. несколько недели назад началась новая проблема, куда более запутанная. описал её здесь:
Процессоры Raptor Lake LGA1700 (на архитектурах Raptor Cove / Gracemont) (часть 2), #6238

конкрентно интересуют две эти настройки:
ErP
Determines whether to let the system consume least power in S5 (shutdown) state.
Note: When this item is set to Enabled, the Resume by Alarm function becomes unavailable.

Power Loading
Enables or disables dummy load. When the power supply is at low load, a self-protection will activate causing
it to shutdown or fail. If this occurs, please set to Enabled. Auto lets the BIOS automatically configure this
setting.

Можете пояснить такое странное влияние на работу всего ПК?

в сторону БП или материнки грешить? не думаю что проблема в цпу или гпу.

Доброго времени суток. БП Seasonic G360 (SSR-360GP). Использовался для питания NAS сервера жрущего в целом всего 20Вт. В своё время модификатором были обрезаны многие провода, включая 4 провода (из 8-ми) питания процессора. Сейчас есть необходимость использовать БП с материнкой с 8-ми пиновым разъёмом питания проца. Вопрос, как нарастить 4 недостающие провода? Благо они имеются оригинальные (нашлись) и каждый конкретно идентифицирован для соединения именно в предыдущее начальное состояние.
Можно их просто зажать скобами (использующимися электриками) или надо паять? Спасибо за внимание.

mk123
Можно их просто зажать скобами
Можно, если кримпер хороший. Если фуфло китайское, то лучше паять, но припой тугоплавкий использовать и без всяких активных флюсов.

mk123
Лучше припаять. Это не сложно, быстро и надежно. На места пайки, надеть трубочки из термоусадки.

Прошу прощения, паял всего 3 раза в жизни. У меня есть обычный оловянно-свинцовый сплав для пайки и есть классическая канифоль купленные в своё время в радио-любительском магазине. С этим я достигну "тугоплавкой пайки без активных флюсов" или необходимо чего-то ещё?
Или лучше сразу отнести БП в мастерскую?
И кстати, а не лучше ли паять и кримпировать одновременно для пущей верности?

mk123
обычный оловянно-свинцовый сплав
Надо бы знать его название, там и характеристики будут известны, но с вероятностью 90% - он подойдёт (тугоплавкий).

Или лучше сразу отнести БП в мастерскую?
Если не уверены в своих силах, то конечно лучше.

не лучше ли паять и кримпировать одновременно
Нет, не лучше, а хуже.

mk123
Можно их просто зажать скобами (использующимися электриками) или надо паять?
" Кроилово ведёт к попадалову !"

Раз вы с паяльником "на вы", то отнесите в мастерскую - максимум пару сотен рублей с вас возьмут,
а честный мастер - и того меньше.

Vose
" Кроилово ведёт к попадалову !"
Причём тут кроилово?
Клеммы на всех БП с завода обжаты а не паяны. Профессиональный кримперер делает заводскую обжимку новых "пистонов" разъёмов.

mkdir-p
Клеммы на всех БП с завода обжаты а не паяны.
вы утверждаете, что обжим имеет меньшее сопротивление, чем паяное соединение ?
И добавление ещё одного обжима в относительно сильноточную цепь сделает её лучше ?

Vose
вы утверждаете, что обжим имеет меньшее сопротивление, чем паяное соединение ?
Вы читать умеете? Все разъёмы, на любом устройстве в БРЭА - с завода обжимаются! Это вам не блок управления какого-нибудь Су-27 или Ту-160, где все разъёмы обязательно паяются.

Человек написал, что хочет восстановить недостающие (обрезанные ранее) разъёмы. Если есть кримпер, не вижу проблем сделать разъём таким, каким он был с завода, а не городить огород из термоусадок. К тому же, как я понял, не имея опыта, можно припаять провод к "пистону" так, что он не влезет в колодку разъёма. Там надо иметь определённый опыт пайки "пистонов" (mini-fit).

PS Либо автор поста, неправильно выразился, что вполне допускаю, учитывая его "познания" в этой сфере, и имел вообще что-то другое. Но это уже вопросы не ко мне, а к автору.
PPS И да, к слову, есть разъёмы, которые только обжимаются, как самый распространённый пример - серия RJ (RJ11, RJ45 и т.п.). Вы их тоже будете советовать паять из-за меньшего сопротивления?

Правильный обжим - да, ибо нет посредника с высоким ESR в виде припоя.
Да и повышение температуры до >+180C не есть хорошо.

tak
Правильный обжим - да
Ну так я об этом сразу и написал:

mkdir-p
Можно, если кримпер хороший. Если фуфло китайское, то лучше паять

mkdir-p
то вам не блок управления какого-нибудь Су-27 или Ту-160, где все разъёмы обязательно паяются.
Паяются по другой причине - компактность.

Попробуй обожми!

tak
ибо нет посредника с высоким ESR в виде припоя.

это что-то новенькое? из разряда аудиофилии, что не-кошерные провода "не звучат"?

Добавление от 27.11.2024 17:19:

и что припой обязательно должен быть серебряно-золото-платиновым?

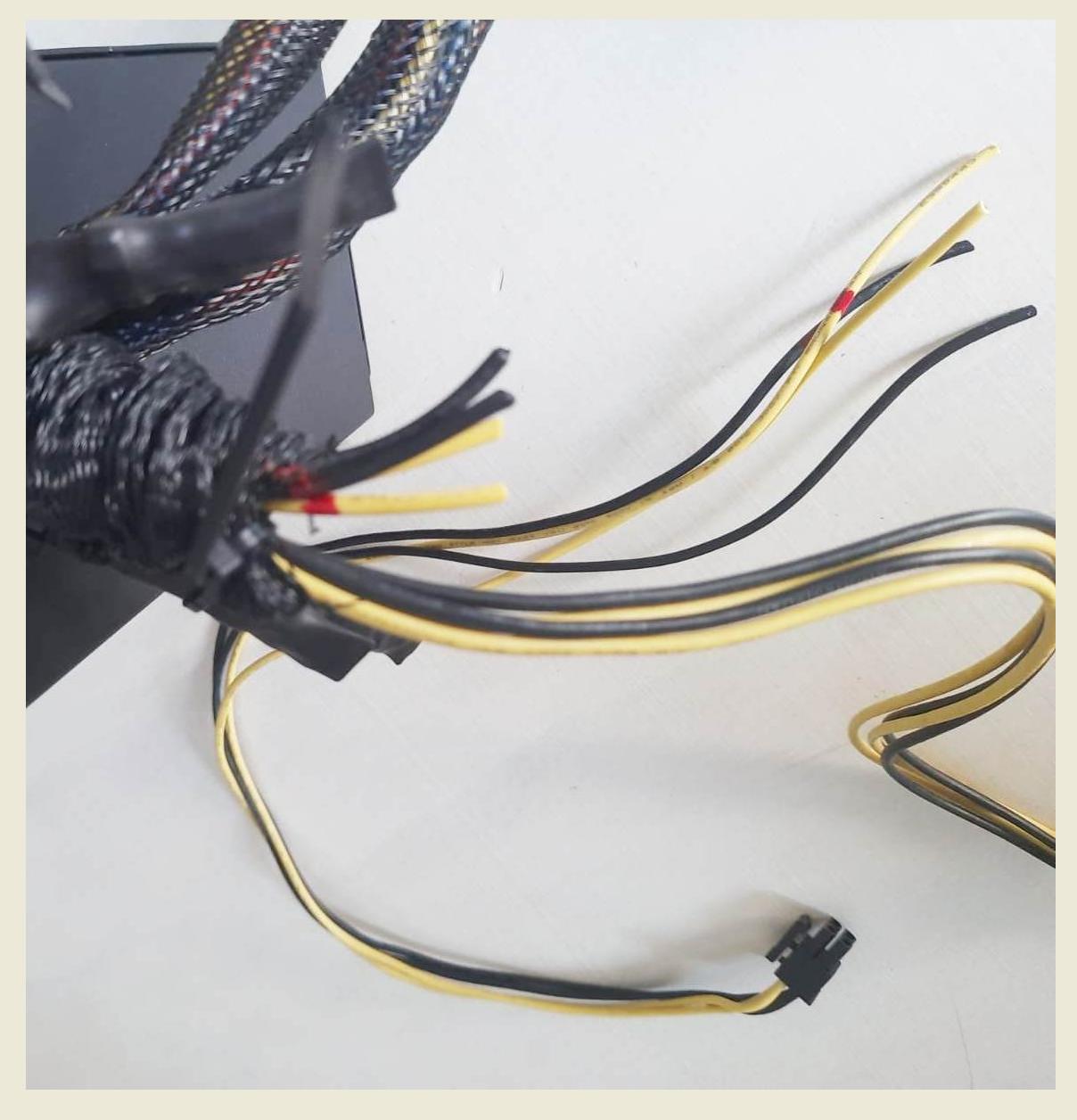

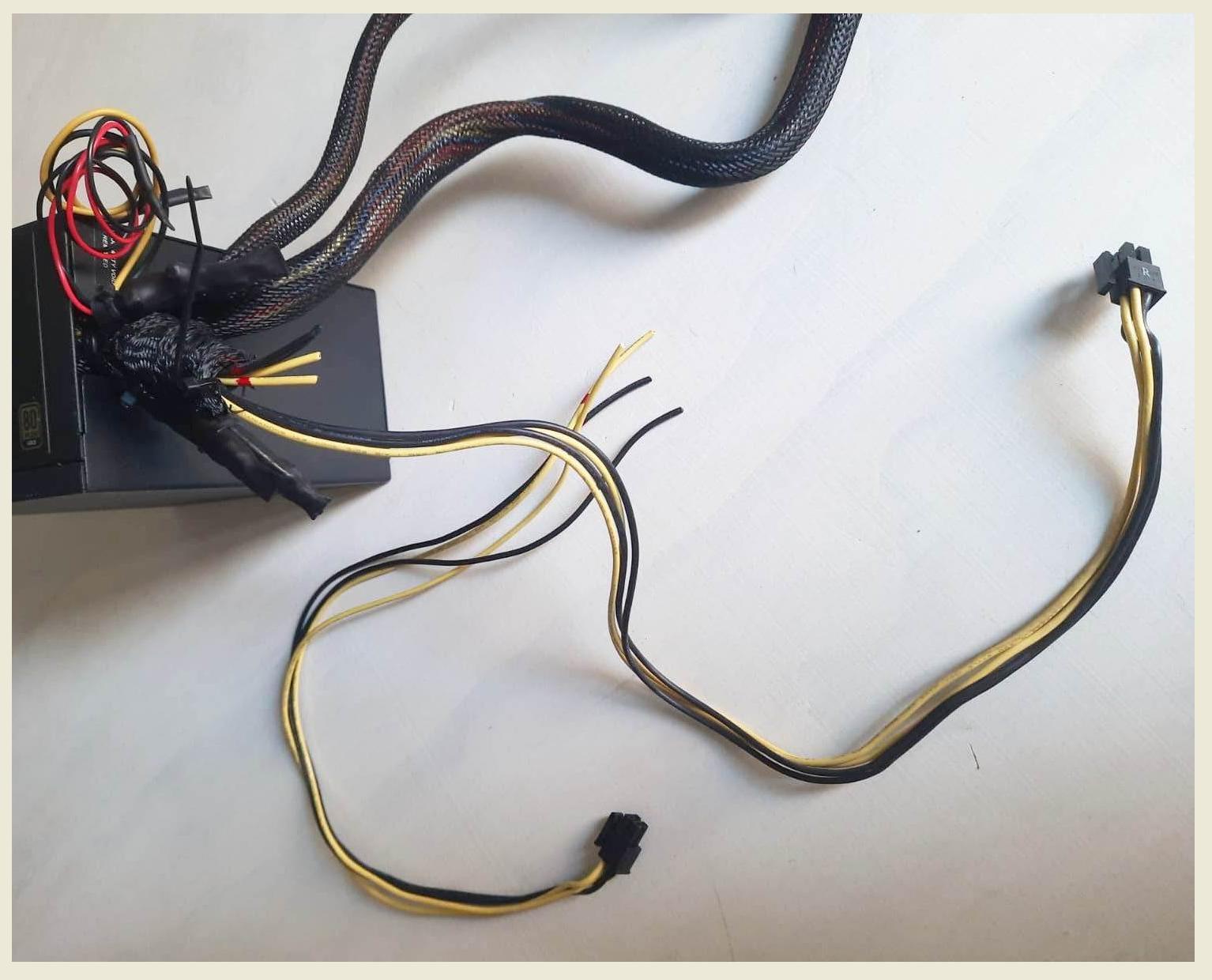

Спасибо за развернутые ответы. Может я не правильно выразился, но идея была буквально соединить провод с проводом обжимом или спаять не разбирая БП и не добираясь до внутренних пистонов, платы и т.д., так как в своё время провода были обрезаны с "запасом" для возможного соединения (фото).
Так лучше просто соединить провод с проводом или надо лезть в корень и соединять к исходному источнику?
И да, я отнесу БП мастеру для обжима или пайки, но нужна теория, чтобы знать чего от него требовать.

tak
Паяются по другой причине - компактность.
вибрация... припой там тоже особый, мягкий, который не боится вибрации.

mkdir-p
вибрация
И это тоже, но там, где миниатюрно, обжать будет просто затруднительно. То есть, фактически пайка – вынужденная мера, где присутствуют вибрации. Где место позволяет обжать, там обжимают.

Исправлено: tak, 27.11.2024 22:25

mk123
Если нужно быстро, можете делать просто на скрутку и изолентой сверху. Лет ...дцать выдержит, а потом, глядишь, и БП замените.

вчера отнёс мастеру и за 5 мин всё спаялось, и да он это сделал по своему, я думал паять иначе и было бы хуже.

Пайка была произведена вообще без нахлёста с наглядными инструкциями и советами в целях обучения. Стоила копейки. В общем, я не жалею.
Что-то не критическое в будущем спаяю сам, а провода проца - лучше мастер.

mk123
Пайка была произведена вообще без нахлёста
Честно говоря, не представляю, как можно произвести спайку двух проводов между собой совсем без нахлёста

Встык ? Так надёжность такого соединения сомнительна...
Или, используя дополнительный отрезок проводника ?


БОНИФАций
Можно было потратить средства и с большей пользой
купить за более чем полкосаря набор соединителей, с ожиданием "двухнедельной доставки" ?
А затем маятся с "пайкой" , феном или зажигалкой,
не имея практического опыта использования таких "приблуд" ??



Один из отзывов практикующего электрика про эту "хрень":
"Если коротко то, не рекомендую.
7/10 разрывал я их руками и без значительных усилий
1. табличка что на сайте абсолютно не подходит. В синюю гильзу спокойно влезает 6 мм², в нахлест 2х 4 мм²
2. Припой к не луженым жилам не липнет!!!
Как видно в термоусадке, он даже расплавился, но не прилип и поэтому просто высыпался.
А если лудить, то мне нужен припой и паяльник, а раз так то я могу и без этого всего нормально их спаять
Возможно, как аварийный, временный, ремонт чего-то это и подойдет.
Но есть способы значительно проще, как соединить 2 кабеля и надежнее"
