Я измерял напряжение, максимальное (зарядное) подаваемое ИБП на батареи путем измерения на батареях - до какого напряжения их доводит ИПБ перед сбросом напряжения до буферных 13.8в на батарею. Отслеживал на заряженных батареях, отключив ИБП от розетки, чтобы он поработал немного от батарей, разрядив их, и при подключении к розетке он будет заряжать батареи максимальным зарядным напряжением.
Надо подождать и проследить до какого максимального напряжения дойдут батареи.

По-моему, еще можно так - включаете ИБП с подключенной батареей, которая разряжена или заряжена не полностью (например, на 50%), чтобы запустить на ИПБ режим полной зарядки. Подключаете к батарейным проводам мультиметр, отсоединяете батарею - и вы увидите полное зарядное напряжение, которое должно сразу же сброситься на буферное, т.к. при отсоединении батарей ИБП подумает, что батареи достигли полного напряжения.

Народ... У меня Ippon Innova 1000, проработал со штатными батареями три года, сейчас держит нагрузку полчаса... Хочу сделать побольше немного. Так как у UPS есть выход для штатного подключения внешних батарей, хочу купить парочку на 40-50А... Что сейчас стоит брать? Или - все одинаково +-? Раньше брал Дельту, но пару раз подводила...

NikolayCh
Раньше брал Дельту,
Она сейчас охренела - цены на уровне фирменного СSB, который "считается" хорошими батареями.

Как именно подводила? Какие были условия, например, возраст батарей и прочее?

krservтак вам и надо на батарее. Подключите мультиметр и не отключайте до окончания зарядки. Наблюдайте за напряжениемили 14.4, а потом опустит до буферного

Serge Petrov
или 14.4, а потом опустит до буферного
т.е в некоторых APC они заряжают батарею до тех пор, пока на батарее не станет напряжение 14.4, а потом переключаются на 13.8В?
Но мой, как я понимаю и без замеров мультиметром на батарее, такое не делает, т.к я отслеживал заряд батареи в программе upsdiag - батарея последовательно с 11.5В повышалась до 13.77В.

Исправлено: krserv, 02.12.2024 14:08

krservтак и есть. В некоторых только до буферноголучше мультиметром

krserv
Но мой, как я понимаю и без замеров мультиметром на батарее, такое не делает, т.к я отслеживал заряд батареи в программе upsdiag - батарея последовательно с 11.5В повышалась до 13.77В.
У меня сейчас 420-й на столе. Всегда 13.77 - это при полностью заряженной батарее. При зарядке- это напряжение меньше (зависит от степени разрядки батареи) - так как работает ограничение по току зарядки.

батарея последовательно с 11.5В повышалась до 13.77В.
Именно так.

SCSэто буферноевы мультиметром смотрели?

Конечно. И довольно точным. (проверено ).
Завтра калибровку сделаю. Дельту поставлю 9 ампер/час Вроде свежая ( в августе сделана) 13.03 напруга в магазине. До неё Дельта 7 ампер/часов стояла. Пару лет продержалась. Сейчас - половина емкости осталась. Но она летом в жару работала (более 30 в цехе было долго), без доп охлаждения.

Исправлено: SCS, 02.12.2024 21:40

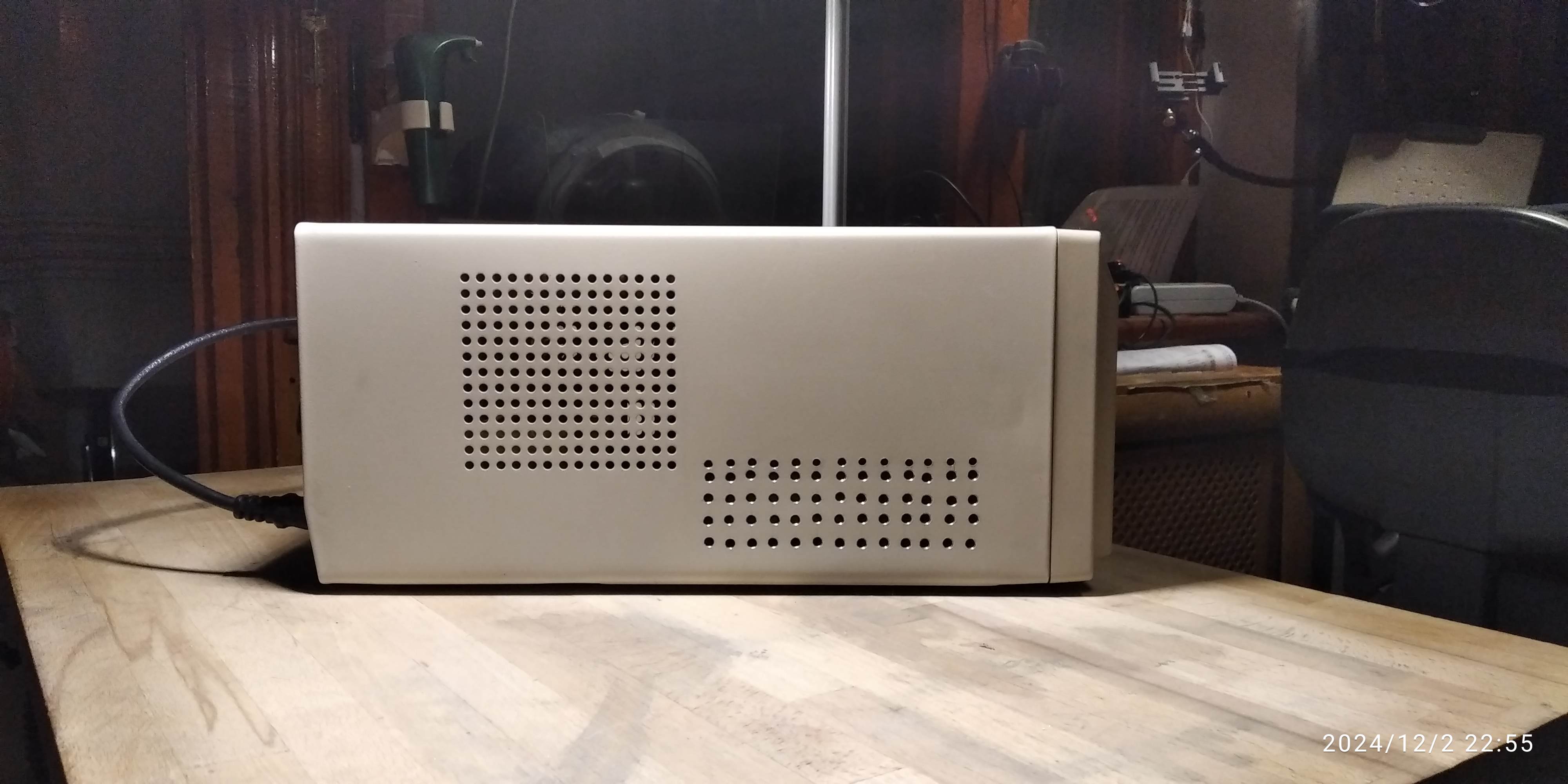

Вот модернизировал корпус APC 420. Сделал отверстия с одной стороны внизу батареи, а с другой стороны - вверху батареи.
Подумал, так будет лучшая конвенция - теплый воздух стремится вверх, на его место поступает холодный воздух, т.е воздушный поток будет сверху - наружу блока, а внизу вход более холодного воздуха внутрь блока.

SCSну значит ваш упс заряжает только до буферного. Как и многие другие

Ну например, умерла в back-UPS APC за два года... Условия эксплуатации - комнатные.

Добавление от 03.12.2024 14:50:

А какая альтернатива в текущих наших условиях? Сейчас хочу взять как внешние бОльшей емкости и выкинуть 50 тысяч на ветер не очень хотелось бы...

Serge Petrov
ну значит ваш упс заряжает только до буферного.
может быть не все так просто, вот нашел инфу здесь в другой теме:
"Насчет тока - зарядка в 420/620 импульсная, сначала 2-3 А, затем ступенчато уменьшается"
https://forum.ixbt.com/topic.cgi?id=49:12150-72
по поводу достоверности информации судить не могу. Осциллографа у меня нет.

krserv
тут как раз просто. Зарядка в 0.2-0.3С. А конечное напряжение зарядки - уже от модели упс зависит. Можно легко проверить мультиметром

Serge Petrov
Можно легко проверить мультиметром
установив измерения в переменный ток? Как Вы импульсное напряжение мультиметром проверяете?
Я думал, что там тупо стоит стабилизатор на 13.7В, а получается, что там управляемое напряжение, в этом случае, действительно и калибровка нужна и батареи может не дозаряжать или перезаряжать, нужен постоянный контроль за напряжением на батарее.

krserv
вот нашел инфу здесь в другой теме:
"Насчет тока - зарядка в 420/620 импульсная, сначала 2-3 А, затем ступенчато уменьшается"
Там термин - импульсная, не совсем корректен. Скорее - ступенчато (но постоянный ток).

Добавление от 03.12.2024 20:55:

krserv
Я думал, что там тупо стоит стабилизатор на 13.7В

Нет. Там же ограничение по току зарядки используется. Там ШИМ контроллер - управляет ключом и есть обратная связь с его нагрузкой. После ключа - напряжение сглаживается конденсатором.
Надо схему посмотреть подробней. Но у меня её нет. Осциллографом уже не буду смотреть. Поставил в технологию этот ИБП сегодня .Да все там ИМХО, как в аналогичных ИБП с зарядкой.

krservя не знаю, что он под этим подразумевает и какой режим следования импульсов. Можете и на переменке измерять, можете и режим в режиме максимальных значений. А может он имел ввиду, что там импульсный преобразователь для блока зарядки и заряжает ступенчато

SCS
Там все как обычно - сначала стабилизирован ток заряда
ОК, я поставлю в разрыв цепи ваттметр и проконтролирую ток и напряжение заряда разряженной батареи, как я это делаю с внешним зарядным устройством.
Сейчас разряжу батарею электронной нагрузкой до 11.5В. И будет понятно какой там ток заряда вначале, и как он перейдет в режим стабилизации напряжения.

импульсная зарядка, почти наверняка имелось в виду - от отдельного маломощного импульсного источника. Так что не плодите сущности, там почти наверняка банальное 13,8в и/или прим. 1А, т.е. банальные cU/cI

short_circuit
Так что не плодите сущности, там почти наверняка банальное 13,8в и/или прим. 1А, т.е. банальные cU/cI
Судя по тому,какие элементы конструктива, расположены на матери - так и есть. Все, как у всех.

Добавление от 04.12.2024 00:30:

short_circuit
имелось в виду - от отдельного маломощного импульсного источника.
Ну да. Все, как в адаптере для зарядки телефона.

SCS
Ну да. Все, как в адаптере для зарядки телефона.
По факту: подключил через ваттметр - ток заряда 0.8А, никаких быстрых начальных зарядов током 2А - как писали в источнике, на который я давал ссылку в этом устройстве нет.
Конечный ток - 0,00 A, ваттметр у меня с двумя знаками после запятой, поэтому до 10 mA - возможен ток саморазряда батареи, который я не вижу. Напряжение на батарее 13.7В.

Исправлено: krserv, 04.12.2024 15:27

подскажите пожалуйста я правильно понимаю, что преобразовать 12В в 18В - от батареи ИБП - Runtime будет дольше, чем запитывать ноутбук через блок питания 220В в 18В от ИБП? Т.е наверное нет смысла из 12В делать 220В чтобы потом из них получить 18В?
Вспомнил, раньше как-то ездил в поезде 2 суток. Брал с собой две батареи 12В/7.2Ач - мне их хватило на двое суток активной работы ноутбука. ИБП 220В пишет, что его хватит на 96 минут. Пусть еще батарея - 96 минут - итого 3 часа работы всего, да и то я сомневаюсь что ИБП проработает 96 минут на батерее, он сам тоже кушает электроэнергию. Получается, что использовать 12В в 18В будет правильнее?
У ноутбука есть еще аккумуляторная батарея своя и резервная еще одна, правда держат они уже не долго - 30 минут максимум каждая.
Как будет лучше дольше продержаться при отсутствии напряжения, когда нужно срочно поработать? Планирую использовать электропитание от 12В ИБП, чтобы не использовать инверторный преобразователь. (Но тут суть не важно. Когда основной ИБП 220В, закончит работу и выключится, я планирую установить разъем подключения к батарее, и могу и с него также брать 12В питание.) Интернет на ноутбук я получу с телефона с Wi-Fi точки доступа.
Тут тоже варианты, в любом случае замена акб батареи на резервную в ноутбуке это его выключение. Наверное лучше запитываться вначале от ИБП батарей 12В, если ИБП исчерпает запас, то останутся еще акб ноутбука на крайний случай, а так у меня несколько разных ИБП с выходами с их батарей, т.е резерва 12В хватает. Если не будет хватать, то буду переходить на внешнюю батарею, и в этом случае могут быть любые варианты в зависимости от продолжительности необходимого резервного питания.

Исправлено: krserv, 04.12.2024 22:34

krserv
подскажите пожалуйста я правильно понимаю, что преобразовать 12В в 18В - от батареи ИБП - Runtime будет дольше, чем запитывать ноутбук через блок питания 220В в 18В от ИБП?
Верно. При одном преобразовании (12=>18) потерь меньше, чем при двух (12=>220, потом 220=>18). Покупаете адаптер питания ноутбука от автомобильного прикуривателя + гнездо прикуривателя, и пользуетесь.
Я пользуюсь для этих целей вот таким: Buro BUM-1200C120, (заявленная макс. мощность 120 Вт, вых. напряжение регулируется ступенчато от 15 до 20 в, комплект штекеров под разные ноутбуки), брал в ситилинке, доволен.

Добавление от 05.12.2024 12:21:

При питании бюджетного ноутбука (20в, 3а) этот адаптер не нагревается совсем.

Евгений, меня раньше спрашивал про остаточный ток после полного заряда на новой WBR батарее. Вот сейчас ее заряжал на ИБП в течение ночи. Напряжение 13.72В (такое же как на выходе ИБП) остаточный ток - по показанию цифрового прибора в ЛБП - 6 mA, возможно, если подержать пару суток он еще уменьшится. Судить о точности не могу, во первых сама точность индикатора ЛБП, во вторых сопротивление проводов подключение к АКБ - с малым внутренним сопротивлением АКБ - все это вносит изменения в параметры измерений. Включить в цепь последовательно мультиметр - аналогично его шунт тоже имеет сопротивление.

Добавление от 05.12.2024 17:13:

Друзья, прокомментируйте пожалуйста мой последний пост изысканий в этой теме, кто в курсе работы с APC UPS Smart 420-600i
https://forum.ixbt.com/topic.cgi?id=49:1697-7&r=Ng2na2nGzu#203

Спасибо за данные. Если вы заряжали на ИПБ, который выдает только напряжение около 13.7, то возможно, ток остаточный ток (ток поддержки
в буферном режиме) еще может уменьшиться.
Батарея быстрее бы вышла на минимальный ток, если её зарядить до примерно 14.5в

Evgeniy105
Батарея быстрее бы вышла на минимальный ток, если её зарядить до примерно 14.5в
да, я так и делал на ЛБП, она у меня заряжалась всю ночь, затем уменьшил постепенно напряжение до 13,72В, батарея постепенно разряжалась на ЛБП и затем стала заряжаться малым током.
Но по опыту с другой батареей, возможно ток у нее уменьшится еще, т.к первая батарея практически вышла в 0, думаю и эта выйдет, если ее подержать как первую двое и более суток под зарядом в 13.8В

Добавление от 06.12.2024 03:55:

сегодня - завтра ожидаю получение YR-1035 и на подходе еще две батареи WBR. Две я уже протестировал зарядами-разрядами. Две новых достаточно будет для проверки взвесить, измерить HРЦ и внутреннее сопротивление прибором, чтобы не тестировать на емкость зарядом-разрядом?

Добавление от 06.12.2024 04:08:

Еще вопрос на будущее - на рынке полно разных вариантов импульсных "умных" зарядных устройств для десульфитации. Есть какие-нибудь реально действующие лучше чем обычное повышенное напряжение свыше 16В, или это все китайские игрушки для выманивания денег? Cерьезные варианты, с подтвержденной научной основой применения импульсного тока определенной формы, скважности импульсов и т.д существуют?
Вот что-то вроде как производство Россия:
https://www.vseinstrumenti.ru/product/zaryadnoe-ustrojstvo-avtoelektrika-t-1001ar-904634/#discussions
вот тут они что-то мудрят:
https://avtoelektrika.ru/pusko-zaryadnye-pribory/(zu)-zaryadnye-ustroystva-dlya-akb-12v/zaryadnoe-ustroystvo-t-1050

krserv
mA, возможно, если подержать пару суток он еще уменьшится. Судить о точности не могу, во первых сама точность индикатора ЛБП, во вторых сопротивление проводов подключение к АКБ - с малым внутренним сопротивлением АКБ - все это вносит изменения в параметры измерений. Включить в цепь последовательно мультиметр - аналогично его шунт тоже имеет сопротивление.

на токе 6мА - плюнуть и забыть

krserv
Две новых достаточно будет для проверки взвесить, измерить HРЦ и внутреннее сопротивление прибором, чтобы не тестировать на емкость зарядом-разрядом?
Да, достаточно.
