сам эл-рик u норма

Добавление от 09.03.2023 16:38:

.ПОДКЛючаю комп на прямую все работает

d_eliriu_m
сам эл-рик u норма
Тогда вы должны знать, что происходит с напряжением на входе ИБП АРС650, при включении света в гараже?
Что?

я эл-к по сетям. при включении света в гараже нет просадки U.При просадке U должен срабатывать ИБП,а этого не происходит! По этому я и задал вопрос. Что может быть? Ноль в порядке.

d_eliriu_m
APC BLACK-UPS CS 650.Включаю в гараже свет(частный дом), комп гаснет, ибп только пик и все.ПОДКЛючаю комп на прямую все работает
Что происходит, если не включая свет в гараже, просто выдернуть вилку ибп из розетки?
Что происходит с компом?

СРАЗу гаснет(мигнет желый свет) ак-тор заменен

d_eliriu_m
СРАЗу гаснет
ИБП в ремонт.

где-то попадалась инфа про конденсаторы может они?

Добавление от 10.03.2023 17:34:

разберу посмотрю. спасибо за помощь

d_eliriu_m
спасибо за помощь
Не за что.

зы:... поймите меня правильно - смысл ЛЮБОГО ИБП заключается в 100%-ной защите от пропадания сети или мелких, не аварийных, скачков-колебаний напряжения.

Если ИБП начинает реагировать на такую мелочь, как включение СВЕТА в соседнем помещении, то есть априори крайне незначитеььное колебание уровня сети в пределах нескольких вольт, то это верный признак (ещё он и пикает и моргает!), это верный признак его неисправности, ибо исправный ИБП так работать не должен.

Ззы:...учитывая ваш опыт электрика, я исключаю варианты "неполярности" всех нагрузок в доме (непрерывность "рабочего нуля"):
- все (почти) ИБП и ВСЕ компьютеры (и переферия) имеют "полярную" (европейскую-3-х линейную N-L-PE) вилку-розетку ...
- и они нигде в вашем доме не переходят в "совейскую" систему с "занулением"
- а в гараже свет включается "выключателем" в фазе-L, а не в нуле-N...
- в противном случае возможны различные нюансы, со скачком именно не в фазном проводе, а в нулевом, угу?

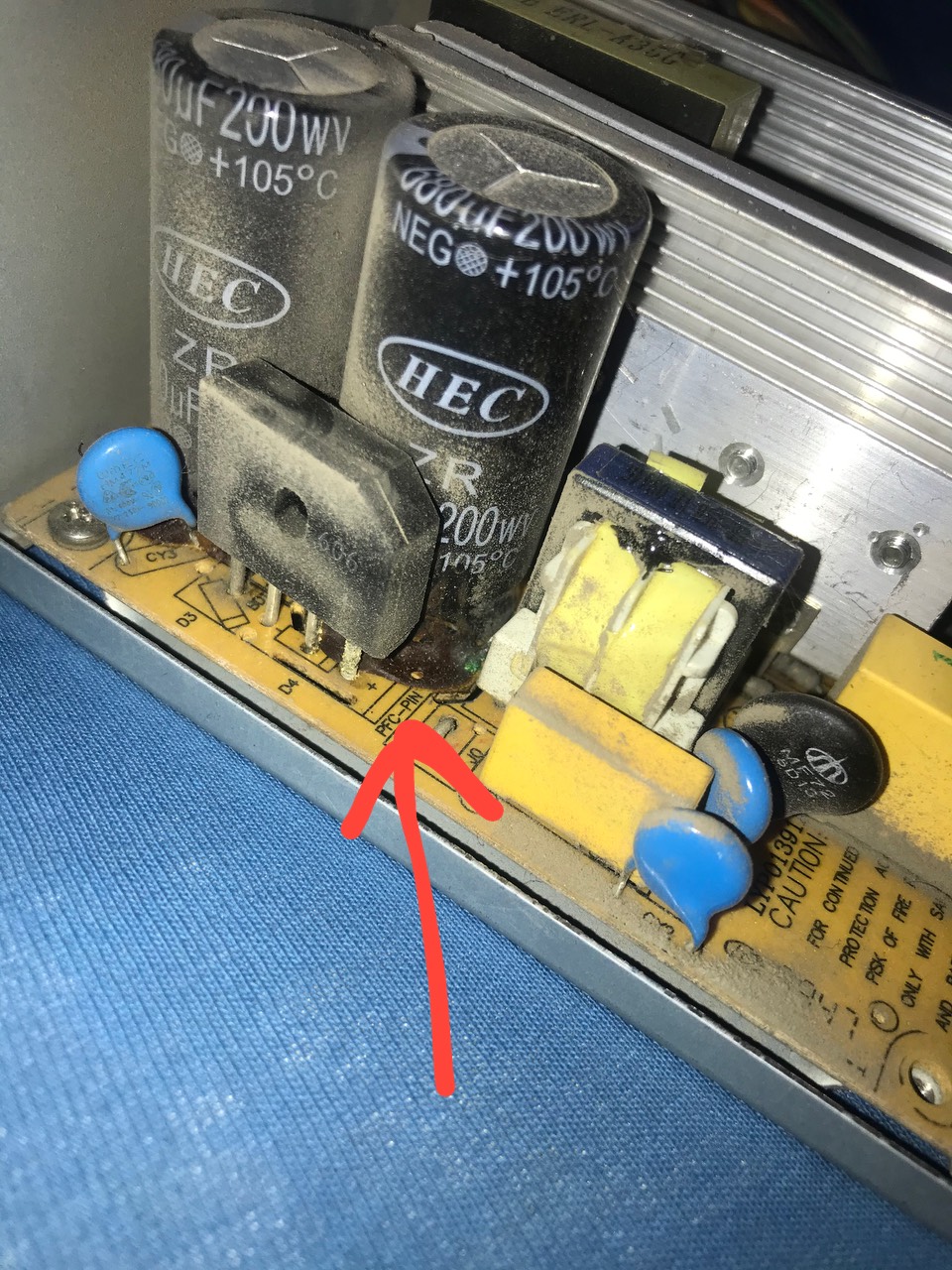

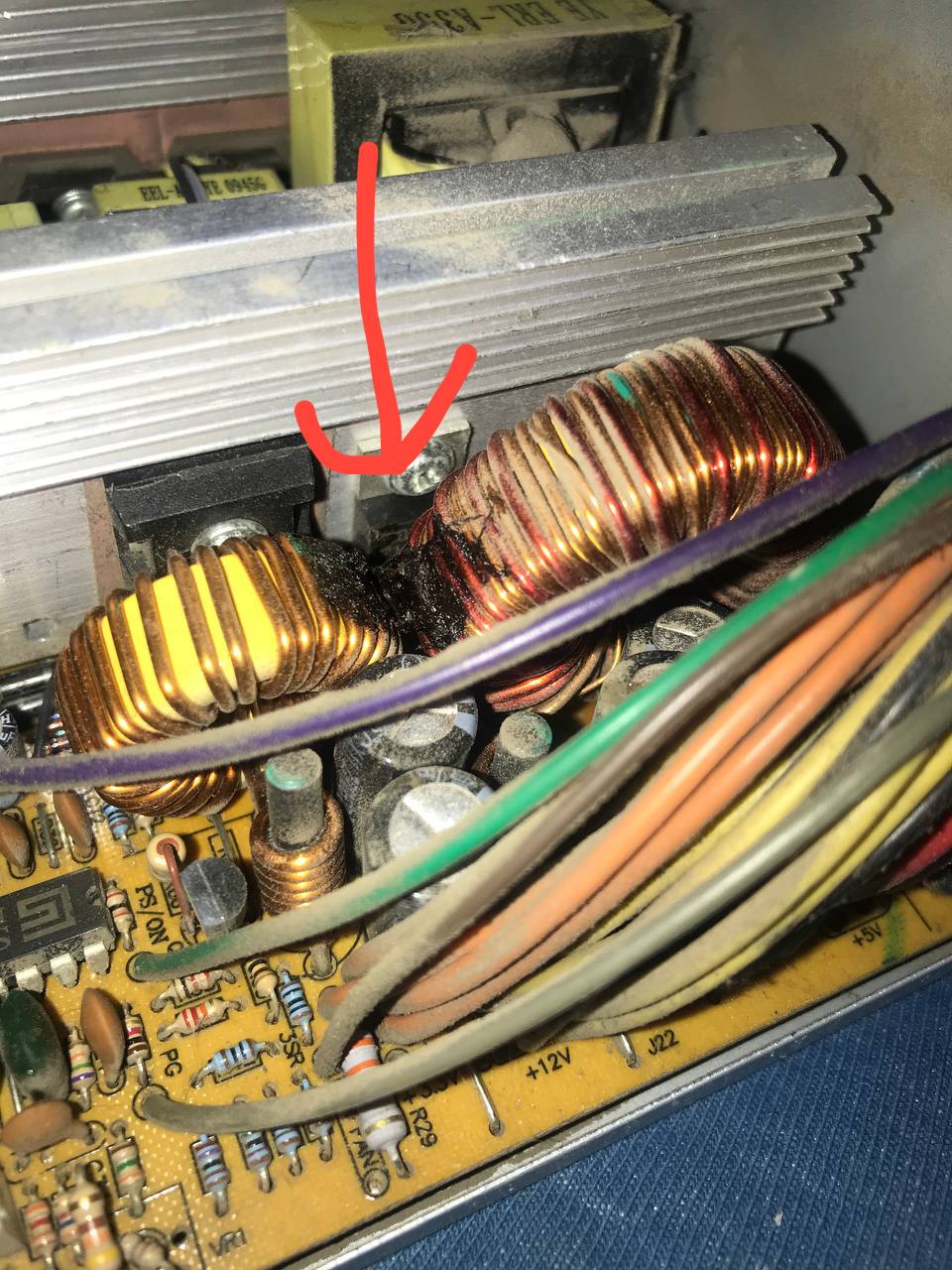

Здравствуйте, подскажите, что за черный нагар на дросселях и под конденсаторами

пс. и подскажите пожалуйста как в целом на вид определить неисправности внутри блока питания
заранее спасибо

Dkpop25
1. что за черный нагар на дросселях и под конденсаторами
Это не "нагар" - это так почернел/разложился "клей" которым детали фиксируются к плате/друг к другу
2. подскажите пожалуйста как в целом на вид определить неисправности внутри блока питания
Это тема - про ремонт ИБП - Источников Бесперебойного Питания, а не блоков питания ПК

Спасибо, так соответственно и думал
Модераторы, прошу перенести пост в соответствующую тему

Dkpop25
Вам сюда - Диагностика неисправностей и ремонт БП (часть 2)

Добавление от 12.03.2023 13:33:

Диагностика неисправностей и ремонт БП (часть 2), #5921

Недавно была создана группа по ремонту ИБП(UPS) в телеграмм.
Кто желает присоединяйтесь к нашему чату:

https://t.me/repair_UPS

народ здраствуйте! вопрос: должно ли уменьшаться напряжени е зарядам аккумулятора на упс или оно стабильно во времени и не зависит от заряда аккумулятора? а то у меня на упс ippon 600 ВА в течении часа напряжение заряда падает с 13.2 до 12.3 V. и 13 .2V на заряд аккумулятора на 12 вольт это не мало?

Здравствуйте. Не нашли схему? А то тоже очень нужно.

Добрый день.
Прошу помощи: имеется старичок APC Smart UPS 700. Возникла необходимость проведения калибровки и, в связи с этим проблема:
ранее был комп с СОМ портом, сейчас доступа до таких раритетов нет. Нашел переходник сом-usb (на коробке написано usb devise U-224) , подключил к ноуту (Вин7) комплектные дрова встали нормально. Однако при втыкании usb конца переходника в порт компьютера, бесперебойник моментально выключается, и включить его невозможно пока он подключен к порту ноутбука.
Может кто сталкивался в подобным? Есть ли какой-то способ с этим бороться или проще найти комп с сом-портом?
Спасибо.

Sinoptik
или проще найти комп с сом-портом?
Имхо, проще, и надёжнее...

ОК, спасибо.
А объяснить природу происходящего не сможете ?

Sinoptik
А объяснить природу происходящего не сможете ?
То, что
usb devise U-224
дает команду на отключение? Надо инструкцию читать.

Инструкцию к чему ? В инструкции к usb шнурку написано только, что нужно подключить его к компу, вставить диск с дровами и тыкнуть после автозагрузки кнопку "Инсталл". :/

APC BX1600MI-GR не включается. Если нажать кнопку питания, то слышен писк чего-то там внутри (динамик выпаян), LED не горит. Отпускаешь кнопку - писка нет. Проблема началась после перестановки USB шнура из одного UPS в другой. Посоветуйте, что делать?

Есть старенький Inelt UPS SmartStation Double 750 (емнип, как-то так называется). В общем, через какое-то время просто тупо отключается. Что с подключенным простеньким ПК, что с подключенной галогенкой в 150 вт (в качестве эксперимента).

Визуальный осмотр платы не выявил какого-либо криминала: все детали прикидываются нормальными. Моих интеллектуальных способностей хватило лишь на протирку платы от следов лака (спустя более чем десяток лет эксплуатации, хе-хе).

Батарейка свежая. При отключении от сети держит нагрузку.

Владею двумя тестерами, один из которых с ESR, но живёт какой-то своей странной жизнью. Второй - тестер-клещи UNI-T. Есть, правда, ещё пара заслуженных старичков Мастеков.

Igor-
Посоветуйте, что делать?
1. выдернуть USB-шнур
2. батарейки проверить/зарядить от внешнего зарядника , подкинуть заведомо исправные
Если не помогло - нести в сервис


Рукастый
через какое-то время просто тупо отключается.
отключается при работе от батарей ?

Владею двумя тестерами, один из которых с ESR, но живёт какой-то своей странной жизнью.
т.е ESR он у вас не меряет ?
Тогда начните хотя бы с просто замены в ИБП всех мелких электролитов на новые и Low ESR.
Их там не должно быть много и обойдётся вам в копейки...

лишь на протирку платы от следов лака
может быть всё-таки флюса, а не лака.

Нет, при работе от сети. Причём безо всяких внешних предпосылок.

Vose
всё-таки флюса, а не лака
сорри, флюса

т.е ESR он у вас не меряет ?
Меряет, только при длительном неиспользовании некрасиво себя как-то ведёт, не по-тестерски, что ли , не по-приборски.

Sinoptik
Посмотрите на материнскую плату своего стационарного ПК, если такой есть.

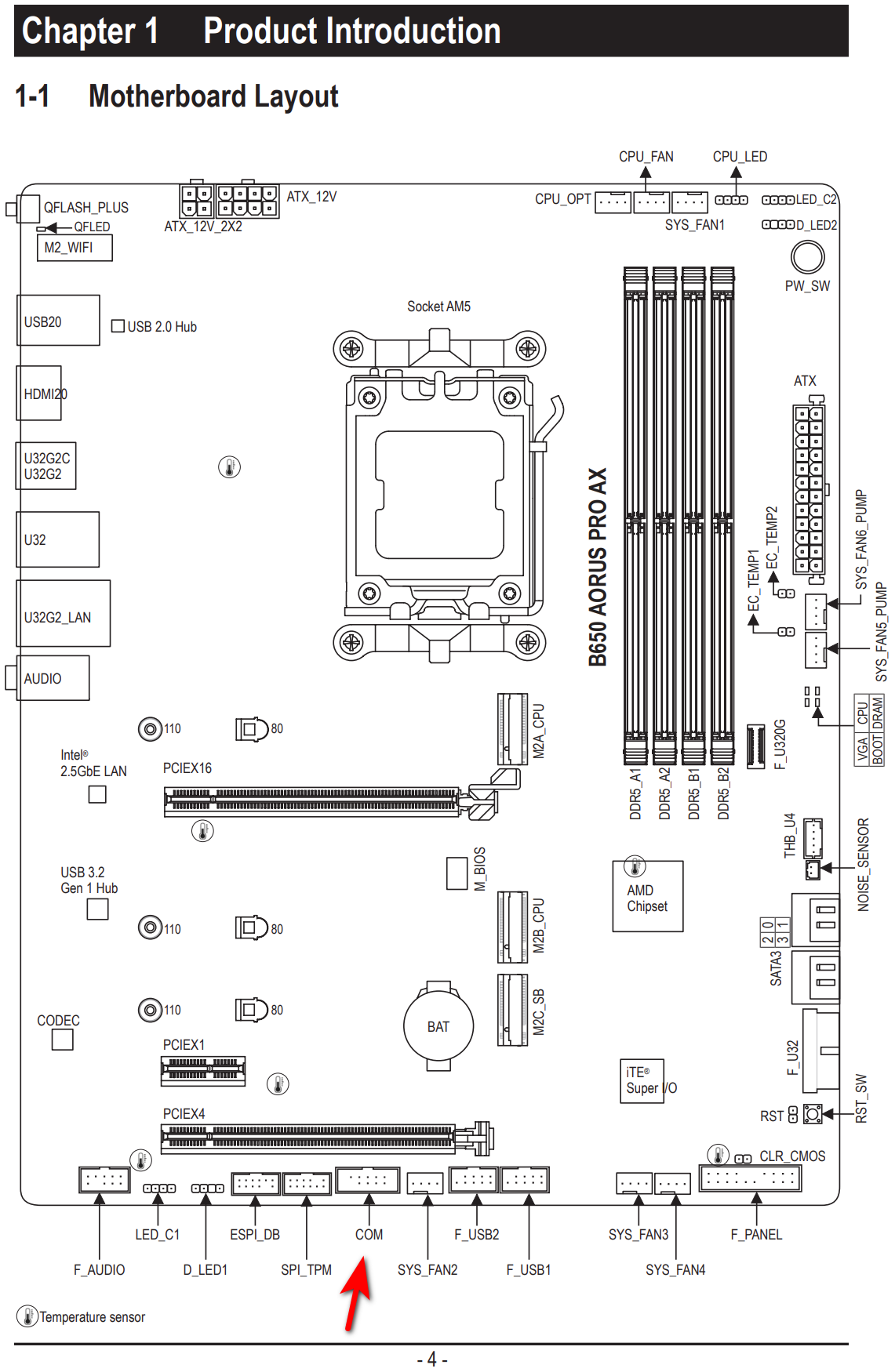

Даже в самых новых COM встроенный распаивают на плате, только выкидыш не всегда к плате в комплект прилагается. Для примера прилагаю скриншот из мануала на Gigabyte B650 AORUS PRO AX

Предполагаю, что выкидыш (взад) можно с любого старого компа взять и задействовать на новом.

Переходник USB-COM у меня есть. Мой ИБП Ippon с компа через переходник видится.

Помнится еще, что некоторые ИБП комплектовались свои собственным кабелем COM и в мануалах иногда писалось, что COM кабель подходит только тот, что идет в комплекте.
Вы уверены, что COM кабель подключили к переходнику именно тот, что с ИБП шел?

Несколько лет пользуюсь Cyberpower BR700ELCD, к нему подключены NAS Asustor AS-5304T и роутер (NAS ещё по USB для управления). Работало всё отлично (последний раз нормальное отключение было где-то с месяц назад), в настройках NAS стоит - через 5 минут отсутствия питания в сети - shutdown.
Сейчас бесперебойник отключается сразу, как-будто ёмкость аккумуляторов ноль. Пробовал без NAS, с одним роутером Keenetic - то же самое.
Но, в настройках NAS информация:
Remaining battery time: 0 hour 43 minutes
Remaining power: 99%
На дисплее бесперебойника: RUN_TIME 43 min, LOAD 11%, BATT.CAP. 99%
Он всё? Замена батарей не поможет, да?

Dude89
Сейчас бесперебойник отключается сразу, как-будто ёмкость аккумуляторов ноль.
а есть приборные замеры, что она нормальная, и способна отдавать ток ?
Я не имею в виду показания индикатора ИБП...
Сносите батарейки в автомагазин, где торгуют автоаккумами и попросите их вилкой ткнуть нагрузочной

viktor_154
Посмотрите на материнскую плату своего стационарного ПК, если такой есть.
Нет такого. Он, гад такой - ноутбук.

viktor_154
Вы уверены, что COM кабель подключили к переходнику именно тот, что с ИБП шел
Да в том-то и дело, что нет. Из-за этого и написал сюда. Когда менял АКБ предыдущий раз, то был другой комп - десктоп, со всеми необходимыми разъёмами. Теперь пришла пора менять (но хотел сначала попробовать откалибровать старые) АКБ, но комп теперь уж не тот.

SinoptikВопрос был не об этом.

А вот о чем - COM кабель в этот раз использовали штатный, тот что в комплекте с ИБП шел?

Не могли случайно подоткнуть какой то иной COM кабель?
(В некоторых моделях ИБП видел предупреждение, что кабель нужно использовать только родной, который в комплекте с ИБП идет, поэтому предположил, что в нем (кабеле) может есть какие то особенности распайки контактов).

viktor_154
Вопрос был не об этом.
А вот о чем - COM кабель в этот раз использовали штатный, тот что в комплекте с ИБП шел?

Видимо я как-то смурно ответил.
Когда был десктоп - там был сом-порт. И был кабедь сом-сом. Нашел его где-то, т.к. УПС достался мне совсем не новый. И с тем, найденным, неродным кабелем все работало исправно.

Sinoptik
Ну вот.
Может в этом собака порылась?
В том работало нормально, а USB переходник чего то не то увидел или наоборот не увидел, чего должен был увидеть.

То есть КМК нужно поискать штатный COM кабель от ИБП или же посмотреть распайку, если найдется. На APC должна найтись.

viktor_154
Ну вот.
Может в этом собака порылась?
В том работало нормально, а USB переходник чего то не то увидел или наоборот не увидел, чего должен был увидеть.

То есть КМК нужно поискать штатный COM кабель от ИБП или же посмотреть распайку, если найдется. На APC должна найтись.

Это ясно. Или проще будет искать комп с сом-портом, а шнурок есть.
Но я думал, может кто-то сталкивался с подобной ситуацией - с работой с УПСом через переходник УСБ - СОМ.
