Всем привет! Стоит задача поставить USB 3.0 на V570 (для более быстрой передачи на внешний жёсткий диск) вместо чего-то. Это устройство заработает вместо Card Reader и влезет ли вообще? Может есть ещё варианты?

glocc
Это устройство заработает вместо Card Reader и влезет ли вообще? Может есть ещё варианты?
1. Нет (разъёма express card не наблюдается). 2. Нет. Можно выкрутить DVD и цеплять туда напрямую диски 2,5" на время копирования, но это, имхо, извращение.

LexaNik
Понятно, спасибо! Значит только новый ноут.

А через оптибей и того хуже: не грузится система, если вставлять дополнительны диск вместе с основным диском. Я так уже пытался SSD на систему поставить - это строго в моём V570, на других ноутах на ура работает.

ssd лучше на место жесткого ставить... а насчет проблем с оптибей здесь спроси Ноутбук. HDD в optibay шахте для DVD-привода. Высокие прерывания ACPI

если есть порт mini pci-e свободный, то можно контроллер sata поставить (или usb 3), но тогда будут провода из одного места торчать и питание на диск надо будет отдельно колхозить

Исправлено: Kolyan512, 21.09.2017 16:26

UPD:
если у тебя Lenovo V570 и если верить http://www.nix.ru/autocatalog/notebook_lenovo/Lenovo…55-kg_116002.html
то у тебя один порт usb разделяемый с E-SATA !!! в него можно подключать жесткий диск почти напрямую по e-sata кабелю (только питание должно быть отдельное)

Kolyan512
Я первым делом подсоединился к нему через USB 3.0-кабель и скорость оказалась ниже обычного USB 2.0 входа. Затем я пошёл на поиски кабеля с esata для подключения в ноут на одном конце и USB 3,0 micro-b (https://sgcdn.startech.com/005329/media/products/gal…SB3AUB50CMB.B.JPG) на другом для подключения внешнего жёсткого. Но как я понял из этой темы такого не существует в природе: Подключение внешнего HDD с портом USB 3.0 к интерфейсу eSATA

Или я что-то неправильно понял?)

e-sata это как бы почти обычный разъем sata только другая геометрия разъема... нужен e-sata кабель и питание у диска должно быть отдельное...
usb 3 диск к нему не подсоединить конечно... если у вас внешний диск с интерфейсом usb 3, то нужно доставать диск из бокса и колхозить...
будет лежать диск на столе, от него провод к блоку питания и провод е-сата в ноутбук

Kolyan512
Такой способ я знаю, но мне не подходит - диск собираюсь использовать только в коробке, поэтому и уточнил.
Skunks
А что он даёт? Там же обычный юсб выход на конце...

остается только контроллер.. ну или новый ноутбук

Kolyan512
Второй вариант самый простой, но первый интересней) Спасибо, буду думать)

А вот этот девайс если подключить, то необходимо только дополнительно подключить удлинитель и вывести в нужном месте для подключения или есть нюансы с питанием?

glocc
А вот этот девайс если подключить

прошвырнулся по интернету...
этот адаптер - просто переходник - выводит в разъем USB 3.0 (физический) шину usb 2.0, которая есть в разъеме mini pci-e ( стандартно mini pci-e разъем (железяка) имеет и шину pci-e x1 и usb 2.0)
т.е физически (железяка) разъем usb 3.0, но работать будет (электрически и программно) только как usb 2.0

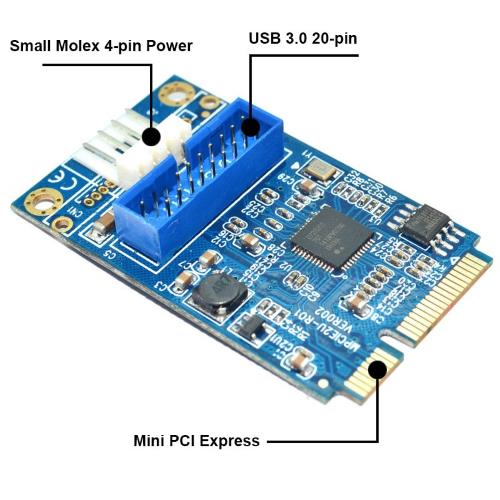

на картинке же что я привел - на самой плате виден чип контроллера usb 3.0, (короче контроллер, полноценное устройство)(питание в порт (5В) подается через белый разъем)

ещё бывают такого типа удлинители mini pci-e - там в разъем usb 3.0 распаяны контакты шины pci-e - чтобы usb 3.0 кабелем продлить шину до устройства mini pci-e

--------------------------------
в общем смысл такой - надо смотреть внимательно
на плате должен быть чип контроллера usb 3.0 (asmedia или другой какой фирмы) с соответствующей обвязкой из резисторов, конденсаторов и т.д.
всё остальное - не по теме

Kolyan512
Хорошо, я понял. Вот что удалось накопать - имею матплату Wistron LZ57 и судя по даташиит есть распайка 3.0: http://www.informaticanapoli.it/download/SCHEMIELETTRICI/IBM-LENOVO/lenovo.ideapad.B570.Z570.V570.wistron.LZ57.91.4PA01.001.10290.schematics.pdf

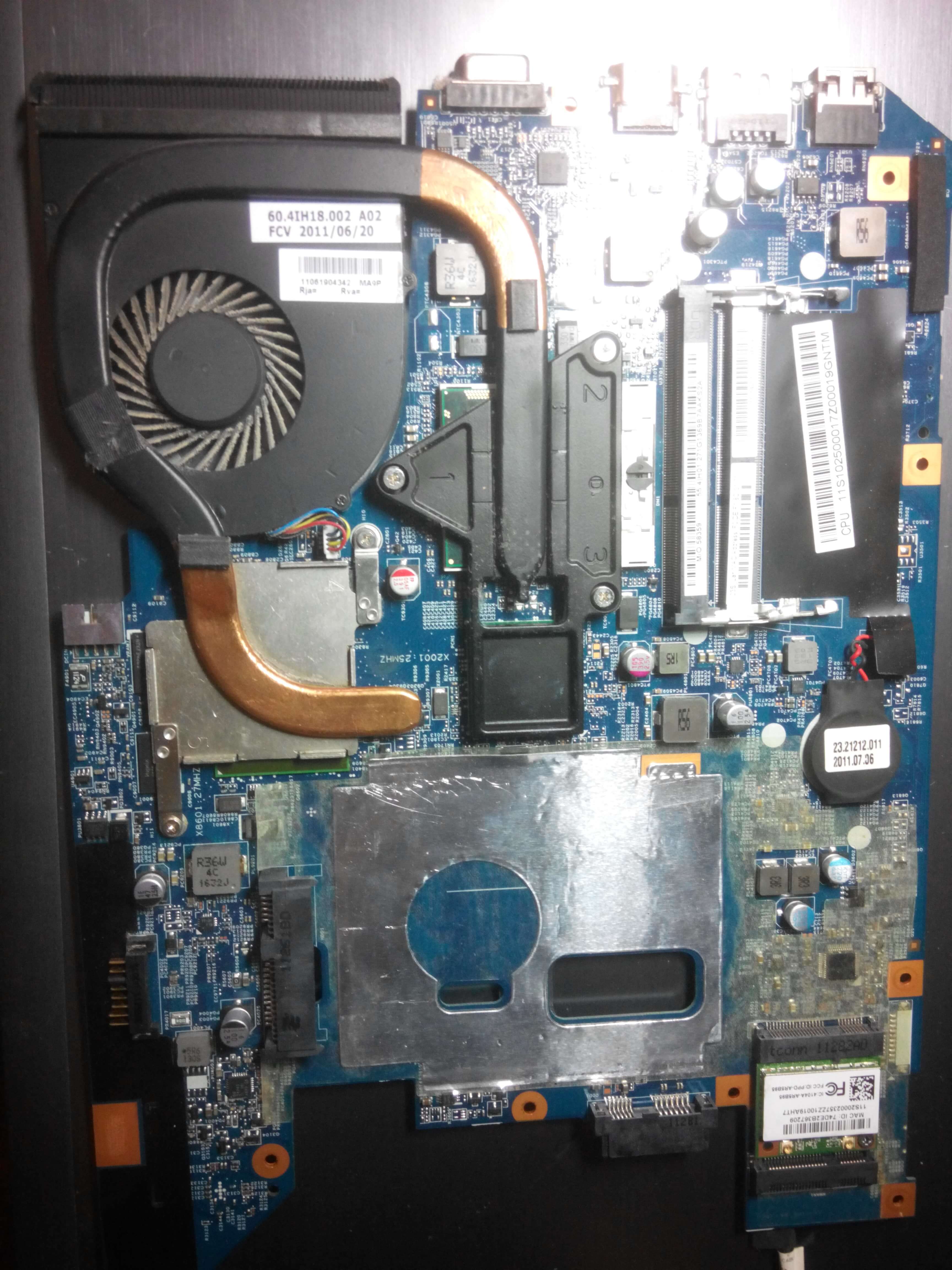

Сегодня полностью разобрал ноут и сделал скриншоты содержимого. В микросхемах не силён, посему не нашёл искомого. Может Вы своим зорким глазом ткнёте на место распайки?)

Добавление от 22.09.2017 20:25:

Вот что ещё нашёл в группе под названием "Обладатели Lenovo B570e" (не моя модель, но не думаю что отличается распайка), цитата:
"Где то год назад я страдал установкой usb 3.0 на этот ноут, случайно нашел доп. плату от y570, купил, на ней эта микросхема и все недостающие елементы в том числе флеш и стабилизатор напряжения с 3,3 к 1 вольту нужное этой микросхеме, все спаял и запаял феном, микросхема запустилась и дрова стали, но порт не работал (к сожелению микросхему я паял так сказать на пузо так как нет трафарета под нее, скорее всего от этого и не работал порт, виндовс давал ошибку про неопознаное устройство), насчет самого розьема его нужно менять, отверстий под остальние ноги нет, но есть дорожки з пятаками на том месте (идут от этой микросхеми) и можна на розьеме подрезать те ноги и припаять на пятаки, также нужно переставить резисторную сборку которая замикает дорожки usb порта с дорожек что идут с хаба на дорожки микросхемы. Как все поняли Леново предосмотрели установку usb 3.0 но так и не выпустили ни одного ноута с его поддержкой) Сама линия pci-e x1 там рабочая и да туда можна подключить стационарную видеокарту, давно это замышляю) Прошу прощения за плохой Руский и граматические ошибки, так как я из Украины и Рускому языку нас не учили)"

Видимо не выйдет ничего...

видно не судьба ... остается вариант - вытащить хард из юсб коробочки, почитать, решил ли кто проблему с оптибеем... или же подрубать его по e-sata

Kolyan512
Видимо да)) Спасибо, что встали на пути моих амбиций. А с оптибеем я уже смирился - пользуюсь обычным ЖД, для линукса пока хватает.

Добавление от 23.09.2017 08:21:

Kolyan512
на картинке же что я привел - на самой плате виден чип контроллера usb 3.0, (короче контроллер, полноценное устройство)(питание в порт (5В) подается через белый разъем)

ещё бывают такого типа удлинители mini pci-e - там в разъем usb 3.0 распаяны контакты шины pci-e - чтобы usb 3.0 кабелем продлить шину до устройства mini pci-e

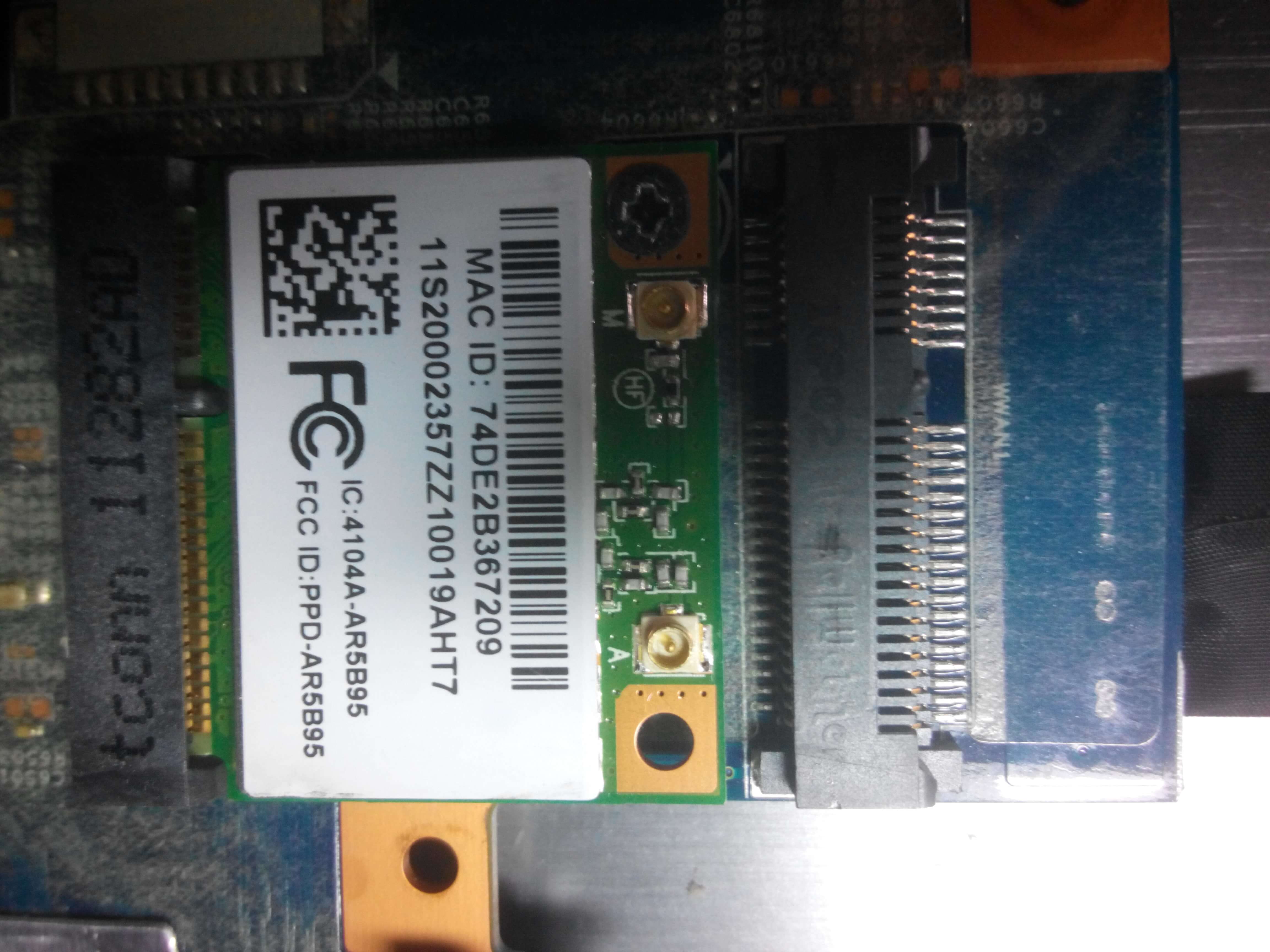

Это устройство необходимо вставить в порт под названием WWAN1 и вывести любом месте ноута? С драйверами будут заморочки (я почти всегда пользуюсь Linux, боюсь намучится с подбором драйвера)?

Исправлено: glocc, 23.09.2017 08:29

размер не тот, не влезет

Kolyan512
не влезет

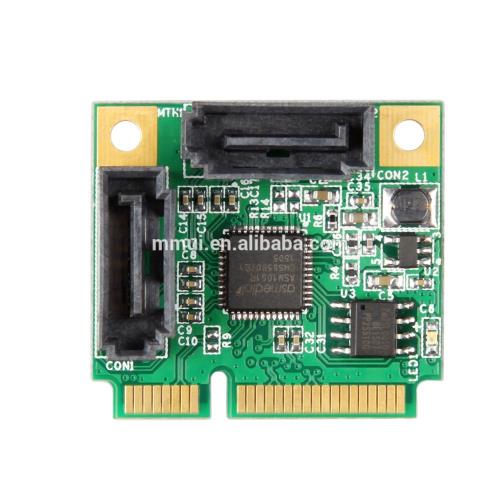

Проблема решается чем-то вроде этого. Хотя колхоз выйдет ещё тот... Можно и вообще райсер на полноценный PCI-e вывести. Главное порт есть. Если он не ксатрированный в BIOS, конечно.

день добрый, стал "счастливым" обладателем карточки на чипе VL805-Q6
теперь вопрос, как заставить это чудо не отваливаться на чём то "тяжелее" сд карты

Dragon Half
Добрый!
теперь вопрос, как заставить это чудо не отваливаться на чём то "тяжелее" сд карты
Поскольку хрустальными шарами тут никто не располагает, встречные вопросы: 1. что есть карточка и хотя бы как она выглядит (а лучше - ссыль на производителя)? 2. при использовании чего происходят отвалы и что именно понимается под отваливанием (пробовалось-ли в разных компьютерах, под разными ОС)?

1 карочка вот такая
http://www.tokosigma.com/files/pci-e-usb3-2port-VL805-q6.jpg
из обозначений только вышеупомянутый чип
2 втыкаю крдридер юсб 3.0- все в порядке
втыкаю в кардридер cf карту памяти и начинается циклические попытки примонтировать цфку, карта памяти в проводнике не видится, да и весь проводник виснет. все это на 10ке ультимат х64
втыкал еще обычную флешку юсб 2.0- та же картина что и с картой памяти.
кардридер на родных юсб работает без вопросов
3 менял драйвера- безрезультатно, другого компа нет что бы проверить еще где то.
карта воткунта в псиай х2 хотя сама карта х1

Dragon Half
стал "счастливым" обладателем карточки на чипе VL805-Q6 - VIA VLI этим всё сказано.
USB контроллер St-Lab PCIe USB 3.0 4-Port 2+2 Card U-780

очень похожая карта, только чип у меня от VIA

Dragon Half
чип у меня от VIA - в том-то и дело, что ВИА, а по моей ссылке - NEC µPD720201 - проверенный временем, включая эту тему.

Dragon Half
втыкаю крдридер юсб 3.0- все в порядке
В "задние" порты, не через шлейф?
Питание с БП через молекс ведь подключено?
Ещё бы другое оборудование проверить - может с конкретным ридером плохая дружба...

LexaNik
Какие дрова ставили? Последние вроде 4.40.
Еще в обзорах читал, что чип греется, проверьте. Может на него маленький радиатор нахлобучить?
А в целом, лучше взять NEC...

драйвера стоят VIA_XHCI_Driver_V4.90A_AP, видимо последние
питание через молекс подключено конечно же
попробовал на нескольких материнках, всюду одно и тоже
обычные флешки и карточки которым не нужно доп питание работают нормально, как только нужно доп питание карточка не монтируется и проводник виснет. подключал умный карман для винчестера зальман, он вообще не переходит в режим работы по юсб 3.0, опять же видимо не хватает питания.

Добавление от 22.12.2017 13:31:

потыкал тестером в контакты молекса. все нормально питание на саму карту приходит, а вот на юсб видимо нет. не знаю как 3.0 трестером проверить)


prived
А в целом, лучше взять NEC...
если смогу вернуть эту карту продавцу- возьму на NEC

Dragon Half
все нормально питание на саму карту приходит, а вот на юсб видимо нет. не знаю как 3.0 трестером проверить)

Да, похоже...
Как-то так: https://i.stack.imgur.com/XcwIP.png (711x522, 711.0Kb) Но не уверен, что стоит туда щупы тестера совать...

Нужна возможность загрузки с USB 3.0

Взял на пробу с манибэком контроллер Orient NC-3U2PE
Признаков наличия на борту BIOS/UEFI модуля не заметил.
На что менять?

LevT
Нужна возможность загрузки с USB 3.0
Видеть подобного на дискретных картах при отсутствии нативной поддержки USB 3.0 на материнке (да и при оной - также, хотя выборка несколько меньше) не приходилось.

Подскажите, хочу мат плату GA-EX58-UD4 (c X58 и ICH10R) оснастить SATA3 и USB3.0.

В данный момент SSD Plextor M5 Pro PX-512M5P подключенный к ICH10R в AS SSD выдает 264 и 253МБ\сек соответственно, что несколько меньше заявленных 3Gb\sec для SATA2, но видимо какие-то накладные расходы и ограничения архитектуры платы, т.к. по тестам в интернете данный накопитель выдает более 500МБ\сек...

Судя по описанию мат. платы на ней 2 честных PCI x16 и 1 PCI x4 подключенных напрямую к X58, далее 1 PCI x1 через ICH10R, но видимо на нем вылезут очередные ограничения архитектуры, кроме того порт расположен возле радиатора чипсета и скорее всего полноразмерная карта туда не встанет.

Существуют ли в природе гибридные SATA3 и USB3.0 (c внутренним 20 пин разъемом) контроллеры на слот PCI x4-16 с нормальной пропускной способностью как для SATA так и для USB? Удалось найти только ASUS U3S6, но вроде бы он достаточно старый и не имеет внутренних USB выводов.

Если нет, то пока склоняюсь к STLab U-780 на чипсете NEC D720201 в слот PCI x4 + картридер в 3,5 слот GR-166UB на чипсете GL3220 (чтобы на передней панели получить нормальный USB 3.0 порт) - насколько правильный выбор?

И немного оффтопа - что выбрать для адекватной поддержки SATA3 (ос Win7 x64)? В основном в продаже только дешевые контроллеры PCI X1 на чипе ASMedia ASM1061, отзывы противоречивые, по стабильности и скорости...

Кто-нибудь сравнивал скоростные качества ASM1042 или NEC 720201 или видел чужое тестирование?
После выхода NVME SSD вопроса нагрузить контроллер скоростью в 500Мб/c не проблема?
